首页  >  产品百科  >  X2508WV-06-N0SN

X2508WV-06-N0SN

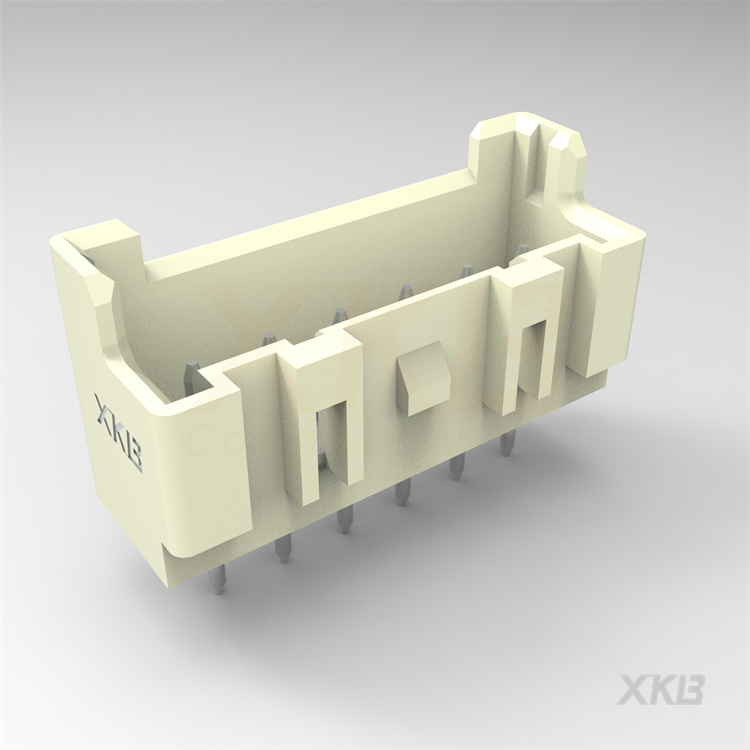

产品描述: 2.50mm 线对板连接器(JST XA)针座,180度,06P
供应商型号: 14M-X2508WV-06-N0SN 插件
供应商: 云汉优选
标准整包数: 1
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 X2508WV-06-N0SN

X2508WV-06-N0SN概述

    电子元器件技术手册解析报告

    一、产品简介


    本文将详细介绍一款名为X2508WV-XX-N0SN的电子元器件,该产品属于W-WAFER类连接器,具有较高的电气特性和环境适应性。主要用于需要高稳定性和可靠性的电路板中,广泛应用于工业控制、汽车电子、医疗设备等多个领域。

    二、技术参数


    该连接器的具体技术规格如下:
    - 额定电压: 250V AC / DC
    - 额定电流: 3A AC / DC
    - 耐压值: 1500V AC/分钟
    - 工作温度范围: -25°C ~ +85°C
    - 绝缘电阻: ≥500MΩ
    - 接触电阻: ≤10mΩ(环境测试后 ≤20mΩ)
    - 材料: 尼龙66 UL 94V-0
    - 引脚材料: 黄铜
    - 镀层选项: 镀金、镀全金、镀亮锡等
    - 尺寸: A=2.50~35.00 mm, B=2.60~35.80 mm, C=7.50~40.00 mm
    - 适用引脚数: 单排引脚,引脚数可选

    三、产品特点和优势


    1. 高可靠性:通过了严格的耐压和绝缘电阻测试,确保在高压环境下依然保持良好的电气特性。
    2. 宽工作温度范围:能够在极端环境中保持稳定的工作状态。
    3. 多种镀层选择:提供多种引脚镀层选项,满足不同应用场景下的需求。
    4. 灵活的引脚设计:支持多种引脚数和排列方式,方便用户根据具体需求进行定制。

    四、应用案例和使用建议


    此款连接器广泛应用于工业控制设备、汽车电子系统和医疗设备中。例如,在工业控制系统中,它用于连接传感器和执行器,以实现高效的数据传输和信号处理。在汽车电子中,可用于车身控制模块与动力系统的连接。
    使用建议:
    - 在选择引脚数量时,应考虑实际应用中的布线复杂度和电路负载情况。
    - 考虑到环境因素,推荐使用镀金或镀全金的引脚以增强防腐蚀能力。
    - 根据PCB布局设计规范,确保引脚安装的正确性和稳定性。

    五、兼容性和支持


    X2508WV-XX-N0SN连接器支持多种引脚配置,确保与现有系统和设备的良好兼容性。供应商提供了详细的安装指南和技术支持服务,帮助客户解决在安装和使用过程中可能遇到的问题。

    六、常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接器插拔困难 | 检查是否有异物进入插口,确保无灰尘和污垢影响插拔效果。 |
    | 接触电阻偏高 | 更换镀金或镀全金的引脚以提高导电性能。 |
    | 安装后连接不牢固 | 确保引脚与PCB孔位对齐,重新安装以确保稳固连接。 |

    七、总结和推荐


    综上所述,X2508WV-XX-N0SN是一款性能优异、广泛应用的连接器产品。其具备高可靠性、宽工作温度范围和多种镀层选择等优点,非常适合在高要求的应用环境中使用。对于追求高性能和稳定性的客户来说,该产品是值得推荐的选择。同时,供应商提供的详尽技术支持也大大增强了产品的实用性。

X2508WV-06-N0SN参数

参数
额定电流 3A
排数 1
触头镀层厚度 - 配接 -
防护等级 -
针脚数 -
间距-配接 -
颜色 -
类型 -
触头镀层 - 配接 -
安装方式 通孔安装

X2508WV-06-N0SN厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X2508WV-06-N0SN数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 XKB CONNECTIVITY/中国星坤 X2508WV-06-N0SN X2508WV-06-N0SN数据手册

X2508WV-06-N0SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.4362
50+ ¥ 0.4106
150+ ¥ 0.3664
1500+ ¥ 0.3075
3000+ ¥ 0.2669
10000+ ¥ 0.2566
库存: 848
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 2.18
直接购买
加入购物车
