X1251WRS-02HF-LPSW

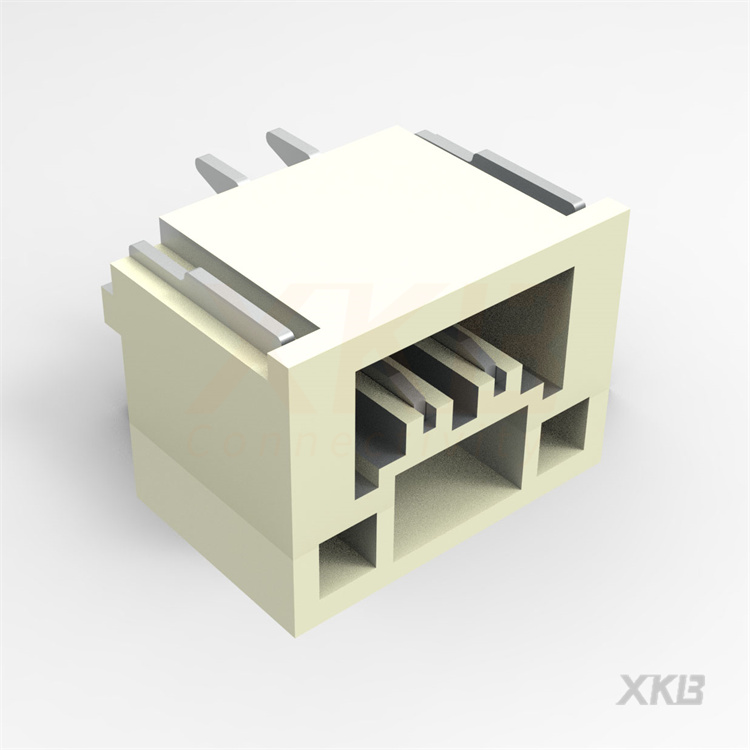

产品描述: 1.25mm 线对板连接器(JST GH)针座,卧贴,LCP料,02P
供应商型号: X1251WRS-02HF-LPSW
供应商: 云汉优选
标准整包数: 1000

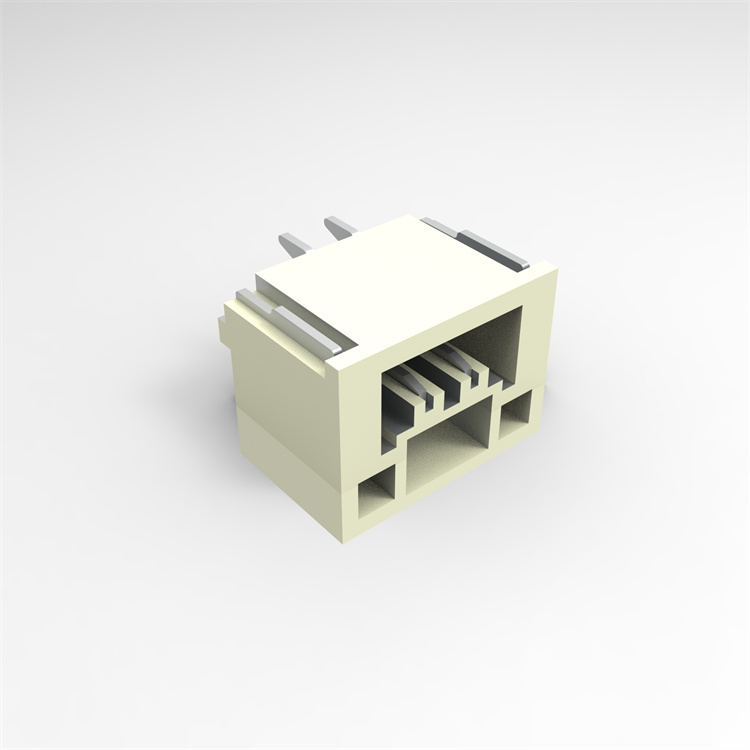

XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 X1251WRS-02HF-LPSW

X1251WRS-02HF-LPSW概述

    1.25mm Crimp Style Connector: X1251WRS-XXHF-XXSW

    1. 产品简介


    X1251WRS-XXHF-XXSW 是一款由 XKB Industrial Precision Co., Limited 生产的1.25mm挤制式连接器。该产品具有多种电气特性和机械设计,广泛应用于消费电子、工业自动化、通信设备等领域。

    2. 技术参数


    - 电压等级: 50 V AC / DC
    - 电流等级: 1A AC / DC
    - 耐压等级: 500V AC/分钟
    - 温度范围: -40°C 到 +85°C
    - 绝缘电阻: ≥100 MΩ
    - 接触电阻: ≤20 mΩ(环境测试后 ≤50 mΩ)
    - 焊接方式: 表面贴装技术 (SMT)
    - 插针类别: XX-02P 至 15P
    - 材料: 9T-PA9T、46-PA46、LP-LCP,均为UL 94V-0认证
    - 表面处理: 所有金闪;镀锡磨砂处理
    - 防水等级: 不适用

    3. 产品特点和优势


    X1251WRS-XXHF-XXSW 连接器具有以下显著特点:
    - 高可靠性: 具备优良的耐压能力和稳定的绝缘电阻,适用于恶劣的工作环境。
    - 宽温范围: 工作温度范围广,适用于各种严苛的环境条件。
    - 快速安装: 支持表面贴装技术,便于快速安装和调试。
    - 环保设计: 符合无卤素标准,对环境保护友好。

    4. 应用案例和使用建议


    - 应用场景: 常用于各类家用电器、工业控制系统、通信设备等。
    - 使用建议: 在高温环境下使用时,需注意散热,避免过热导致性能下降。在低温环境下,建议进行适当的预热以确保最佳性能。

    5. 兼容性和支持


    - 兼容性: 适用于大多数标准PCB布局,兼容多种焊接方式。
    - 支持和服务: 厂商提供全面的技术支持,包括产品选型指导、安装调试服务及售后服务保障。

    6. 常见问题与解决方案


    - 问题1: 插针接触不良。
    - 解决方案: 检查并确保插针和插座之间没有杂物,适当调整焊接角度。
    - 问题2: 绝缘电阻不达标。
    - 解决方案: 检查连接器的装配是否正确,重新焊接。
    - 问题3: 接触电阻过高。
    - 解决方案: 检查焊接质量,确保焊接点光滑平整,无虚焊现象。

    7. 总结和推荐


    总体而言,X1251WRS-XXHF-XXSW 连接器以其高可靠性、宽温范围和环保设计,非常适合在各种复杂的应用环境中使用。其广泛的应用场景、可靠的性能和优秀的兼容性使其在市场上具有很强的竞争优势。强烈推荐此款产品给需要高性能、可靠连接解决方案的用户。
    通过上述分析可以看出,X1251WRS-XXHF-XXSW 连接器在性能和应用方面都有显著优势,值得广大用户考虑选择。

X1251WRS-02HF-LPSW参数

参数
触头镀层厚度 - 配接 -
额定电流 1A
防护等级 -
触头镀层 - 配接 -
间距-配接 -
颜色 -
类型 -
排数 1
针脚数 -
通用封装 SMD,P=1.25mm

X1251WRS-02HF-LPSW厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X1251WRS-02HF-LPSW数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 XKB CONNECTIVITY/中国星坤 X1251WRS-02HF-LPSW X1251WRS-02HF-LPSW数据手册

X1251WRS-02HF-LPSW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.312
3000+ ¥ 0.299
5000+ ¥ 0.2938
39000+ ¥ 0.2808
库存: 2659
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 312
