X2510WR-02SP-N0SN

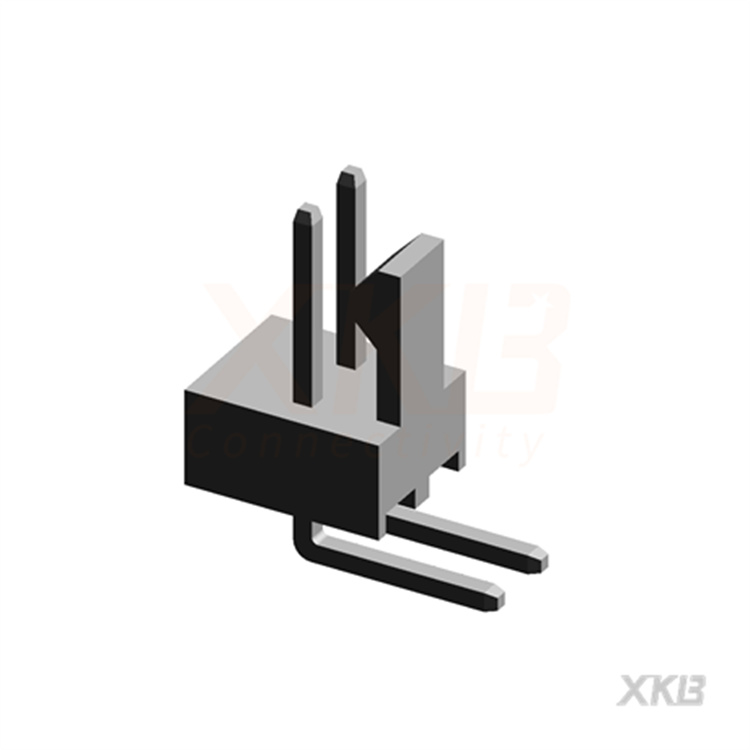

产品描述: 2.54mm 线对板连接器(MX2510)针座,90度,朱砂红,短靠背,正弯,02P
供应商型号: X2510WR-02SP-N0SN
供应商: 云汉优选
标准整包数: 1000
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 X2510WR-02SP-N0SN

X2510WR-02SP-N0SN概述

    # XKB工业级精密连接器技术手册

    1. 产品简介


    基本介绍
    XKB工业级精密连接器是专为工业环境设计的高品质连接器。型号为X2510WR-XXSP-N0SN,采用DIP焊接方式,适用于单排安装。这些连接器广泛应用于各种工业自动化、仪器仪表、通信设备及控制系统的布线和连接需求。
    主要功能
    - 高电压承载能力:额定电压为250V AC/DC
    - 高电流承载能力:额定电流为3A AC/DC
    - 高耐压:耐压电压达到800V AC/分钟
    - 广泛的工作温度范围:-25℃至+85℃
    应用领域
    - 工业自动化系统
    - 仪器仪表设备
    - 通信网络设备
    - 控制系统

    2. 技术参数


    规格参数
    - 额定电压:250V AC/DC
    - 额定电流:3A AC/DC
    - 耐压电压:800V AC/分钟
    - 工作温度范围:-25℃至+85℃
    - 绝缘电阻:≥1000MΩ
    - 接触电阻:≤10mΩ(环境试验后:≤20mΩ)
    尺寸信息
    - 焊接方式:DIP焊接
    - 安装角度:90°
    - 材料:PA66 94V-0
    - 连接器尺寸:
    - 两针间距:2.54 mm
    - 多种尺寸选择,从2针到20针不等
    其他参数
    - 公差:
    - L≤ 4:±0.5
    - 4 - 16 - L> 63:未指定
    - 角度公差:±5°
    - 接触高度:±0.2

    3. 产品特点和优势


    独特功能
    - 高可靠性:通过严格的绝缘和接触电阻测试,确保连接器在恶劣环境下依然稳定可靠。
    - 宽温度适应性:能够在极端温度范围内正常工作,确保工业应用的稳定性。
    - 多样化选择:提供多种尺寸和连接方式选择,满足不同应用需求。
    市场竞争力
    - 高性能:在同类产品中表现出色,尤其是在高温和低温环境下。
    - 耐用性强:采用PA66 94V-0材料,具有优异的耐热性和机械强度。
    - 易于安装:采用DIP焊接方式,方便快速安装和拆卸。

    4. 应用案例和使用建议


    应用场景
    - 工业自动化系统:连接传感器、控制器等关键部件,确保数据传输的可靠性。
    - 仪器仪表设备:在精密测量仪器中,连接各个信号通道,保证精确度。
    - 通信设备:连接通信模块,确保数据传输的高效性和稳定性。
    使用建议
    - 温度管理:在极端温度环境中使用时,需要采取适当的散热措施,以避免过热导致的损坏。
    - 定期检查:建议定期对连接器进行检查,确保连接稳固,避免因接触不良造成的故障。
    - 正确安装:严格按照手册中的指导进行安装,确保连接器能够正确接插,避免错误连接导致的短路或其他问题。

    5. 兼容性和支持


    兼容性
    - X2510WR-XXSP-N0SN连接器可与同系列的其他连接器兼容,便于扩展和升级。
    - 支持多种焊接方式和安装方式,可以与不同类型的电路板匹配。
    支持和服务
    - XKB工业级精密连接器提供了全面的技术支持和售后服务。
    - 用户可以通过官方网站获取详细的使用指南和技术文档,也可以联系技术支持团队解决具体问题。

    6. 常见问题与解决方案


    常见问题
    1. 接触电阻过高
    - 解决方案:检查连接器是否正确安装,确保焊接质量良好,必要时更换新的连接器。
    2. 连接不稳定
    - 解决方案:检查连接器的接插位置是否准确,确保所有针脚完全插入,尝试重新安装或更换连接器。
    3. 无法通过绝缘电阻测试
    - 解决方案:检查连接器是否存在损伤或腐蚀现象,如发现问题,则需更换新的连接器。

    7. 总结和推荐


    综合评估
    XKB工业级精密连接器在多个方面表现出色,尤其是在高电压和高温环境下的表现尤为突出。其优良的材料选择、合理的结构设计和可靠的性能使其成为工业应用中的优选。
    推荐意见
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐XKB工业级精密连接器用于各种工业自动化、仪器仪表和通信设备中。对于需要高可靠性连接解决方案的应用场合,XKB连接器将是理想的选择。

X2510WR-02SP-N0SN参数

参数
颜色 -
触头镀层厚度 - 配接 -
防护等级 -
类型 -
触头镀层 - 配接 -
排数 1
针脚数 -
间距-配接 -
额定电流 3A

X2510WR-02SP-N0SN厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X2510WR-02SP-N0SN数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 XKB CONNECTIVITY/中国星坤 X2510WR-02SP-N0SN X2510WR-02SP-N0SN数据手册

X2510WR-02SP-N0SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
