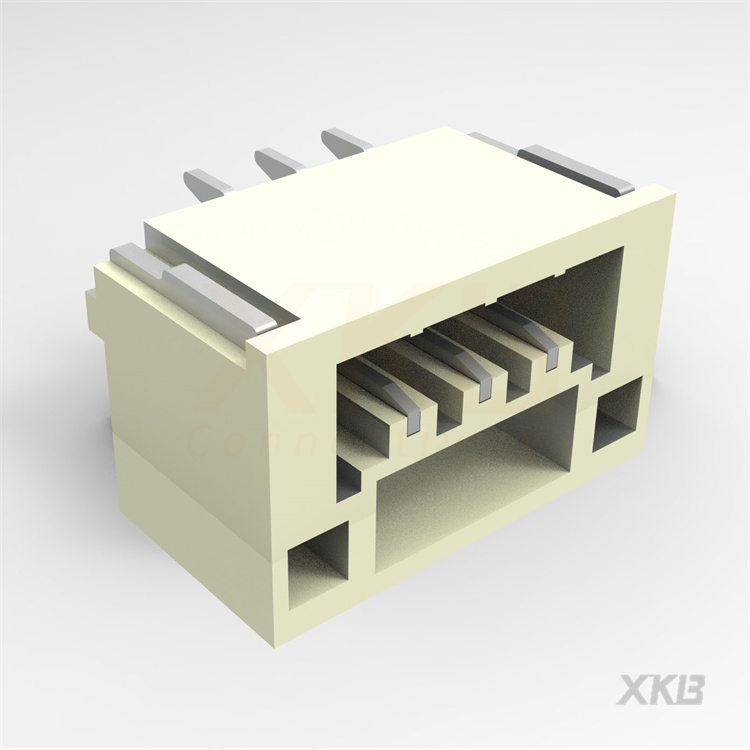

X1251WRS-03HF-LPSW

产品描述: 1.25mm 线对板连接器(JST GH)针座,卧贴,LCP料,03P
供应商型号: 14M-X1251WRS-03HF-LPSW SMT
供应商: 云汉优选
标准整包数: 1

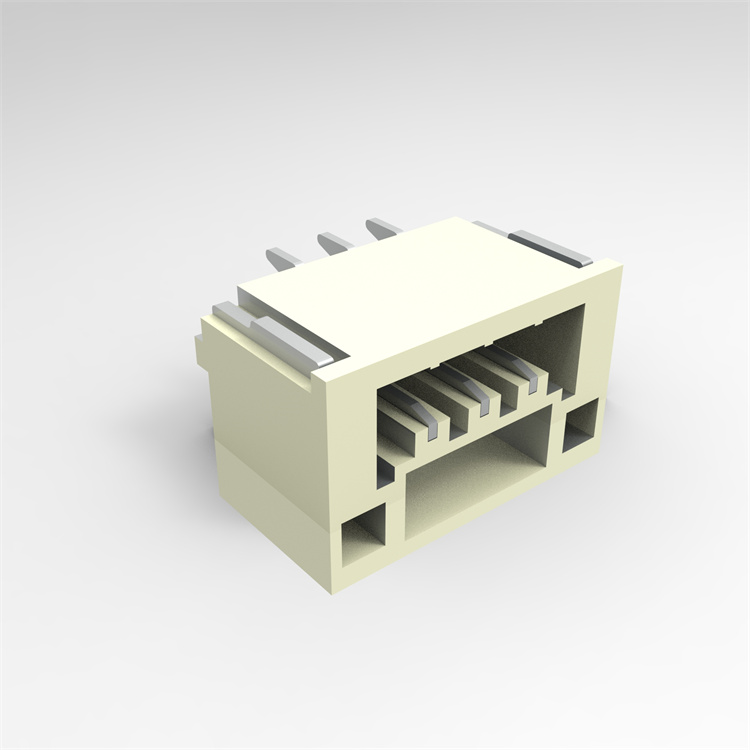

XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 X1251WRS-03HF-LPSW

X1251WRS-03HF-LPSW概述

    # X1251WRS-XXHF-XXSW 精密公接头技术手册

    1. 产品简介


    X1251WRS-XXHF-XXSW 是一款由XKB INDUSTRIAL PRECISION CO.,LIMITED设计生产的1.25mm crimp style连接器,专为电子设备提供高效可靠的电连接。该连接器采用焊接方式(SMT)安装,并具有低接触电阻和高耐压性能,适用于各种工业控制、通信设备及汽车电子等领域。

    2. 技术参数


    | 参数 | 值 |
    | : | : |
    | 电压等级 | 50 V AC / DC |
    | 电流等级 | 1A AC / DC |
    | 耐压能力 | 500V AC/分钟 |
    | 温度范围 | -40°C ~ +105°C |
    | 绝缘电阻 | ≥100 MΩ |
    | 接触电阻 | ≤20 mΩ(初始)≤50 mΩ(环境测试后) |
    尺寸信息
    | 针数 (Pin No.) | A (mm) | B (mm) | C (mm) |
    | : | : | : | : |
    | 02 | 1.25 | 5.75 | 3.75 |
    | 03 | 2.50 | 7.00 | 5.00 |
    | ... | ... | ... | ... |
    | 15 | 17.50 | 22.00 | 20.00 |
    材料说明
    - 主体材料:9T-PA9T、46-PA46、LP-LCP 94V-0
    - 引脚材料:磷青铜镀锡
    - 防火等级:UL 94V-0
    - 环保标准:无卤素

    3. 产品特点和优势


    - 高效可靠:具备较低的接触电阻(≤20 mΩ),保证电力传输的稳定性。
    - 温度适应性强:-40°C 至 +105°C 的工作温度范围,适用于恶劣环境下的应用。
    - 高耐压:500V AC/分钟的耐压能力,确保设备的安全运行。
    - 环保无卤素:符合国际环保标准,适用于对环境保护要求高的场合。
    - 多样化选择:提供多种针数配置,满足不同应用场景需求。

    4. 应用案例和使用建议


    应用案例
    X1251WRS-XXHF-XXSW 连接器在汽车电子系统、工业控制系统及通信设备中有着广泛的应用。例如,在汽车电子系统中用于连接传感器和控制器,实现数据传输;在工业控制设备中作为信号传输接口,保障系统的稳定运行。
    使用建议
    1. 在安装时注意引脚方向,避免反插造成短路;
    2. 根据具体的应用场景选择合适的针数,以确保电流容量满足需求;
    3. 定期检查连接器的接触情况,确保接触良好;
    4. 在极端环境下使用时,应考虑加强散热措施,以保持良好的工作状态。

    5. 兼容性和支持


    - 该产品与其他 XKB工业精密公司生产的连接器兼容,便于系统升级和扩展。
    - 公司提供详尽的技术文档和支持服务,帮助客户更好地了解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | : | : |
    | 连接器接触不良 | 检查安装方向和焊接质量 |
    | 温度过高 | 改善散热条件或降低电流 |
    | 寿命短 | 检查工作环境是否超出规定范围 |

    7. 总结和推荐


    总体来看,X1251WRS-XXHF-XXSW是一款非常出色的精密公接头,具有优秀的电气性能和广泛的适用性。它不仅能够满足大多数工业应用的需求,还具备环保特性,非常适合需要高可靠性和稳定性的场景。因此,我们强烈推荐使用这款连接器。

X1251WRS-03HF-LPSW参数

参数
针脚数 -
间距-配接 -
排数 1
排距 -
触头镀层 - 配接 -
额定电流 1A
类型 -
颜色 -
触头镀层厚度 - 配接 -
防护等级 -
通用封装 SMD,P=1.25mm
应用等级 工业级

X1251WRS-03HF-LPSW厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X1251WRS-03HF-LPSW数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 XKB CONNECTIVITY/中国星坤 X1251WRS-03HF-LPSW X1251WRS-03HF-LPSW数据手册

X1251WRS-03HF-LPSW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.5214
50+ ¥ 0.4907
150+ ¥ 0.438
1500+ ¥ 0.3675
3000+ ¥ 0.3191
10000+ ¥ 0.3067
库存: 1848
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 2.6
