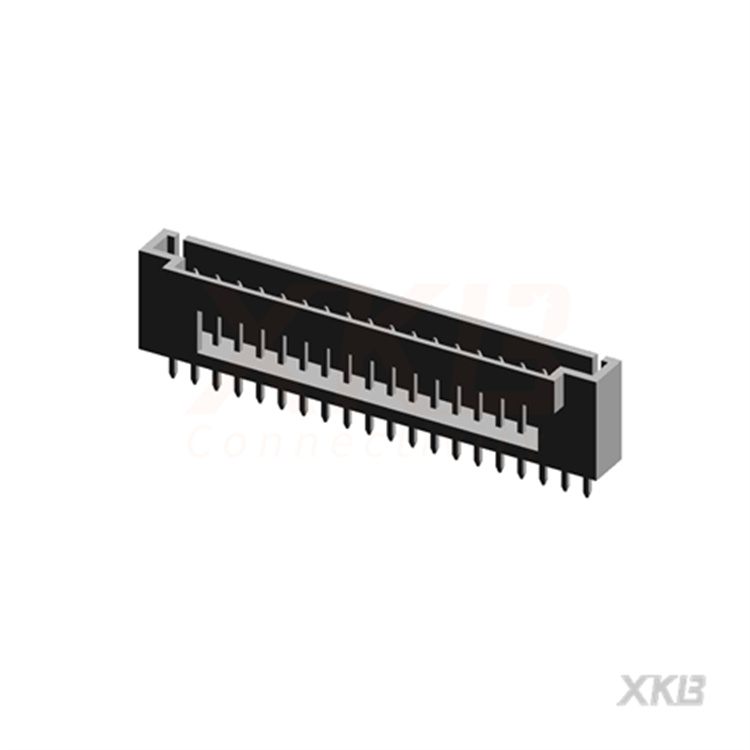

X9556WV-20-N0V01

产品描述: 2.54mm 线对板连接器(Molex 70058 2.54小飞机)针座,180度,20P
供应商型号: X9556WV-20-N0V01
供应商: 云汉优选
标准整包数: 1000
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 X9556WV-20-N0V01

X9556WV-20-N0V01概述

    产品技术手册:2.54 mm Crimp Style Connectors

    产品简介


    本文档详细介绍了一款广泛应用于电路板连接的2.54 mm Crimp Style Connector(压接式连接器)。此类连接器具备多种型号,涵盖2P至24P,能够在广泛的电压和电流范围内提供可靠的连接。主要应用领域包括计算机、通信设备、工业自动化控制系统及消费电子产品等。

    技术参数


    - 型号范围:2P到24P
    - 连接器类型:压接式连接器
    - 额定电压:250V AC/DC
    - 额定电流:3A AC/DC
    - 耐压测试:1500V AC/分钟
    - 工作温度范围:-25°C至+85°C
    - 绝缘电阻:≥1000MΩ
    - 接触电阻:≤20mΩ(环境测试后≤30mΩ)
    - 接触方式:焊接(直角、DIP)
    - 材料:尼龙66(UL 94V-0)、黄铜镀层
    - 连接针数:可选多种型号,例如X9556WV-XX-N0XX系列

    产品特点和优势


    这款连接器具有高可靠性、稳定的电性能以及宽广的工作温度范围,确保在各种复杂环境下都能保持优异的性能。此外,它还采用了易于操作的压接方式,简化了安装过程,减少了人工错误的可能性。

    应用案例和使用建议


    此连接器常用于PCB布局设计中,具体应用实例可以是计算机主板上的信号传输、自动化设备的数据线连接等。在实际应用中,应注意确保焊接工艺符合规范,以避免接触不良等问题的发生。在使用过程中,如果发现连接松动或接触不良的情况,应及时检查焊接点是否牢固并重新焊接。

    兼容性和支持


    - 兼容性:该产品与标准PCB焊盘兼容,支持DIP和直角焊接方式。
    - 支持服务:由供应商XKB Industrial Precision Co., Limited提供全面的技术支持和售后保障,包括但不限于样品测试、定制化需求处理和技术咨询等服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器接触不良 | 检查焊接质量,必要时重新焊接 |
    | 连接器损坏 | 更换新的连接器 |
    | 无法正确安装 | 请参照产品手册检查安装步骤 |

    总结和推荐


    总体而言,2.54 mm Crimp Style Connectors凭借其稳定可靠的性能、便捷的操作方式以及广泛的应用范围,在众多同类产品中脱颖而出。无论是对于需要高质量连接解决方案的设计者还是最终用户,这款产品都是一个值得信赖的选择。我们强烈推荐在需要高可靠性的场合下选用此款连接器。

X9556WV-20-N0V01参数

参数
针脚数 -
防护等级 -
类型 -
颜色 -
触头镀层 - 配接 -
间距-配接 -
触头镀层厚度 - 配接 -
额定电流 -
排数 -

X9556WV-20-N0V01厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X9556WV-20-N0V01数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 针座 - 公插针 XKB CONNECTIVITY/中国星坤 X9556WV-20-N0V01 X9556WV-20-N0V01数据手册

X9556WV-20-N0V01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.844
3000+ ¥ 2.7255
5000+ ¥ 2.6781
6000+ ¥ 2.5596
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2844
