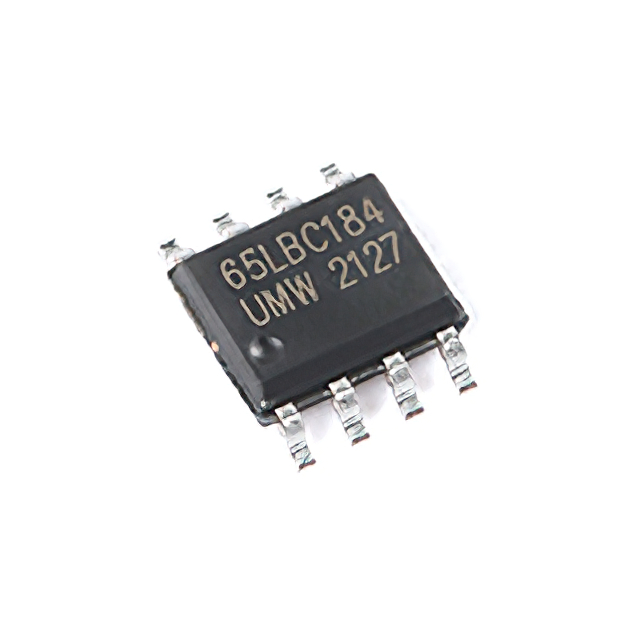

SN65LBC184DR

产品分类: RS485/RS422芯片
产品描述: 300μA RS485 1 1 4.75V 5.25V 250Kbps SOP-8 贴片安装,通孔安装
供应商型号: 14M-SN65LBC184DR SOP-8
供应商: 云汉优选
标准整包数: 1
UMW/友台半导体 RS485/RS422芯片 SN65LBC184DR

SN65LBC184DR概述


    产品简介


    SN75LBC184 和 SN65LBC184 是集成瞬态电压抑制(TVS)和静电放电(ESD)保护功能的数据线收发器。它们采用与SN75176相同的行业标准封装,具有内置高能噪声瞬变防护能力,可显著提升设备在工业网络、计量仪表和电机控制等严苛环境下的可靠性。该系列产品通过内置保护功能简化了直接耦合数据线接口的设计,无需外部组件。

    技术参数


    - 供电电压:4.75 V 至 5.25 V
    - 峰值功率:最高承受400W过电压瞬变(典型值)
    - 静电放电(ESD)保护:±30 kV 接触放电(IEC 61000-4-2)
    - 差分输入电压范围:±12 V
    - 数据速率:最高可达250 kbps
    - 失效安全接收设计:开放电路时提供高电平输出
    - 单位负载:允许连接最多128个同类设备
    - 热关断保护:当结温达到约160°C时,驱动器自动关闭
    - 供电电流:典型值为300 µA(最大值为300 µA)

    产品特点和优势


    - 高可靠性:针对高能噪声瞬变提供了显著的防护,大大提高了设备的抗噪能力。
    - 高效能:能够处理高达400W的过电压瞬变,并且通过严格的测试标准(如IEC 61000-4-5和TIA/EIA-485)。
    - 低功耗:静态电流极低,有助于延长电池使用寿命。
    - 多点容错:支持高达128个同类设备连接,使得多点通讯成为可能。
    - 易于集成:与现有的SN75176封装兼容,简化了设计过程。

    应用案例和使用建议


    应用案例
    SN75LBC184 和 SN65LBC184 被广泛应用于工业网络、计量仪表和电机控制系统中。例如,在工业网络中,它们可以作为数据传输节点,用于监控生产流程并传输关键数据。在计量仪表中,它们则可以保证电源线和通信线的安全可靠传输。
    使用建议
    - 电缆管理:为了减少信号干扰,应尽量缩短支线长度,确保主干线和分支线路的阻抗匹配。
    - 布局设计:在设计电路板布局时,需注意减少信号走线的长度和回路面积,以避免不必要的噪声引入。
    - 热管理:由于长时间工作可能导致温度上升,应考虑良好的散热措施以维持设备性能。

    兼容性和支持


    SN75LBC184 和 SN65LBC184 与SN75176封装兼容,可以方便地替换现有系统中的相应元件。制造商友台半导体有限公司还提供详尽的技术文档和支持服务,包括使用手册、数据表、软件工具等,以帮助客户快速上手并充分利用这些芯片的功能。

    常见问题与解决方案


    - 问题1:设备在某些情况下出现通信中断
    - 解决方案:检查系统接地是否良好,确保所有终端电阻都正确设置。

    - 问题2:系统无法启动
    - 解决方案:确认供电电压是否符合规范,重新启动系统并确保所有连接稳固。

    - 问题3:数据传输不稳定
    - 解决方案:检查电缆长度及布线情况,适当调整终端电阻以减少信号反射。

    总结和推荐


    总体来看,SN75LBC184 和 SN65LBC184 是适用于严苛环境的理想选择。它们凭借优秀的ESD保护能力和出色的可靠性,适用于各种工业自动化和通信应用。虽然初期成本相对较高,但从长远来看,其提供的可靠性和耐用性将带来更高的经济效益。因此,强烈推荐使用该系列产品。

SN65LBC184DR参数

参数
支持协议 RS485
典型供电电流 300μA
最大传输延迟时间 -
最大工作供电电压 5.25V
最小工作供电电压 4.75V
数据速率 250Kbps
驱动器数 1
接收器数量 1
通用封装 SOP-8
安装方式 贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

SN65LBC184DR厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

SN65LBC184DR数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 RS485/RS422芯片 UMW/友台半导体 SN65LBC184DR SN65LBC184DR数据手册

SN65LBC184DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.2
50+ ¥ 1.1
100+ ¥ 0.95
库存: 417
起订量: 10 增量: 2500
交货地:
最小起订量为:10
合计: ¥ 12
