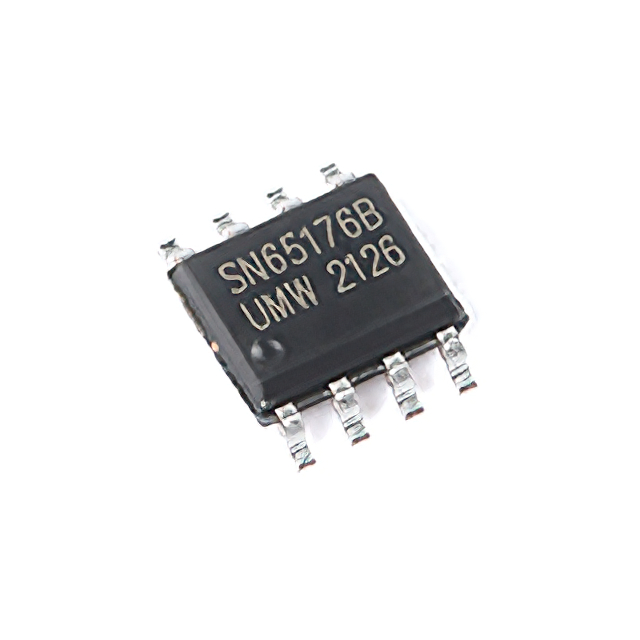

SN65176BDR

产品分类: RS485/RS422芯片
产品描述: RS422,RS485 1 4.75V 5.25V SOP-8 贴片安装,通孔安装
供应商型号: 14M-SN65176BDR SOP-8
供应商: 云汉优选
标准整包数: 1
UMW/友台半导体 RS485/RS422芯片 SN65176BDR

SN65176BDR概述


    产品简介


    SN75176B/SN65176B多点RS-485/RS-422收发器是一款专为多点数据传输设计的高速差分线驱动器和接收器。这些器件符合EIA标准RS-485和兼容RS-422标准。它们提供小外形(SOIC)封装选项,以最小化电路板空间。该产品广泛应用于需要高速、可靠通信的数据传输系统中,如工业控制、计算机网络和远程数据采集等场合。

    技术参数


    - 供电电压:4.75V至5.25V
    - 总线共模电压范围:-7V至+12V
    - 地面电位差:±7V
    - 总线关闭状态输出电流:±20μA
    - 接收器输入电阻:12kΩ
    - 最大连续功率耗散:SOIC封装下为675mW,PDIP封装下为900mW
    - 存储温度范围:-65°C至+150°C
    - 引脚温度(焊接,4秒):260°C
    - ESD保护等级(人体模型):500V
    - 传播延迟时间:22ns(驱动器),37ns(接收器)
    - 上升时间:18ns(驱动器),20ns(接收器)
    - 下降时间:18ns(驱动器),20ns(接收器)

    产品特点和优势


    SN75176B/SN65176B具备多项显著特点:
    - 高阻抗到总线:当驱动器处于三态或断电时,可将未使用的设备置于高阻抗状态。
    - 宽共模范围:支持-7V到+12V的共模电压范围。
    - 热关机保护:过热情况下自动进入高阻抗状态,避免过度功耗。
    - 紧凑封装:提供了小外形封装(SOIC),适用于空间有限的设计。
    - 低接收器滞回:典型值仅为70mV,提高信号稳定性和可靠性。
    这些特性使SN75176B/SN65176B在工业和商用环境中表现出色,适用于要求高可靠性和高性能的多点数据传输应用。

    应用案例和使用建议


    SN75176B/SN65176B可用于构建工业控制系统、远程监控系统、局域网(LAN)及计算机网络中的数据通信节点。例如,在一个工业自动化场景中,这些器件可以作为传感器和控制器之间的数据通信桥梁。此外,用户可以通过选择合适的总线负载和优化电路布局来进一步提升通信性能。
    使用建议:
    - 确保供电电压在4.75V至5.25V范围内,避免因电压波动引起的不稳定现象。
    - 在安装过程中,确保所有器件引脚短接或放置于导电泡沫中,防止静电损坏。
    - 根据实际应用场景合理选择封装类型(SOIC或PDIP)。

    兼容性和支持


    - 兼容性:SN75176B/SN65176B与大多数工业标准接口和系统兼容,如RS-485和RS-422。
    - 支持和维护:友台半导体有限公司提供全面的技术支持和售后服务,包括产品咨询、技术文档、样品申请等。

    常见问题与解决方案


    1. 问题:ESD防护不足导致器件损坏。
    - 解决方案:在操作过程中,务必正确处理器件并采取适当的ESD防护措施,如接地或使用防静电袋包装。
    2. 问题:供电电压超出范围,引起器件不稳定。
    - 解决方案:严格控制供电电压在4.75V至5.25V之间,以确保器件正常工作。
    3. 问题:器件在热关机状态下无法恢复。
    - 解决方案:降低周围环境温度或使用散热装置,确保器件恢复正常运行。

    总结和推荐


    综上所述,SN75176B/SN65176B是一款功能强大且可靠的多点RS-485/RS-422收发器,适合多种工业和商业应用场景。其广泛的共模电压范围、高阻抗能力和良好的热稳定性使其成为数据传输领域的理想选择。我们强烈推荐这款产品用于需要高可靠性和高性能的多点数据传输系统中。

SN65176BDR参数

参数
典型供电电流 -
最大传输延迟时间 -
最大工作供电电压 5.25V
最小工作供电电压 4.75V
数据速率 -
驱动器数 -
接收器数量 1
支持协议 RS422,RS485
通用封装 SOP-8
安装方式 贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

SN65176BDR厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。
