MADRCC0006

产品分类: 其他射频器件
厂牌: MACOM
产品描述: Single Driver for GaAs FET Switches and Attenuators
供应商型号: MADRCC0006
供应商: 国内现货
标准整包数: 1
MACOM 其他射频器件 MADRCC0006

MADRCC0006概述


    产品简介


    单通道GaAs FET开关和衰减器驱动器(MADRCC0006) 是一种用于将TTL控制信号转换为门极控制电压的单通道驱动器,适用于GaAs FET微波开关和衰减器。此驱动器采用高速CMOS技术,实现了在中高频段内的低功耗操作,适用于大多数微波切换应用。产品采用成本低廉的塑料SOIC-8封装形式,并符合RoHS标准。

    技术参数


    - 供电电压
    - 正向直流供电电压(VCC):4.5V 至 5.5V
    - 负向直流供电电压(VEE):-8.5V 至 -4.5V
    - 可选输出直流供电电压(VOPT):0V 至 2V
    - 工作环境温度
    - 操作环境温度(TA):-40°C 至 +85°C
    - 其他关键参数
    - 输出高电平(VOH):VOPT - 0.1V
    - 输出低电平(VOL):VEE + 0.1V
    - 输入泄漏电流(IIN):≤ ±10µA
    - 静态供电电流(ICC):≤ 100µA

    产品特点和优势


    1. 高速CMOS技术:实现高频率下的低功耗操作。
    2. 成本低廉的塑料SOIC-8封装:适合大规模生产和降低成本。
    3. 宽工作温度范围:适应极端环境条件。
    4. 可选输出电压调整:通过调节VOPT,优化控制设备的线性度。

    应用案例和使用建议


    该产品广泛应用于各种微波开关和衰减器的控制电路中。在实际应用中,确保VCC先于VEE通电,并在断电时保持顺序。在低频下通过调节VOPT可以改善控制设备的线性度,从而提高性能。
    使用建议:
    - 确保VCC和VEE的供电顺序正确,避免损坏设备。
    - 在需要优化线性度的应用中,可适当调整VOPT。

    兼容性和支持


    MADRCC0006与其他标准逻辑芯片和模块兼容,适合大多数微波应用。提供详细的技术支持文档和在线支持服务,帮助用户解决问题和获得最佳性能。

    常见问题与解决方案


    - 问题:供电电压不匹配导致设备无法正常工作。
    - 解决方法:检查并调整供电电压至合适的范围(VCC 4.5V 至 5.5V,VEE -8.5V 至 -4.5V)。
    - 问题:设备温度过高导致失效。
    - 解决方法:确保良好的散热设计,避免工作环境温度超出规定范围。

    总结和推荐


    MADRCC0006 作为一款高性能且成本效益高的单通道驱动器,在微波开关和衰减器的应用中表现出色。其独特的特点使其成为市场上极具竞争力的产品。强烈推荐给需要高性能微波控制电路的设计者和工程师。

MADRCC0006参数

参数
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
最小工作频率 -
长*宽*高 4.9mm(长度)*3.9mm(宽度)

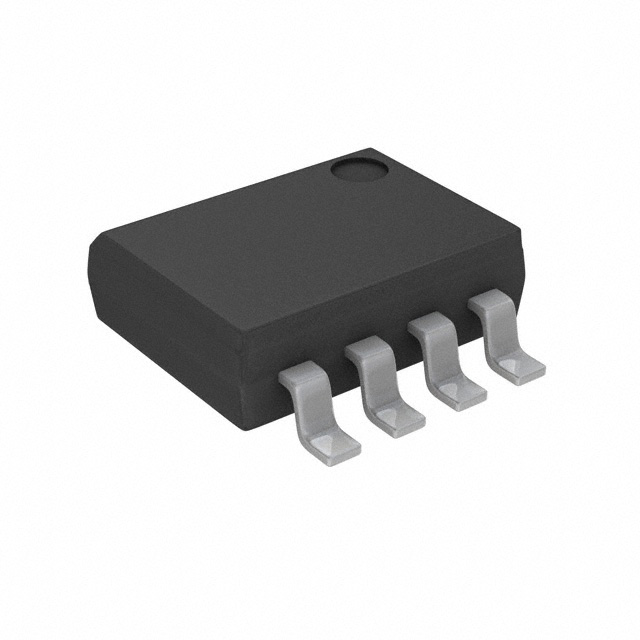

通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

MADRCC0006厂商介绍

MACOM Technology Solutions Holdings, Inc.(简称MACOM)是一家全球领先的高性能射频、微波和毫米波产品供应商,专注于为无线和光通信、****和**市场提供创新解决方案。公司成立于1950年,总部位于美国马萨诸塞州。

MACOM的主营产品主要分为以下几类:
1. 射频和微波放大器:包括低噪声放大器、功率放大器、宽带放大器等,广泛应用于通信基站、**通信、**系统等。
2. 光通信产品:包括激光器、光电探测器、光子集成电路等,服务于数据中心、光纤通信等领域。
3. 毫米波产品:包括毫米波放大器、混频器、开关等,应用于5G通信、汽车**等高速数据传输场景。
4. 半导体材料:提供砷化镓(GaAs)、氮化镓(GaN)等高性能半导体材料,用于制造高性能射频和微波器件。

MACOM的优势在于:
1. 技术创新:拥有强大的研发团队,持续推出高性能、高可靠性的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 客户服务:提供定制化解决方案和技术支持,帮助客户实现项目成功。
4. 全球布局:在全球设有多个研发中心和生产基地,为客户提供快速响应和本地化服务。

MADRCC0006数据手册

厂牌 PDF简要描述 下载
MACOM 其他射频器件 MACOM MADRCC0006 MADRCC0006数据手册

MADRCC0006封装设计

查看详情并下载
Symbol
Footprint
3D Model
