F1206HC25A0TM

产品分类: 熔断保险丝
厂牌: AEM
产品描述: 35V 120A²S 200A 快速熔断 Board Mount (Cartridge Style Excluded) 25A 1206 贴片安装 3.2mm*1.6mm*970μm
供应商型号: F1206HC25A0TM 1206
供应商: 国内现货
标准整包数: 3000

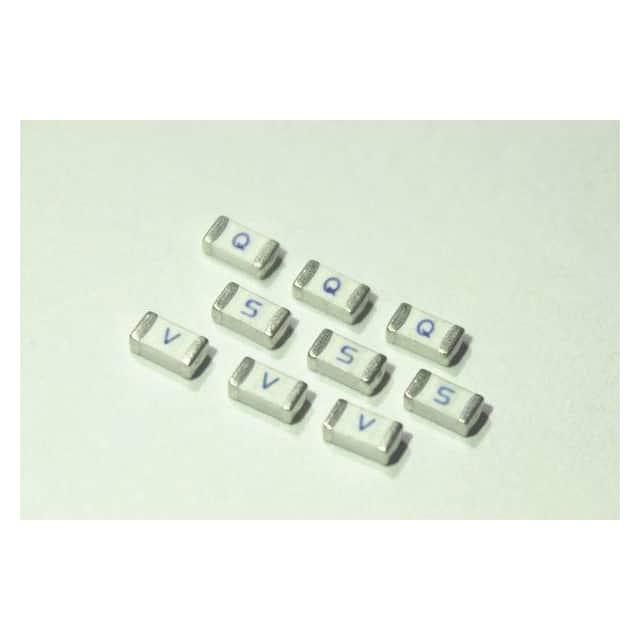

AEM 熔断保险丝 F1206HC25A0TM

F1206HC25A0TM概述


    产品简介


    SolidMatrix®表面贴装熔断器HC系列是专为高电流应用设计的1206尺寸熔断器。该系列产品具有高浪涌电流承受能力,在高电压下表现尤为出色。其独特的玻璃陶瓷单体结构、银烧结熔融元件和银端子(带有镍和锡镀层)确保了出色的电弧抑制能力。此外,这些熔断器符合RoHS标准,并采用无铅材料制造。工作温度范围为-55°C至+150°C(需要降额操作)。广泛应用于各类电子产品,如电动工具、DC-DC转换器、显示器、个人电脑及笔记本、服务器和电池组等领域。

    技术参数


    | 零件号 | 额定电流 (A) | 额定电压 (Vdc) | 中断能力 | 标称冷态DCR (Ω) | 标称I2t (A2s) | 标记代码 |
    | :: | :: | :: | :: | :: | :: | :: |
    | F1206HC10A0TM | 10 | 35 | 150A@35Vdc | 0.0055 | 15 | Q |
    | F1206HC12A0TM | 12 | 35 | - | 0.0045 | 20 | X |
    | F1206HC15A0TM | 15 | 35 | - | 0.0032 | 35 | Y |
    | F1206HC20A0TM | 20 | 35 | - | 0.0023 | 80 | Z |
    | F1206HC25A0TM | 25 | 35 | 200A@35Vdc | 0.0016 | 120 | S |
    | F1206HC30A0TM | 30 | 35 | 200A@35Vdc, 300A@26Vdc | 0.0012 | 180 | V |
    | F1206HC40A0TM | 40 | 35 | - | 0.0009 | 240 | O |

    产品特点和优势


    1. 高浪涌电流承受能力:适合在高电压条件下工作,适用于电动工具和服务器等高电流需求的应用场景。
    2. 玻璃陶瓷单体结构:提供更好的机械强度和热稳定性。
    3. 银烧结熔融元件和银端子:提升导电性能,延长使用寿命。
    4. 卓越的电弧抑制能力:减少故障时的能量释放,提高安全性。
    5. RoHS合规:无铅材料确保环保。

    应用案例和使用建议


    这些熔断器广泛应用于各种电子设备中,特别是那些需要高可靠性保护的应用场合。例如,在电池管理系统中,通过使用这些熔断器可以有效防止过载引起的电路故障。为了优化应用效果,建议在选择合适的熔断器时考虑工作环境和电流需求。对于需要更高安全性的应用,可以考虑使用具有更高中断能力的型号。

    兼容性和支持


    这些熔断器支持波峰焊和回流焊两种焊接工艺。制造商提供一系列环境测试以验证产品的耐用性,包括湿度敏感度测试、耐盐雾腐蚀测试、机械振动和冲击测试等。客户可以从制造商处获取技术支持,包括详细的产品文档、技术咨询及售后服务。

    常见问题与解决方案


    1. 如何确定适合应用的熔断器?
    - 确认所需的额定电流和电压值,参考产品规格表选择合适的型号。遵循表中提供的降额指南进行选择。

    2. 如何进行焊接?
    - 使用制造商推荐的焊接温度曲线。如果在焊接过程中出现虚焊现象,可检查是否预热时间不足或焊接温度设置不正确。
    3. 焊接后性能下降怎么办?
    - 检查焊接过程中是否有机械损伤。如果是焊接温度过高导致损坏,更换新的熔断器并重新焊接。

    总结和推荐


    SolidMatrix®表面贴装熔断器HC系列以其高可靠性、高安全性和广泛适用性脱颖而出,特别适用于高电流、高电压应用环境。它们不仅具备优秀的电气性能,还通过严格的环境测试验证其耐用性和适应性。总体来看,这些熔断器是高电流应用的理想选择,尤其推荐给那些追求高性能、高可靠性的客户。

F1206HC25A0TM参数

参数
熔断电流 200A
额定电压-AC -
额定电压-DC 35V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 120A²S
额定电流 25A
长*宽*高 3.2mm*1.6mm*970μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

F1206HC25A0TM厂商介绍

AEM公司(Advanced Energy Materials)是一家致力于研发和生产先进能源材料的高科技企业。公司主营产品包括但不限于:

1. 电池材料:涵盖锂离子电池、钠离子电池等多种电池技术所需的正极材料、负极材料和电解质。

2. 太阳能材料:包括高效太阳能电池板所需的光电转换材料,以及用于太阳能发电系统的储能材料。

3. 燃料电池材料:提供质子交换膜燃料电池(PEMFC)和固体氧化物燃料电池(SOFC)所需的关键材料。

4. 超级电容器材料:研发用于快速充放电应用的高性能电容器材料。

5. 热电材料:用于将热能转换为电能的高效热电材料。

AEM公司的产品广泛应用于电动汽车、便携式电子设备、大规模储能系统、可再生能源集成以及智能电网等领域。

AEM的优势在于:

- 创新研发:持续投入研发,拥有多项专利技术,推动能源材料技术的进步。
- 质量控制:严格的质量管理体系,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
- 环境友好:致力于开发环境友好型能源材料,推动可持续发展。

F1206HC25A0TM数据手册

厂牌 PDF简要描述 下载
AEM 熔断保险丝 AEM F1206HC25A0TM F1206HC25A0TM数据手册

F1206HC25A0TM封装设计

查看详情并下载
Symbol
Footprint
3D Model
