770144-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀锡压接端子 母端子, .093 Commercial系列, 最大2mm², 最小0.5mm²
供应商型号: N-770144-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 770144-1

770144-1概述


    产品简介

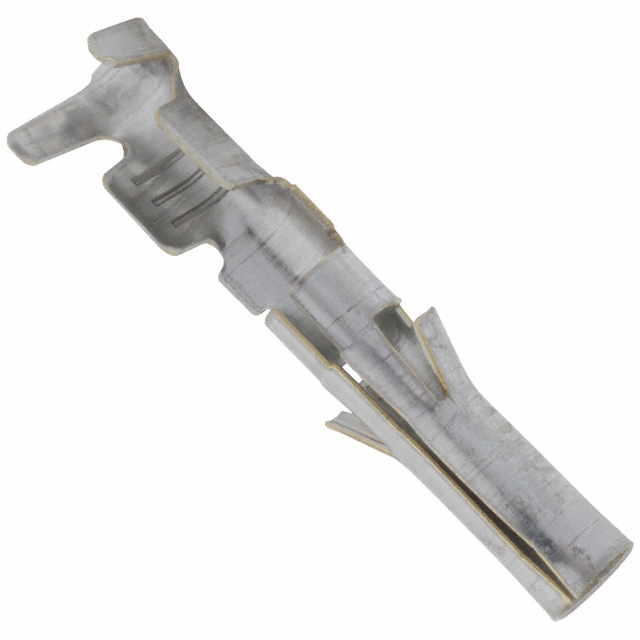

    本产品是一款商用插针和插座连接器的锡镀套筒接触件(Socket Contact),型号为770144-1。该产品具有250 VAC至600 VAC的工作电压范围,适用于各种电源电路的应用。接触件采用锡镀层,并通过锁定卡扣(Locking Lance)实现可靠接触。支持的线径范围为20至14 AWG,适用于商业级别的插针和插座连接器,广泛应用于电力传输、通信系统等领域。

    技术参数


    - 操作电压: 250 VAC / 600 VAC
    - 接触电流(最大): 13 A
    - 接触材质: 黄铜(Brass)
    - 线缆终止方式: 压接(Crimp)
    - 绝缘材料兼容直径范围: 3.56 mm (0.14 in)
    - 线缆尺寸: 0.5 - 2 mm²
    - 工作温度范围: -55°C (-67°F) 至 105°C (221°F)

    产品特点和优势


    - 高可靠性: 采用锁定卡扣设计,确保接触可靠且持久稳定。
    - 广泛应用: 具备宽泛的操作电压和电流范围,能够应对多种不同的电力传输需求。
    - 环境适应性强: 能够在极端温度环境下正常工作,适应性广泛。
    - 合规性: 符合多项国际标准,包括CSA和UL认证,确保产品质量与安全性。

    应用案例和使用建议


    - 电力传输系统: 在工业控制系统、自动化设备等领域,用于电力传输系统的连接。
    - 通信设备: 可用于各类通信设备中的电源接口连接,提供稳定可靠的供电。
    - 建议使用: 在安装过程中,确保线缆的绝缘部分得到适当的支撑,避免接触件松动。定期检查接触点是否有氧化或损坏,以确保良好的电气连接。

    兼容性和支持


    - 兼容性: 与TE公司的其他相关产品如770071-1, 770064-1等系列的插针和插座连接器相兼容。
    - 支持服务: 如需技术支持,请拨打免费电话 +1 800 522 6752,以获取专业的帮助。

    常见问题与解决方案


    - 问题: 线缆压接不牢固,导致接触不良。
    - 解决方案: 确保压接工具正确使用,根据手册中的指导进行操作,或者重新进行压接。
    - 问题: 接触件出现氧化现象。
    - 解决方案: 清洁接触面,可使用适当的清洁剂并涂抹导电膏,以防止进一步氧化。


    总结和推荐


    这款770144-1型号的商用插针和插座连接器以其高可靠性、广泛的适用范围和优良的性能,在电力传输及通信设备等领域有着显著的优势。其符合多项国际标准,并且提供了完善的技术支持和客户服务,强烈推荐用于需要高稳定性连接的应用场合。

770144-1参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Power
线规 14-20 AWG
长*宽*高 20.45mm(长度)*5.97mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装

770144-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770144-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 770144-1 770144-1数据手册

770144-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
950+ $ 0.1124 ¥ 0.9551
2900+ $ 0.0937 ¥ 0.7967
6100+ $ 0.0887 ¥ 0.7543
8000+ $ 0.0806 ¥ 0.6849
库存: 4747
起订量: 950 增量: 1
交货地:
最小起订量为:950
合计: ¥ 907.34
