163555-8

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 带印记 压接 锡 18-22 AWG 压入式 20.9mm(长度)
供应商型号: N-163555-8
供应商: 云汉优选
标准整包数: 4000

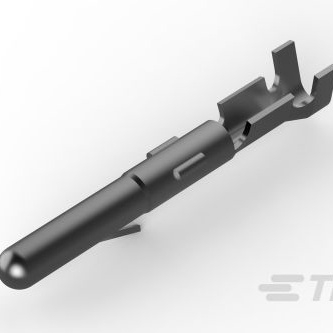

TE CONNECTIVITY 矩形连接器 - 触头 163555-8

163555-8概述


    产品简介

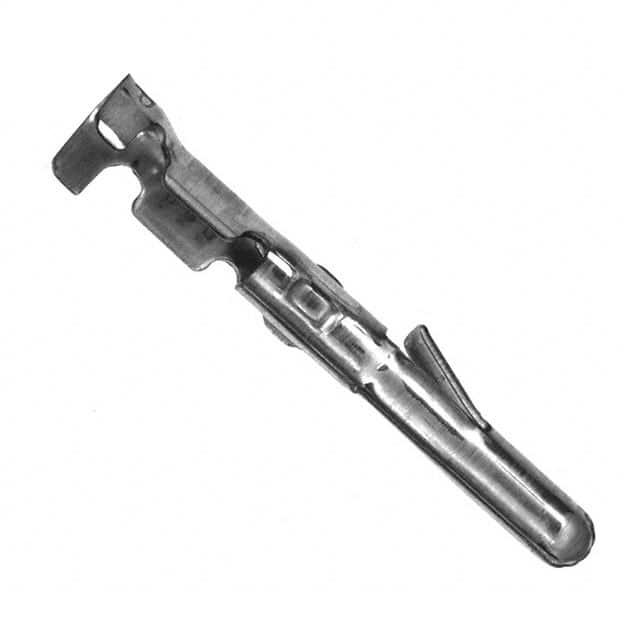

    本电子元器件为MATE-N-LOK系列的Pin Contact,型号为163555-8。它主要用于电源连接的应用场合,适用于商业用途。该产品主要特点是采用锁扣式接触方式(Locking Lance Contact Retention),能可靠地连接不同尺寸的电线(22至18 AWG)。其材料选用磷青铜,表面镀锡处理,确保了长久的稳定性和可靠性。由于其坚固的设计和可靠的电气特性,这款Pin Contact广泛应用于工业自动化、通信设备和汽车电子等领域。

    技术参数


    - 产品型号:163555-8
    - 插针直径:2.1 mm (0.082 in)
    - 电线尺寸范围:22 - 18 AWG(0.3 - 0.75 mm²)
    - 电线绝缘直径范围:1.4 - 2.4 mm (0.055 - 0.095 in)
    - 接触区域电镀材料:镀锡
    - 接触基础材料:磷青铜
    - 电线端接方式:压接(Crimp)
    - 兼容绝缘直径范围:1.4 - 2.4 mm (0.055 - 0.095 in)
    - 电路应用:电源
    - 包装数量:4000个/卷
    - 包装方式:纸带卷装
    - 符合规范:
    - 欧盟RoHS 2011/65/EU指令合规
    - 欧盟ELV 2000/53/EC指令合规
    - 中国RoHS 2指令MIIT Order No 32, 2016合规
    - 欧盟REACH法规(EC) No. 1907/2006合规
    - 不含SVHC候选物质

    产品特点和优势


    1. 可靠性高:采用磷青铜材料和镀锡处理,保证了长期稳定的电气性能。
    2. 安装方便:支持压接连接方式,易于安装和拆卸。
    3. 广泛的适用性:能够兼容各种不同的电源线尺寸和绝缘材料,适用范围广泛。
    4. 环保:符合欧盟RoHS、ELV及REACH等环保标准,减少对环境的影响。

    应用案例和使用建议


    应用案例
    该产品常用于工业自动化系统中的接线端子连接,例如电机控制器、传感器接口以及电源模块等。同时,在汽车电子中也有广泛应用,如电池管理系统(BMS)、逆变器连接等。
    使用建议
    1. 在安装时应确保电线绝缘层的正确剥除,以保证良好的电气接触。
    2. 定期检查电线连接处是否有松动现象,必要时重新压接以确保稳定性能。
    3. 确保操作环境干净无尘,避免污染影响接触可靠性。

    兼容性和支持


    - 兼容性:该产品可与其他TE品牌的MATE-N-LOK系列产品配套使用,以形成完整的连接系统。例如,可以搭配1-480425-0、1-480278-0等型号的插座外壳和盖板。
    - 技术支持:如果您在使用过程中遇到任何问题,可通过电话+1 800 522 6752联系技术支持团队获得帮助。

    常见问题与解决方案


    1. 问题:压接不牢固
    - 解决方案:检查压接工具是否符合要求,重新进行压接。
    2. 问题:电气连接不稳定
    - 解决方案:检查接触面积是否有杂质或氧化层,清洁后重新压接。
    3. 问题:接触点过热
    - 解决方案:确认电线规格是否匹配,避免超负荷运行。

    总结和推荐


    总体而言,MATE-N-LOK系列的Pin Contact(型号163555-8)具有卓越的电气性能和机械稳定性,适合多种应用场合。其广泛的兼容性和可靠的电气特性使其在市场上具有很强的竞争力。如果你需要一个稳定可靠的电源连接解决方案,这款Pin Contact无疑是一个理想的选择。强烈推荐在工业自动化和汽车电子等应用中使用。

163555-8参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 带印记
线规 18-22 AWG
长*宽*高 20.9mm(长度)
安装方式 压入式
零件状态 在售
包装方式 盒装,卷带包装

163555-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

163555-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 163555-8 163555-8数据手册
