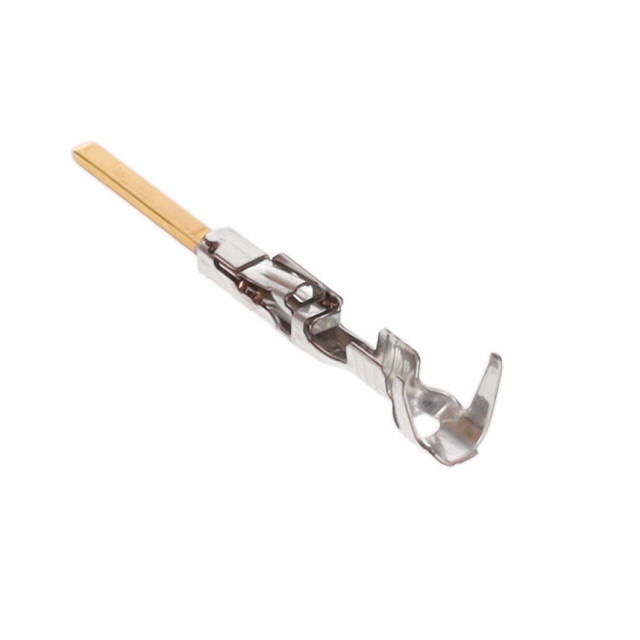

1718760-2

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: MCON 是一系列端子系统,常用于乘用车和商用车的电气和电子应用。此端子设计符合汽车行业的标准化刀片尺寸和接口要求。
供应商型号: 1718760-2
供应商: 云汉优选
标准整包数: 6000
TE CONNECTIVITY 矩形连接器 - 触头 1718760-2

1718760-2概述

    # TE Connectivity MCON 1.2 汽车端子技术手册

    1. 产品简介


    产品类型:
    MCON 1.2 是一款高性能的汽车连接器端子,专为现代汽车电子系统设计。其核心组件包括锁定刺锁结构和密封插接件,广泛应用于汽车电子控制单元(ECU)、传感器及线束连接等领域。
    主要功能:
    - 高可靠性电气传输:支持低电流至24A范围内的电力传输。
    - 稳定接口设计:结合接触点镀金工艺,确保长期使用中的低阻抗性能。
    - 紧凑封装设计:可适配不同尺寸导线(20–18 AWG)以及多种绝缘层厚度需求。
    应用领域:
    适用于各类车载模块,例如空调控制系统、动力总成系统、娱乐信息系统等。

    2. 技术参数


    | 参数类别 | 具体值 |

    | 接触方式 | 插接式 |
    | 接触尺寸 | 1.15 mm |
    | 最大电流容量 | 10 A |
    | 导线截面积 | 0.5–0.75 mm² |
    | 工作温度范围 | -40°C 至 +150°C |
    | 密封性能 | 支持单线密封(Single Wire Seal, SWS) |
    | 端子厚度 | 0.6 mm |
    | 接触电镀材料 | 锡 (Tin) |
    | 接口电镀材料 | 金 (Au) |

    3. 产品特点和优势


    特点:
    1. 锁定功能:采用一级锁扣设计,提供稳固的机械连接,防止意外松脱。
    2. 密封性能:具有优异的防水防尘能力,特别适合恶劣环境下的应用。
    3. 兼容性强:支持多种导线规格,便于灵活配置。
    优势:
    - 可靠性高:通过严格的质量检测流程,确保长期稳定运行。
    - 易于安装:符合自动化生产线要求,大幅降低人工成本。
    - 环保合规:符合RoHS、ELV、REACH等环保法规标准。

    4. 应用案例和使用建议


    应用案例:
    - 汽车ECU连接:用于控制单元之间的信号传递。
    - 传感器节点:支持高压与低压传感器的数据交换。
    使用建议:
    - 在极端温度环境下使用时,建议搭配专门的密封套件以增强防护效果。
    - 对于高频应用场合,考虑添加额外的屏蔽措施来减少电磁干扰。

    5. 兼容性和支持


    兼容性:
    - 可与TE Connectivity提供的其他附件(如密封塞、拔出工具等)完美配合。
    - 与主流汽车制造厂商的标准匹配度高,便于集成到现有系统中。
    支持服务:
    - 客户技术支持热线:+1 800 522 6752
    - 在线资源库:TE官网提供详尽的产品文档和技术资料。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 检查锁扣是否正确插入并完全锁定。 |
    | 端子过热 | 减少负载电流或改善散热条件。 |
    | 密封失效 | 更换新的密封圈或重新安装密封件。 |

    7. 总结和推荐


    综合评估:
    MCON 1.2 系列端子凭借其卓越的可靠性和广泛的适用性,在汽车电子行业中表现出色。它不仅满足了严格的行业标准,还提供了丰富的附加功能,使得其在市场上极具竞争力。
    推荐使用:
    对于需要高性能、高可靠性的汽车连接场景,TE Connectivity MCON 1.2 是一个值得信赖的选择。强烈建议将其作为优先选项纳入项目规划之中。

1718760-2参数

参数
类型 Connector Headers and PCB Receptacles
线规 18-20 AWG
触头镀层
触头端接 压接
触头镀层厚度 800nm
长*宽*高 16.3mm(长度)*4.2mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

1718760-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1718760-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 1718760-2 1718760-2数据手册

1718760-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 0.897
12000+ ¥ 0.8781
24000+ ¥ 0.8516
库存: 24000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 5382
