102548-5

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 760nm 金 22-26 AWG 压入式 11.6mm(长度)*2.03mm(高度)
供应商型号: TS-102548-5
供应商: 海外现货
标准整包数: 12500

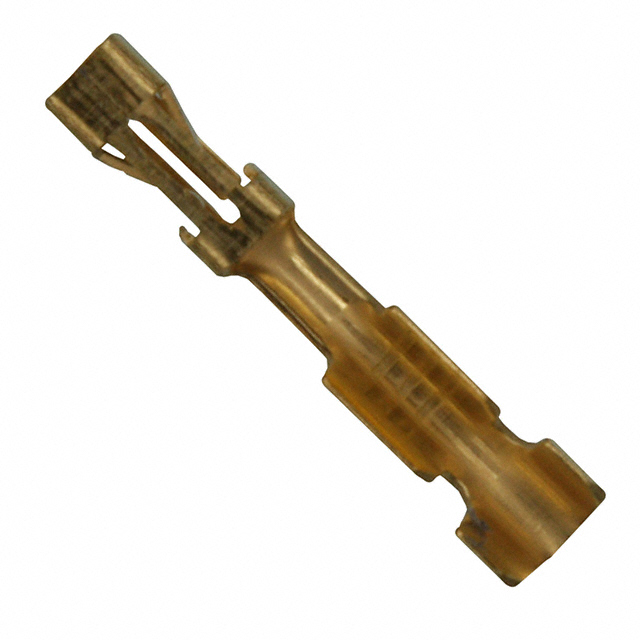

TE CONNECTIVITY 矩形连接器 - 触头 102548-5

102548-5概述

    AMPMODU 0.025 [0.64] Square Interconnection System: Single-Row Surface Mount Receptacle Assemblies

    1. 产品简介


    AMPMODU 0.025 [0.64] 平方接插件系统是一种行业标准,已为几乎每个行业和市场提供了多年通过孔式互连。随着技术的进步,AMPMODU 产品线也在不断发展。本手册介绍的是单排表面贴装垂直插座组件,这些组件适用于满足您对第 II 级封装的需求,同时适应从波峰焊接到表面贴装回流(红外线和蒸汽相)工艺的技术进步。
    该组件提供可靠的功能和优势,如正向插入的闭合入口设计,双梁接头接触,高耐温玻璃填充热塑性塑料外壳,金锡镀层以及金属保持装置,所有这些都使得该组件能够在复杂的电路板组装过程中提供优异的性能和耐用性。

    2. 技术参数


    - 尺寸(单位:英寸/毫米)
    - 接触间距:.100 [2.54]
    - 保持器间距:.200 [5.08]
    - 位置数量:2 至 80
    - 最大堆叠高度:4.00 [101.60]
    - 电气参数
    - 额定电压:250 VAC
    - 额定电流:单个接触点最大 3.0 安培;当连接器完全通电时,每个接触点最大 2.0 安培
    - 工作温度范围:插座组件 -65°C 至 +125°C;接头 -65°C 至 +105°C
    - 耐压:750 VAC
    - 终端电阻:12 毫欧姆(最大)
    - 绝缘电阻:5000 兆欧姆(最小)
    - 机械参数
    - 插拔力:插座组件插拔力最大 9.0 盎司 [2.50N] / 最小 1.5 盎司 [0.42N] 每个接触点
    - 循环测试:至少 200 次循环(0.000030 [0.00076] 金镀层接触点)

    3. 产品特点和优势


    - 可靠的金/锡镀层:采用双层金锡镀层,在接点区域提供可靠接口,在焊点区域提供增强的可焊性。
    - 正向插入设计:封闭式入口设计提供引导斜面,确保正向插接,有效避免错插。
    - 耐高温材料:黑色玻璃填充热塑性塑料外壳,UL 认证等级达到 94V-0,能够承受红外线或蒸汽相回流过程。
    - 机械保持装置:集成的金属保持装置在焊接前后的过程中提供出色的插入/拔出力比,最大插入力 20 磅 [89N],最小拔出力 10 磅 [44.5N]。
    - 高可靠性:接头使用双悬臂结构,确保了可靠连接,且具有 UL 和 CSA 认证。

    4. 应用案例和使用建议


    - 应用案例:适合用于需要高密度连接的应用场合,例如工业自动化、医疗设备、通讯基础设施等。
    - 使用建议:由于采用了金属保持装置,安装过程中应注意确保 PCB 位置正确,避免导致接触不良。建议在实际使用前进行完整的电气和机械测试以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:AMPMODU 系列的组件可以与相同系列的插头组件匹配,确保良好的兼容性。
    - 技术支持:Tyco Electronics 提供详尽的产品文档和技术支持服务,包括详细的设计指南、电气参数表等。

    6. 常见问题与解决方案


    - 问题 1:插拔力不一致
    - 解决办法:检查 PCB 是否平整,金属保持装置是否有损坏,重新定位或更换 PCB。

    - 问题 2:接触不良
    - 解决办法:检查焊接质量,确认是否有虚焊或短路现象,必要时重新焊接。

    7. 总结和推荐


    总结:AMPMODU 单排表面贴装垂直插座组件以其高可靠性和优良的性能,广泛应用于各个高科技领域。其独特的机械保持装置、可靠的镀层和耐温外壳使其在市场上具有很强的竞争优势。
    推荐:基于以上描述和性能参数,AMPMODU 单排表面贴装垂直插座组件是一款值得信赖的产品,特别是在需要高密度、高性能互连的场合。建议在涉及高可靠性要求的项目中优先选择此产品。

102548-5参数

参数
线规 22-26 AWG
触头镀层
触头端接 压接
触头镀层厚度 760nm
类型 Connector Headers and PCB Receptacles
长*宽*高 11.6mm(长度)*2.03mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

102548-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

102548-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 102548-5 102548-5数据手册

102548-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12500+ $ 0.3099 ¥ 2.634
25000+ $ 0.2913 ¥ 2.4763
37500+ $ 0.2782 ¥ 2.3644
62500+ $ 0.2725 ¥ 2.3159
库存: 25000
起订量: 12500 增量: 12500
交货地:
最小起订量为:12500
合计: ¥ 32925
