106529-2

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 功率 压接 锡 18-22 AWG 压入式 14.8mm(长度)*3.6mm(高度)
供应商型号: 106529-2
供应商: 云汉优选
标准整包数: 1

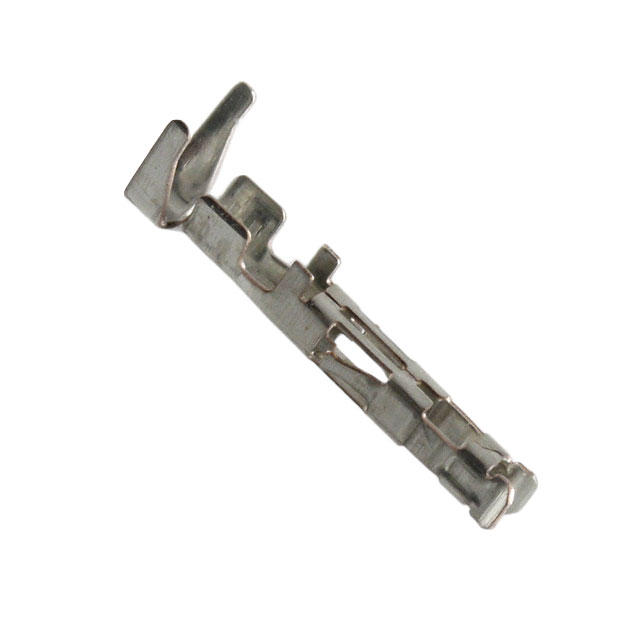

TE CONNECTIVITY 矩形连接器 - 触头 106529-2

106529-2概述

    AMP-DUAC Connectors: Comprehensive Technical Overview

    1. 产品简介


    AMP-DUAC连接器是一种适用于电源应用的电线对板或电线对接头系统。该产品线由安装在2至24位置插头和插座连接器外壳中的接触件组成,这些接触件可用于电线对电线的应用。插座壳体可以与印刷电路板(PCB)垂直或直角插入式头组装件配合使用,而插头壳体可以是自由悬挂式的或是面板安装式的。头组装件配有预加载接触件,可以通过手动或自动机器人设备安装到PCB上。接触件可接受26至22号和22至18号AWG规格的导线。

    2. 技术参数


    - 尺寸:所有数值均以毫米为单位(如需要,提供英寸换算)。
    - 容差:除非另有说明,尺寸的容差为±0.13 mm(±0.005英寸),角度的容差为±2°。
    - 接触件类型:适用于26至22号和22至18号AWG规格的导线。
    - 接触件范围:包含接触件的安装、准备和焊接的所有关键参数。
    - 材料:使用FR-4或G-10玻璃环氧树脂作为PCB材料,厚度最大为1.78 mm。
    - 波峰焊温度范围:波峰焊接温度应保持在260°C(500°F)内,时间5秒;红外回流焊接温度应保持在240°C(464°F)内,时间30秒。

    3. 产品特点和优势


    AMP-DUAC连接器具有以下独特功能和优势:
    - 设计精密:用于电线对板和电线对接头系统的设计,适用范围广泛。
    - 高可靠性:通过精确的压接工艺确保接触的机械和电气性能。
    - 易于安装:接触件可自动或手动安装到PCB上,支持多种安装方式。
    - 兼容性强:设计与多种工具兼容,适应不同生产需求。

    4. 应用案例和使用建议


    AMP-DUAC连接器广泛应用于电源管理领域,例如计算机服务器、通信设备和汽车电子等。在实际使用中,需要注意导线的弯曲半径不得小于导线直径的10倍,以避免过度弯曲造成的损坏。此外,应使用适当的清洁剂进行焊接后的清洁,确保无残留物影响后续操作。

    5. 兼容性和支持


    AMP-DUAC连接器支持多种工具和设备,例如TE公司的各种机器和手工具,均可满足不同应用需求。制造商提供了详尽的技术文档和指导手册,以帮助用户正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题:焊接过程中导线损伤。
    - 解决方案:确保导线在焊接前已正确剥离,避免过度磨损或损伤。
    - 问题:接触件无法正确锁定。
    - 解决方案:检查接触件是否正确安装并压接到位,确保锁紧装置正常工作。

    7. 总结和推荐


    总体而言,AMP-DUAC连接器是一款性能可靠、应用广泛的优质产品,非常适合在电源管理和工业自动化等领域使用。对于需要高性能连接解决方案的项目,强烈推荐选择AMP-DUAC连接器。

106529-2参数

参数
触头端接 压接
触头镀层厚度 -
类型 功率
线规 18-22 AWG
触头镀层
长*宽*高 14.8mm(长度)*3.6mm(高度)
安装方式 压入式
零件状态 停产
包装方式 卷带包装

106529-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

106529-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 106529-2 106529-2数据手册

106529-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
