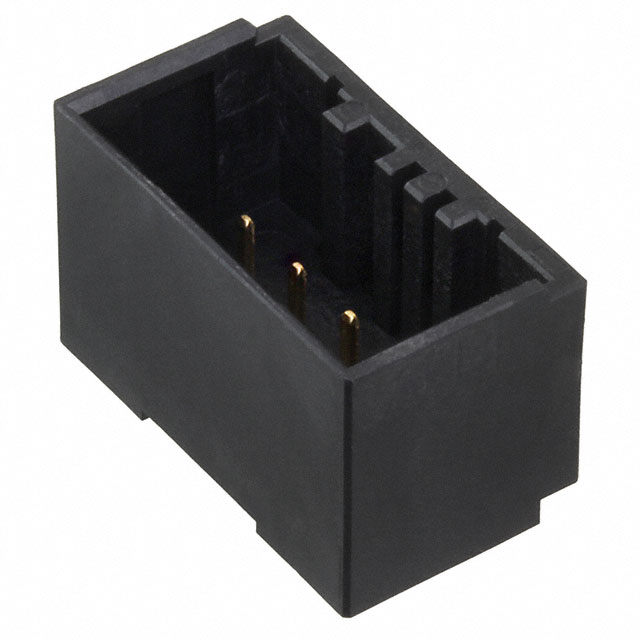

1-2013325-4

厂牌: TE CONNECTIVITY
产品描述: Detent Lock,Header 3.5mm 2 8pin 4A 380nm 金 黑色 通孔安装 20.2mm*11.4808mm*12.446mm
供应商型号: W-1-2013325-4
供应商: 云汉优选
标准整包数: 23
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 1-2013325-4

1-2013325-4概述


    产品简介


    本产品是一款垂直安装的PCB端子座,用于线对板连接。它适用于多种电子产品中需要信号和电源传输的应用场合。该产品具有8个位置,中心线间距为3.5毫米(0.137英寸),采用了完全屏蔽设计,表面镀金处理,确保了高可靠性和耐久性。其通过孔焊接(Through Hole - Solder)安装方式使得在印刷电路板上的固定更加牢固。产品系列为动态1000系列(Dynamic 1000 Series),由TE Connectivity生产,旨在提供高性能的连接解决方案。

    技术参数


    - 安装方式:垂直安装
    - 中心线间距:3.5毫米(0.137英寸)
    - 位数:8位
    - 行数:2行
    - 连接系统:线对板(Wire-to-Board)
    - 接头类型:全屏蔽(Fully Shrouded)
    - 颜色:黑色
    - 接触面积镀层材料:金
    - 接触面积镀层厚度:0.38微米(15微英寸)
    - 电流额定值:4安培
    - 安装方法:通孔焊接(Through Hole - Solder)
    - 温度范围:-30℃至105℃(-22℉至221℉)
    - 包装方式:管装
    - 认证标准:符合欧盟RoHS指令(2011/65/EU)、欧盟ELV指令(2000/53/EC)、中国RoHS 2指令(MIIT Order No. 32, 2016)、REACH法规(EC)No. 1907/2006

    产品特点和优势


    1. 垂直安装:便于在空间有限的环境中进行布线和安装。
    2. 全屏蔽设计:有效防止电磁干扰,提高了信号传输的稳定性。
    3. 镀金接触面:延长使用寿命,保证长期稳定的电气连接。
    4. 4安培电流额定值:适合高电流应用,确保可靠的电力传输。
    5. 高操作温度范围:适应宽泛的工作环境,满足严苛条件下的需求。
    6. CE标志合规:符合多项国际环保和安全标准,确保产品的质量和可靠性。

    应用案例和使用建议


    应用案例
    这款端子座广泛应用于通信设备、汽车电子、工业控制等领域。例如,在通信基站中,它可以用于连接电源模块和信号处理单元;在汽车电子系统中,可以用于连接车载电脑和其他控制模块。
    使用建议
    1. 在焊接时,要严格按照焊锡温度和时间的要求操作,避免因过热导致端子座损坏。
    2. 在安装过程中,确保端子座与印刷电路板的垂直度,以提高机械稳定性和电气性能。
    3. 注意端子座的正确方向和定位,避免插反或错位。

    兼容性和支持


    该产品与系列中的其他连接器相兼容,如TE Part #170359-1和TE Part #1-1827875-2。此外,TE Connectivity还提供了全面的技术支持和售后服务,包括电话支持(+1 800 522 6752)和在线文档(如产品说明书和CAD文件)。客户可以通过TE的官方网站获取更多相关信息和技术资料。

    常见问题与解决方案


    1. 问题:端子座如何正确安装?
    - 解决办法:确保端子座与印刷电路板垂直安装,并使用适当的工具和工艺进行焊接,避免短路和虚焊。

    2. 问题:接触电阻偏高怎么办?
    - 解决办法:检查接触面是否清洁和镀层是否完好,如有必要重新焊接或更换端子座。

    3. 问题:无法正确插入匹配的插座怎么办?
    - 解决办法:确认端子座与插座的接口是否匹配,查看是否有误插的情况发生。

    总结和推荐


    总的来说,这款垂直安装的8位线对板端子座具有出色的电气性能和可靠性,适合各种工业和消费类电子应用。其全屏蔽设计和高电流额定值使其成为通信设备、汽车电子、工业自动化等领域的理想选择。如果你需要一款高效、稳定且符合多项国际环保和安全标准的产品,我们强烈推荐使用这款TE Connectivity的端子座。为了确保最佳效果和长寿命,建议在安装和使用过程中遵循制造商的指导说明。

1-2013325-4参数

参数
间距-配接 3.5mm
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
类型 Detent Lock,Header
额定电流 4A
防护等级 -
颜色 黑色
排数 2
针脚数 8pin
长*宽*高 20.2mm*11.4808mm*12.446mm
安装方式 通孔安装
应用等级 工业级,通用级
零件状态 在售
包装方式 散装,管装
