2842131-5

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2mm 2 10pin 2A 380nm 金 通孔安装
供应商型号: N-2842131-5
供应商: 云汉优选
标准整包数: 58

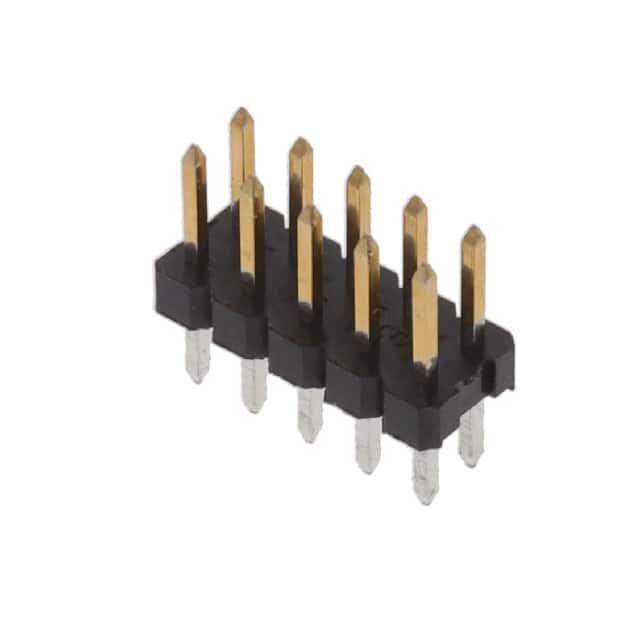

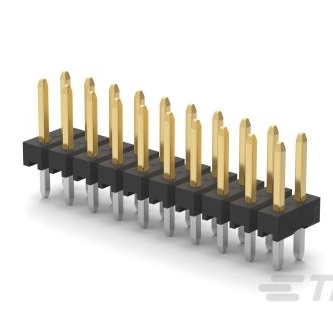

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2842131-5

2842131-5概述

    AMPMODU 2 mm Breakaway Headers 技术手册

    产品简介


    TE Connectivity(TE)的AMPMODU 2 mm连接器系列为板对板和线对板解决方案提供了广泛可靠的连接器。这些2毫米接头比标准2.54毫米[0.100英寸]中心线在PCB上占用的空间少38%,使客户能够在其板上构建更多的功能。我们的断开式接头与市场上其他主要品牌插座兼容,适用于自动表面贴装、通孔回流及传统通孔安装,为客户提供多种PCB组装选项。产品提供单行和双行选项、垂直和直角方向,并以管式和带式包装供应,适合不同类型的产线处理系统。

    技术参数


    - 材料:
    - 镀层:30 µ” [0.76 µm]金、15 µ” [0.38 µm]金、4 µ” [0.1 µm]金镀层、锡
    - 接触材料:磷青铜
    - 壳体材料:高温塑料(LCP),黑色
    - 环境:UL94 V0,低卤素;操作环境等级III
    - 规格:
    - 产品规范:108-64040
    - 应用规范:114-64040
    - 符合RoHS和REACH标准
    - UL认证中
    - VDE认证
    - 电气:
    - 最大电流:2A
    - 绝缘耐压:650VAC
    - 操作电压:125VDC 或 125VAC RMS
    - 机械:
    - 工作温度:锡镀层 -40°C 至 105°C,金镀层 -40°C 至 125°C
    - 可焊性:可回流焊,最高温度260°C
    - 振动:电气不连续性不超过1微秒

    产品特点和优势


    - 节省空间:与2.54毫米中心线相比,节省38%的PCB空间,允许更多功能的集成。
    - 高效成本:通过自动化表面贴装和通孔回流制造工艺,实现高效的成本效益。
    - 互换性:与其他主要品牌的插座兼容,方便选择与安装。

    应用案例和使用建议


    - 应用场景:PLC/IO设备、伺服驱动器、物料搬运设备、楼宇和家庭自动化、工业控制、机器人、仪器仪表和测试设备。
    - 使用建议:建议在复杂的多层板设计中使用,以便更好地节省空间并增加功能密度。同时,为了保证电气性能和机械稳定性,确保良好的焊接质量和符合工作环境条件。

    兼容性和支持


    - 兼容性:与市场上其他主要品牌插座兼容,便于安装和集成。
    - 支持:TE Connectivity提供广泛的技术支持和售后服务,包括咨询、培训和技术文档等资源。

    常见问题与解决方案


    - 问题1:接头在焊接时容易产生虚焊。
    - 解决方案:检查焊接工艺和工具,确保焊接温度和时间控制得当。可以参考TE提供的焊接指南进行优化。
    - 问题2:接头在振动条件下电气连续性受影响。
    - 解决方案:选择高稳定性镀层如金镀层,并确保安装稳固。遵循TE的安装指导进行正确安装。

    总结和推荐


    AMPMODU 2 mm断开式接头是一款高效、成本效益高且易于集成的连接器。其显著的优势在于节省PCB空间,适用于多种工业应用场景。建议在需要高可靠性和紧凑布局的设计中优先考虑此产品。TE Connectivity提供的全面支持和服务使得此产品的使用更加便捷和可靠。因此,强烈推荐使用AMPMODU 2 mm断开式接头。

2842131-5参数

参数
间距-配接 2mm
额定电流 2A
防护等级 -
排数 2
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
颜色 -
针脚数 10pin
安装方式 通孔安装
零件状态 在售
包装方式 管装

2842131-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2842131-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2842131-5 2842131-5数据手册

2842131-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
