HSC2006R8J

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 6.8Ω ±5% ±50ppm/℃ 法兰安装 90mm*73mm*42mm
供应商型号: 7205518
供应商: 海外现货
标准整包数: 1

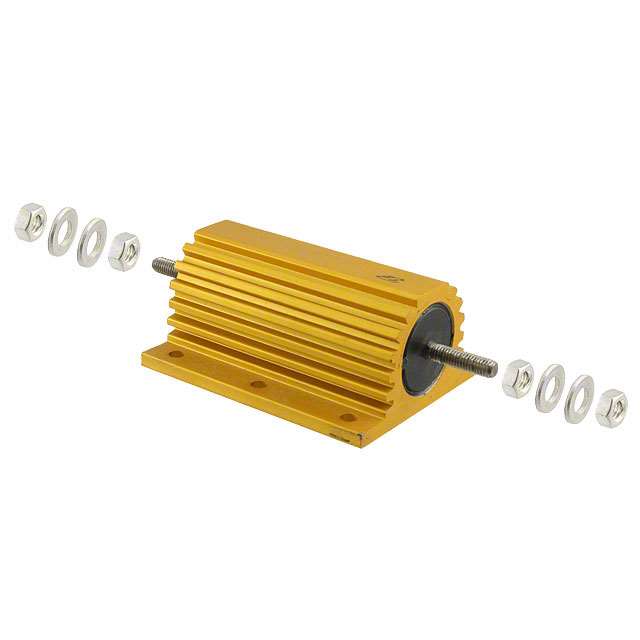

TE CONNECTIVITY 网络阵列电阻 HSC2006R8J

HSC2006R8J概述

    电子元器件产品技术手册:铝制封装功率电阻

    产品简介


    铝制封装功率电阻(HS系列)是TE Connectivity公司生产的高性能电子元件,适用于广泛的应用领域。该系列产品包括5瓦至300瓦的电阻器,能够在有限的空间内高效地消散高功率,并保持较低的表面温度。HS系列电阻器采用高品质材料制造,确保长期的可靠性和稳定性。此外,该系列提供多种定制选项,包括绕线、端接方式和安装方法,以满足各种特定应用的需求。

    技术参数


    以下是HS系列电阻器的主要技术参数和规格:
    | 参数 | HSA5, 10 | HSA25 | HSA50 | HSC75 |

    | 额定功耗(带散热片) | 10W, 16W | 25W | 50W | 75W |
    | 额定功耗(无散热片) | 5.5W, 8W | 12.5W | 20W | 45W |
    | 电阻值范围 | R01 - 10KΩ | R01 - 15KΩ | R01 - 100KΩ | R05 - 50KΩ |
    | 最大工作电压 | 160V | 265V | 1250V | 1400V |
    | 绝缘电阻(干燥) | ≥10,000MΩ | ≥10,000MΩ | ≥10,000MΩ | ≥10,000MΩ |
    | 绝缘电阻(湿气测试后) | ≥1000MΩ | ≥1000MΩ | ≥1000MΩ | ≥1000MΩ |
    | 击穿电压(峰值) | 1400V | 1400V | 2500V | 5000V |
    HSC系列:
    | 参数 | HSC75 | HSC100 | HSC150 | HSC200 | HSC250 | HSC300 |
    ||
    | 额定功耗(带散热片) | 75W | 100W | 150W | 200W | 250W | 300W |
    | 额定功耗(无散热片) | 45W | 50W | 55W | 50W | 60W | 75W |
    | 电阻值范围 | R05 - 50KΩ | R10 - 100KΩ | R10 - 100KΩ | R10 - 50KΩ | R10 - 68KΩ | R10 - 82KΩ |
    | 最大工作电压 | 1400V | 1900V | 2500V | 1900V | 2200V | 2500V |
    | 击穿电压(峰值) | 5000V | 5000V | 5600V | 5600V | 5600V | 5600V |

    产品特点和优势


    1. 高可靠性:HS系列电阻器具有经过验证的可靠性,拥有超过50年的设计和制造经验。
    2. 广泛的适用性:从5瓦到300瓦的宽泛功率范围,适合各种应用需求。
    3. 优良的稳定性:在1000小时内的电阻变化率仅为1%,保证长期稳定性能。
    4. 高效散热:通过高效的铝制外壳和可选散热片,迅速将热量散发出去。
    5. 定制化解决方案:提供多种绕线、端接方式和安装方法,适应不同的应用需求。

    应用案例和使用建议


    HS系列电阻器广泛应用于多个领域,如制动电阻、平衡电阻、电容器充电和放电、浪涌保护器、滤波器以及电力机械的一般用途。在实际应用中,为了确保最佳性能,建议如下:
    1. 正确选择散热片:根据功率需求选择合适的散热片,以确保电阻器不会过热。
    2. 合理布局:确保电阻器周围有足够的空间进行散热,避免因局部过热导致损坏。
    3. 定期检查:对于长时间运行的应用场合,定期检查电阻器的工作状态,确保其正常运行。

    兼容性和支持


    HS系列电阻器与多种标准电子元件和设备兼容,易于集成到现有系统中。TE Connectivity提供全面的技术支持和维护服务,帮助客户解决任何可能遇到的问题。

    常见问题与解决方案


    1. 电阻值漂移问题
    - 解决方案:按照手册建议,适当降低电阻器的额定功耗,特别是在高温环境下。
    2. 散热不良问题
    - 解决方案:增加散热片或改善通风条件,确保电阻器在安全的工作温度范围内运行。
    3. 接触不良问题
    - 解决方案:检查并紧固所有连接点,确保良好的电气接触。

    总结和推荐


    HS系列铝制封装功率电阻器以其高可靠性、广泛应用范围和优秀的性能表现,成为市场上极具竞争力的产品。其广泛的应用场景和灵活的定制能力使其成为多种工业应用的理想选择。我们强烈推荐这一系列电阻器给需要高性能、高稳定性的客户。
    希望以上信息能帮助您更好地了解HS系列电阻器的特点和应用,如有任何疑问或需要进一步的帮助,请随时联系我们。

HSC2006R8J参数

参数
电阻值 6.8Ω
电阻个数 -
精度 ±5%
温度系数 ±50ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 90mm*73mm*42mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装,托盘

HSC2006R8J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC2006R8J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSC2006R8J HSC2006R8J数据手册
