3-794635-2

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 2pin 5A 760nm 金 黑色 贴片安装
供应商型号: Q-3-794635-2
供应商: 期货订购
标准整包数: 750
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 3-794635-2

3-794635-2概述

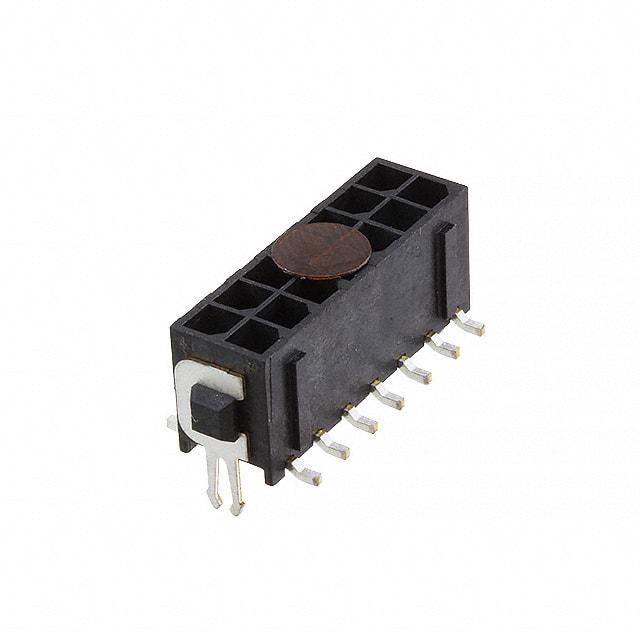

    TE Connectivity Micro Mate-n-Lok Connector

    产品简介


    TE Connectivity的Micro Mate-n-Lok连接器是一种垂直安装的表面贴装型机械保持装置,具有双排结构。这种连接器特别适用于需要高密度连接的应用场景,如电信设备、计算机、工业控制系统和消费电子设备等。其独特的设计确保了可靠的连接,同时提供了卓越的性能和耐用性。

    技术参数


    - 尺寸:长度为37.30 mm,宽度为40.00 mm,高度为4.00 mm(典型值)。
    - 插针数:从2到24个不等,支持多种配置。
    - 材料:接触件采用黄铜制成;外壳由UL 94V-0级阻燃尼龙制成,颜色为黑色;保持器由磷青铜制成。
    - 镀层:接触件镀有0.76μm最小厚度的金和2.54μm最小厚度的镍,焊接尾部镀有2.54μm最小厚度的无铅锡;保持器镀有2.54μm最小厚度的无铅锡。
    - 推荐PCB厚度:1.57 mm。
    - 包装方式:可选带状包装和散装。

    产品特点和优势


    - 高可靠性:由于采用了坚固的机械保持结构,确保了连接器在长时间使用后仍能保持稳定可靠的连接。
    - 多功能性:支持多种插针数量和配置,适应不同的应用场景。
    - 耐用性强:采用优质材料和先进镀层技术,能够在严苛环境下长期稳定工作。
    - 易于安装:表面贴装设计使得安装过程简单快捷。

    应用案例和使用建议


    - 电信设备:用于信号传输的高密度连接,例如交换机和路由器的内部连接。
    - 计算机系统:可用于主板上的各种接口连接,提高系统的可靠性和稳定性。
    - 工业控制系统:适用于需要频繁插拔的场合,如自动化设备和测试仪器。
    使用建议:
    - 在安装前确保PCB板清洁,以避免灰尘和杂质影响连接效果。
    - 选择合适的插针数量和配置,根据具体的应用需求进行定制。
    - 安装时注意接触件和保持器的正确方向,避免损坏连接器。

    兼容性和支持


    - 兼容性:此连接器适用于多种类型的PCB板,可以与同类产品互换使用。
    - 支持:TE Connectivity提供详细的技术文档和支持服务,帮助用户快速解决问题并提升产品的使用效率。

    常见问题与解决方案


    - 问题:连接器在安装过程中容易脱落。
    解决方案:确保所有接触件和保持器都正确安装,并且没有受到物理损伤。检查PCB板是否有足够的焊料以确保良好的焊接。
    - 问题:连接器信号传输不稳定。
    解决方案:确认插针数量和配置是否符合设计要求,检查是否有短路或断路情况。使用适当的测试工具进行信号完整性测试。

    总结和推荐


    TE Connectivity的Micro Mate-n-Lok连接器以其高可靠性、多功能性和易用性,在多个领域展现出强大的市场竞争力。它的设计和制造标准符合行业最高要求,适用于各种高密度连接场景。我们强烈推荐此产品给需要高性能连接器的应用场景。无论是电信设备还是工业控制系统,Micro Mate-n-Lok连接器都能提供卓越的连接解决方案。

3-794635-2参数

参数
排数 2
防护等级 -
触头镀层厚度 - 配接 760nm
颜色 黑色
针脚数 2pin
额定电流 5A
触头镀层 - 配接
间距-配接 3mm
类型 Header,Locking Ramp
安装方式 贴片安装
应用等级 工业级,照明级,通用级
零件状态 在售
包装方式 盒装,卷带包装

3-794635-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-794635-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 3-794635-2 3-794635-2数据手册

3-794635-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ $ 2.1375 ¥ 17.5275
1250+ $ 2.0125 ¥ 16.5025
5000+ $ 1.7625 ¥ 14.4525
10000+ $ 1.6125 ¥ 13.2225
25000+ $ 1.4125 ¥ 11.5825
库存: 75000
起订量: 750 增量: 750
交货地:
最小起订量为:750
合计: ¥ 13145.62
直接购买
加入购物车
