HSC20064RJ

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 64Ω ±5% ±50ppm/℃ 法兰安装 90mm*73mm*42mm
供应商型号: HSC20064RJ
供应商: Master
标准整包数: 2

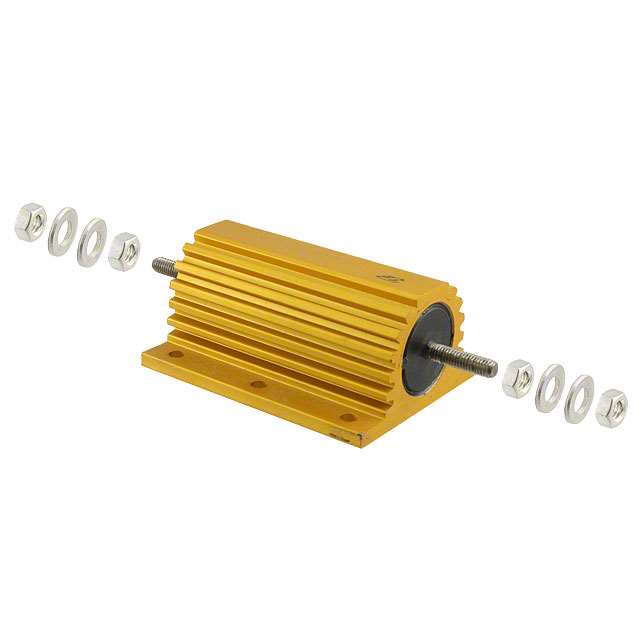

TE CONNECTIVITY 网络阵列电阻 HSC20064RJ

HSC20064RJ概述

    # 高品质铝壳功率电阻产品手册

    产品简介


    产品类型
    铝壳功率电阻是一种高可靠性的电子元器件,属于铝壳封装的产品系列。这些电阻主要用于电力供应系统、动力发电机和牵引工业领域的一般用途。
    主要功能
    - 消耗高功率于有限空间内
    - 表面温度低
    - 适用于多种应用场合
    应用领域
    这些电阻广泛应用于多个领域,如制动电阻、平衡电阻、电容器充电和放电、保险丝(Crowbar)、滤波器等。它们也常用于电气机械的一般用途,可以通过分销商获取。

    技术参数


    | 特性 | HSA5, HSA10, HSA25, HSA50, HSC75 | HSC100, HSC150, HSC200, HSC250, HSC300 |
    |
    | 额定功率 | 5W 至 75W | 100W 至 300W |
    | 散热装置下的耗散功率 | 10W 至 75W (带散热片) | 100W 至 300W (带散热片) |
    | 不带散热片的最大耗散功率 | 5.5W 至 45W | 50W 至 75W |
    | 最小电阻值 | R01 | R05 |
    | 最大电阻值 | 10KΩ 至 50KΩ | 100KΩ 至 82KΩ |
    | 最大工作电压 | DC 或 ACrms 160V 至 1400V | DC 或 ACrms 1900V 至 2500V |
    | 绝缘强度 | 交流峰值 1400V 至 5000V | 交流峰值 5000V 至 5600V |
    | 稳定性 | 1% 至 3% 的电阻变化 | 2% 至 3% 的电阻变化 |
    | 标准散热片面积 | 41500 mm² 至 99500 mm² | 99500 mm² 至 578000 mm² |
    | 厚度 | 11mm 至 13mm | 3mm |
    | 安装孔数量 | 2 孔 | 4 孔 或 6 孔 |

    产品特点和优势


    - 高可靠性:通过长期的设计和制造经验,本产品系列具备高可靠性。
    - 广泛适用性:覆盖从5W到300W的广泛功率范围,适用于各个行业。
    - 定制设计:提供多种绕线方式、端子类型及安装方式的定制方案。
    - 高性能版本:提供低阻值、低电感和高电压版本以满足不同需求。
    - 稳定性:良好的长时稳定性,经过优化以降低电阻变化。

    应用案例和使用建议


    实际应用案例
    - 制动电阻:用于电动汽车和其他需要高效制动系统的场合。
    - 平衡电阻:在电力系统中用于负载均衡。
    - 电容器充电与放电:为各种储能设备提供安全可靠的充电与放电通路。
    - 滤波器:用于电力系统中的滤波。
    使用建议
    1. 在安装时,请务必选择合适的散热片,确保电阻能够有效散热。
    2. 当需要处理脉冲电流时,请遵循手册中的推荐设置进行降额操作,以延长使用寿命。
    3. 为保证最佳性能,在使用时推荐使用专业的导热膏。

    兼容性和支持


    - 兼容性:该系列产品可以与其他标准电子元器件兼容,但具体兼容情况需根据具体应用场合进行评估。
    - 支持与维护:TE Connectivity 提供技术支持和售后服务,用户可通过官网、电话或在线聊天获得帮助。

    常见问题与解决方案


    1. 问:如何确定合适的散热片?
    - 答:请参考手册中的推荐规格和尺寸,根据实际功耗来选择合适的散热片。
    2. 问:长时间使用后电阻值变化大怎么办?
    - 答:定期对电阻进行测试,并考虑更换或调整电路参数,确保长期稳定运行。
    3. 问:使用脉冲电流时需要注意什么?
    - 答:务必进行适当的降额操作,以减少电阻的变化率并延长使用寿命。

    总结和推荐



    总结


    铝壳功率电阻系列产品具有出色的性能和广泛的适用性,特别适合需要高功率消耗和良好稳定性的应用场合。TE Connectivity 的长期经验和高品质的制造工艺使得这些电阻在市场上具有很强的竞争优势。
    推荐
    我们强烈推荐使用 TE Connectivity 的铝壳功率电阻系列产品,无论是对于研发还是工业应用,都能提供可靠的支持和优异的表现。

HSC20064RJ参数

参数
电阻值 64Ω
电阻个数 -
精度 ±5%
温度系数 ±50ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 -
长*宽*高 90mm*73mm*42mm
安装方式 法兰安装
零件状态 在售
包装方式 散装,托盘

HSC20064RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC20064RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSC20064RJ HSC20064RJ数据手册

HSC20064RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 38.0083 ¥ 316.0233
6+ $ 35.8065 ¥ 297.7163
26+ $ 32.913 ¥ 273.5132
50+ $ 32.2619 ¥ 264.1929
100+ $ 29.4662 ¥ 241.2984
250+ $ 27.4617 ¥ 224.8836
500+ $ 27.4617 ¥ 224.8836
库存: 20
起订量: 2 增量: 0
交货地:
最小起订量为:2
合计: ¥ 632.04
直接购买
加入购物车
