826926-4

厂牌: TE CONNECTIVITY

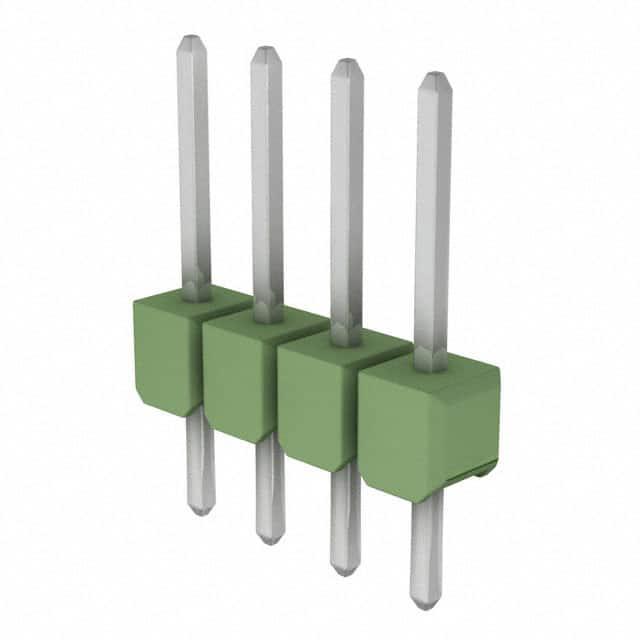

产品描述: TE Connectivity 2.54mm间距4p单排排针 板对板, 线对板连接器, AMPMODU MOD II系列, 直角, 通孔安装
供应商型号: N-826926-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 826926-4

826926-4概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文档涉及的产品为TE Connectivity生产的AMPMODU系列2.54毫米中心线插针式垂直焊锡式板对板连接器(型号:826926-4)。该连接器属于PCB连接器中的PCB头和插座类型,主要用于信号传输,适用于电子设备中的电路连接。它通过垂直安装方式固定在印刷电路板上,具有可断开的特点,便于维修和更换。

    2. 技术参数


    - 连接器系统:板对板
    - 安装方向:垂直
    - 位置数量:4个
    - 中心间距:2.54毫米(0.1英寸)
    - 材料:PCB接触区域采用镀锡工艺,基体材料为磷青铜
    - 绝缘电阻:≥5000兆欧
    - 耐压:750 Vrms
    - 接合负载能力:最大电流承载能力5安培
    - 操作温度范围:-65至105摄氏度(-85至221华氏度)
    - 颜色:绿色
    - 包装数量:每盒1500个

    3. 产品特点和优势


    - 信号传输:该连接器专门用于信号传输,适用于各种复杂电子设备中的电路连接。
    - 热稳定性和耐久性:耐温范围广,最高可达105摄氏度,确保在极端条件下可靠运行。
    - 易用性:设计简单,易于装配和拆卸,方便维护和检修。
    - 环保合规:符合多项国际安全标准,包括UL 94V-0、REACH SVHC、欧盟RoHS、ELV等。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于汽车电子、工业自动化控制、通信设备等领域,例如汽车控制模块、机器人控制系统、服务器主板等。
    - 使用建议:在组装过程中,确保所有连接器位置正确无误;定期检查连接器接口是否有松动或腐蚀现象,及时维护以确保长期稳定运行。

    5. 兼容性和支持


    - 兼容产品:与多种TE系列产品兼容,如型号为2176094-2、3-1614959-9、7-1879417-8等的部件。
    - 技术支持:若在使用过程中遇到任何问题,可拨打技术支持电话+1 800 522 6752寻求帮助。

    6. 常见问题与解决方案


    - 问题1:接触不良。
    - 解决方案:检查连接器接口是否清洁且牢固连接。
    - 问题2:过热。
    - 解决方案:确保散热良好,必要时加装散热片。
    - 问题3:无法正常传输信号。
    - 解决方案:检查线路是否正确连接,确认无误后重新焊接连接器。

    7. 总结和推荐


    该产品凭借其优异的性能、广泛的适用性和出色的兼容性,在众多电子设备中表现出色。尤其适合需要频繁拆卸维护的应用场景。我们强烈推荐此款连接器,尤其是在需要高可靠性信号传输的领域。在选择合适的连接器时,确保充分考虑您的具体需求,并参考相关技术文档以获得最佳性能。

826926-4参数

参数
间距-配接 2.54mm
触头镀层厚度 - 配接 2μm
针脚数 4pin
触头镀层 - 配接
颜色 绿色
防护等级 -
排数 1
额定电流 5A
类型 Breakaway,Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

826926-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

826926-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 826926-4 826926-4数据手册

826926-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
900+ $ 0.1219 ¥ 1.0362
2200+ $ 0.1164 ¥ 0.9893
4400+ $ 0.1132 ¥ 0.9624
8700+ $ 0.1112 ¥ 0.945
18000+ $ 0.1091 ¥ 0.9277
库存: 97114
起订量: 900 增量: 1
交货地:
最小起订量为:900
合计: ¥ 932.58
直接购买
加入购物车
