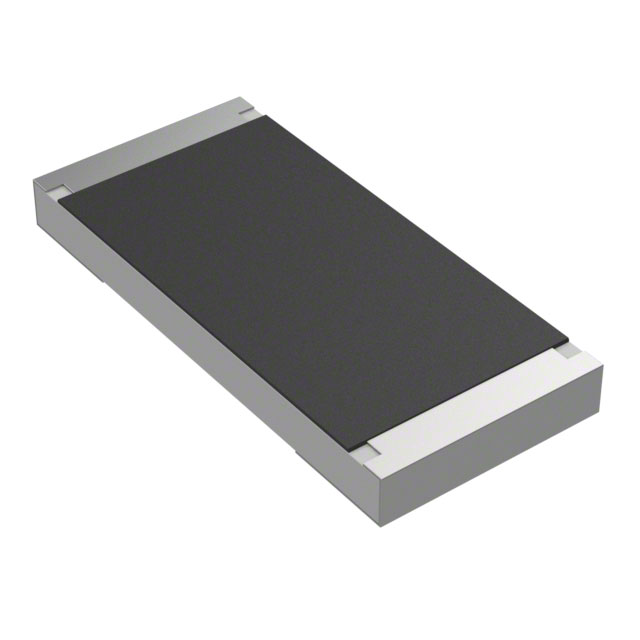

3550180KJT

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±100ppm/℃ 180KΩ 5W 4320 标准安装 11mm*5mm*1.2mm
供应商型号: N-3550180KJT
供应商: 云汉优选
标准整包数: 1000
TE CONNECTIVITY 其它固定电阻 3550180KJT

3550180KJT概述

    # TE Connectivity 3550系列厚膜高功率电阻技术手册

    产品简介


    TE Connectivity很高兴向大家介绍这款厚膜高功率电阻,它是3522系列的姐妹产品,适用于大规模自动化放置和广泛的应用场景。该系列电阻采用标准的7英寸卷带包装,每卷包含1000个单元。它们特别适合汽车电子、工业控制及电源管理等领域。

    技术参数


    电气特性
    - 额定功率(@70°C):5W
    - 电阻范围:1Ω ~ 10MΩ
    - 电阻容差:±1%,±5%
    - 温度系数(TCR):1Ω~10Ω ≤± 100PPM/℃,10.1Ω~10MΩ ≤± 100PPM/℃
    - 最大工作电压:300V
    - 最大过载电压:600V
    - 击穿电压:600V
    - 额定连续工作电压:根据以下公式确定:
    \[ RCWV = \sqrt{P \times R} \]
    - 工作温度范围:-55℃ ~ 155℃
    尺寸和构造
    - 型号:3550
    - 尺寸(单位:毫米):长度 L 11.00 ± 0.30,宽度 W 5.00 ± 0.25,高度 H 1.10 ± 0.10
    - 引脚长度:0.80 ± 0.20 和 2.40 ± 0.20

    产品特点和优势


    这款3550系列厚膜高功率电阻具有多种显著特点:
    - 高功率密度:能在70°C环境下达到5W的功率。
    - 自动放置适用:适用于大规模自动化生产流程。
    - 良好的温度系数:电阻值随温度变化稳定,TCR低至±100PPM/℃。
    - 广泛的电阻范围:可选电阻范围广,从1Ω到10MΩ。
    - 良好的机械强度:通过了多项严格的可靠性测试,包括温度循环、湿度和焊接测试。
    - 环保设计:符合欧盟RoHS、PAHs和PFOS指令,无卤素。

    应用案例和使用建议


    应用案例
    - 汽车电子:如电池管理系统和电动机控制系统。
    - 工业控制:如电机驱动器和电源管理。
    - 通信设备:如电源转换器和稳压模块。
    使用建议
    - 在高电流和高温环境下使用时,需注意适当的散热措施。
    - 在自动化生产线上放置时,确保自动化设备参数正确设置以避免损坏。
    - 长时间高负荷运行时,可参考手册中的负载寿命测试数据进行选型。

    兼容性和支持


    这款电阻具有良好的兼容性,可以与其他主流电子元器件和设备配合使用。TE Connectivity提供了全面的技术支持和售后服务,可以通过官网获取帮助。

    常见问题与解决方案


    1. 如何标识电阻值?
    - 对于E-96系列,采用4位数字标记法,前3位是有效位数,第4位表示零的数量。例如:1273表示127KΩ。
    - 对于E-24系列,采用3位数字标记法,前2位是有效位数,第3位表示零的数量。例如:124表示120KΩ。
    2. 焊接时如何保证质量?
    - 波峰焊:确保焊接温度为245°C ±3°C,浸焊时间为2-3秒。
    - 回流焊:需符合指定的回流焊曲线,确保焊接温度不超过260°C。

    总结和推荐



    总结


    TE Connectivity 3550系列厚膜高功率电阻是一款高性能的电子元件,具有优异的温度稳定性和可靠性。它不仅适用于汽车电子和工业控制领域,也适用于其他需要高功率密度和稳定性的应用场景。
    推荐
    强烈推荐在高功率和高可靠性需求的场合使用这款电阻。其优秀的温度稳定性、可靠的性能和广泛的应用范围使其成为电子设计工程师的理想选择。

3550180KJT参数

参数
额定功率 5W
电阻个数 -
引脚数量 -
电阻值 180KΩ
温度系数 ±100ppm/℃
精度 ±5%
长*宽*高 11mm*5mm*1.2mm
通用封装 4320
安装方式 标准安装
零件状态 在售
包装方式 卷带包装

3550180KJT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
