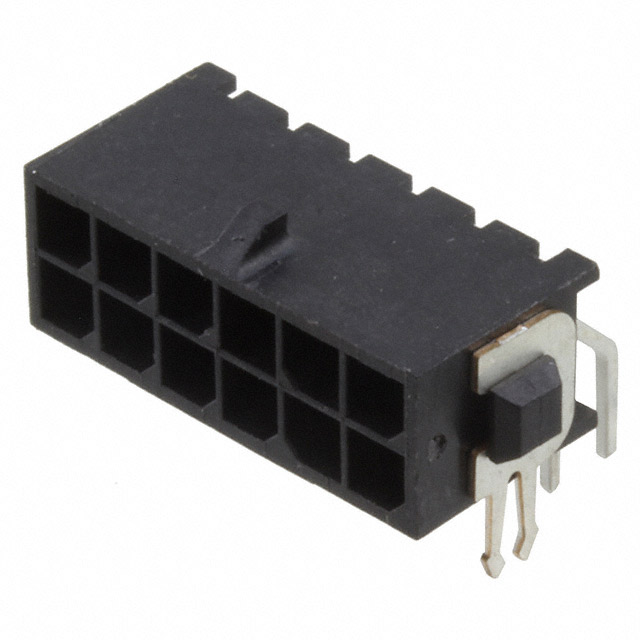

4-794677-2

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 12pin 5A 2.54μm 锡 黑色 通孔安装 22mm(长度)
供应商型号: A108396-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-794677-2

4-794677-2概述


    产品简介


    本文将介绍一款适用于电路板连接的电子元器件——PCB Mount Header(4-794677-2),它是一款适用于电线到电路板连接的直角插头,包含12个位置,中心线间距为3毫米(0.118英寸)。该产品采用全屏蔽设计,镀锡并通过通孔焊接方式固定在电路板上,属于Micro MATE-N-LOK系列产品。

    技术参数


    - 连接器类型:直角型,电线到电路板
    - 中心线间距:3毫米(0.118英寸)
    - 位置数:12
    - 排数:2
    - 接触点规格:
    - 接触面积长度:4.15毫米(0.163英寸)
    - 接触尺寸:0.64毫米(0.025英寸)
    - 接触区域的表面处理:磨光锡
    - 电气特性:
    - 工作电压:250伏交流电
    - 接触载流能力(最大):5安培
    - 载流能力:12个电源位置
    - 机械特性:
    - 安装方法:通过孔焊
    - 尺寸:连接器长度22毫米(0.866英寸)、高度7.37毫米(0.29英寸)、宽度8.92毫米(0.351英寸)
    - PCB厚度(推荐):1.57毫米(0.062英寸)
    - 排与排之间的间隔:3毫米(0.118英寸)
    - 工作条件:
    - 操作温度范围:-40至105摄氏度(-40至221华氏度)

    产品特点和优势


    这款PCB Mount Header具有以下几个显著的特点和优势:
    - 全屏蔽设计:可以防止电磁干扰,提高信号传输的可靠性。
    - 高载流能力:能够承载高达5安培的最大电流,适合多种电力应用场合。
    - 兼容多种标准:符合欧盟RoHS、ELV、REACH等多项国际标准,确保安全环保。
    - 易于安装和维修:通过孔焊固定,便于维修更换。

    应用案例和使用建议


    此款连接器广泛应用于电源系统、工业控制、汽车电子等领域。具体使用建议如下:
    - 在设计电路板时,应确保预留足够的空间以容纳连接器及其相邻部件。
    - 避免在高湿度环境中使用,以防止腐蚀现象的发生。
    - 建议根据工作温度选择合适的焊接工艺。

    兼容性和支持


    该连接器具有良好的兼容性,可与多种标准的电路板和电源设备配合使用。同时,厂商提供了完善的售后服务和技术支持,包括电话咨询和在线文档下载等服务。

    常见问题与解决方案


    1. 问题:如何检查连接器的接触点是否正确?
    - 解决方案:使用专业的检测工具或万用表进行测量,确保接触电阻符合要求。

    2. 问题:连接器工作温度上限是多少?
    - 解决方案:查阅手册得知最高操作温度为105摄氏度(221华氏度)。
    3. 问题:如何清洗连接器以保持良好性能?
    - 解决方案:使用无水酒精或其他专用清洗剂轻轻擦拭,注意避免过度清洁导致损坏。

    总结和推荐


    综上所述,该款PCB Mount Header凭借其优越的技术参数、独特的功能和广泛的适用性,在众多同类产品中脱颖而出。强烈推荐给需要高性能、高可靠性的电路板连接器的应用领域。对于那些追求卓越品质和可靠性的工程师而言,这无疑是一个理想的选择。

4-794677-2参数

参数
防护等级 -
排数 2
颜色 黑色
间距-配接 3mm
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接
针脚数 12pin
额定电流 5A
类型 Header,Locking Ramp
长*宽*高 22mm(长度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘
