5-102618-5

厂牌: TE CONNECTIVITY
产品描述: Detent Lock,Header 2.54mm 2 14pin 3A 380nm 金 黑色 通孔安装 20.62mm(长度)*10.16mm(高度)
供应商型号: W-5-102618-5
供应商: 云汉优选
标准整包数: 1

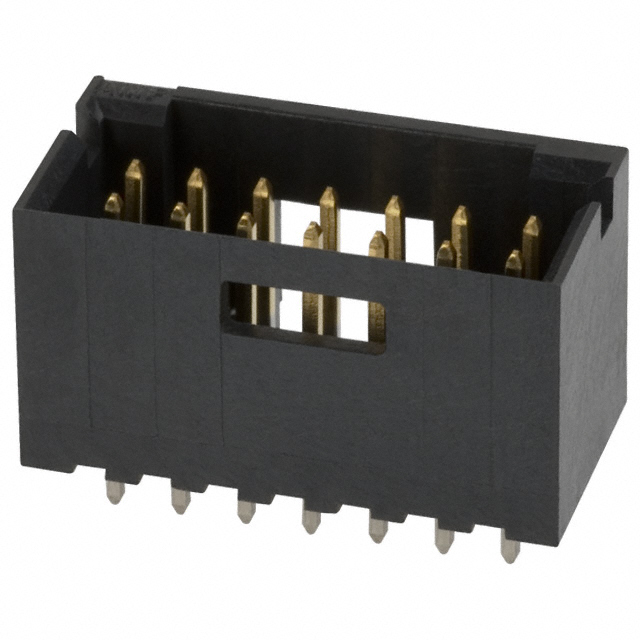

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-102618-5

5-102618-5概述


    产品简介


    TE Connectivity AMPMODU PCB Mount Header, 垂直安装,板对板连接器
    本产品为TE Connectivity公司的AMPMODU系列中的垂直安装板对板PCB连接器,型号为5-102618-5。它适用于多种电路设计需求,特别适合用于需要高可靠性连接的应用场合。主要应用于通信设备、工业控制设备、计算机外围设备及消费电子等领域。

    技术参数


    - 连接器系统:板对板(Board-to-Board)
    - 位数(Positions):14
    - 行数(Rows):2
    - 中心线间距(Pitch):2.54mm(0.1英寸)
    - 接触材料:磷青铜基底,金镀层
    - 接触载流能力(最大):3A
    - 绝缘电阻(最小):5000 MΩ
    - 耐电压(最大):750 VRMS
    - 工作温度范围:-65°C 至 105°C (-85°F 至 221°F)
    - 引脚尺寸(Mating Square Post Dimension):0.64mm(0.025英寸)
    - 焊接孔尺寸(Termination Post & Tail Length):3.18mm(0.125英寸)

    产品特点和优势


    1. 全面防护:该产品采用完全封闭设计,提供优异的电气性能和物理保护,确保连接稳定可靠。
    2. 出色的机械强度:双排设计和垂直安装方式增加了机械稳定性,便于焊接和组装。
    3. 广泛的适用范围:可承受极端温度变化,适用于各种严苛环境。
    4. 环保合规:符合欧盟RoHS、ELV和REACH等法规要求,不含受限制的有害物质。
    5. 高可靠性:高达750 VRMS的耐电压能力,提供了可靠的电连接,保证系统的长期运行稳定性。

    应用案例和使用建议


    应用案例:这款连接器常用于通信设备、工业自动化设备、服务器及数据存储系统中,特别是在高速信号传输和复杂布线环境中表现出色。
    使用建议:
    1. 在使用时应注意焊接温度不应超过240°C,避免损坏连接器材料。
    2. 确保连接器与PCB正确对齐,以防止偏移或错误插入。
    3. 检查焊接质量,确保所有引脚均已牢固焊接。
    4. 在极端温度环境下使用时,应进行热应力测试以确保连接器的可靠性和耐用性。

    兼容性和支持


    兼容性:本产品与其他TE Connectivity的AMPMODU系列产品具有良好的兼容性,方便进行模块化设计和集成。如需更多相关信息,请访问产品页面。
    技术支持:TE Connectivity提供全方位的技术支持,包括产品选择指导、设计咨询和技术文档。如有任何疑问或需要进一步的支持,请联系技术支持团队,电话:+1 800 522 6752。

    常见问题与解决方案


    1. 问题:连接器插入困难,难以正确安装。
    解决办法:确保连接器与插座对齐无误,并轻轻施力,避免强行插入导致损坏。
    2. 问题:焊接过程中出现虚焊现象。
    解决办法:检查焊接工具的温度设置,确保温度达到标准要求,并延长焊接时间以确保焊接牢固。
    3. 问题:连接器在高温环境下表现不稳定。
    解决办法:在设计时考虑使用耐高温材料或采取散热措施,确保连接器在极端温度条件下仍能正常工作。

    总结和推荐


    综合评估:TE Connectivity的5-102618-5 PCB Mount Header在多项关键指标上均表现出色,如高绝缘电阻、强大的电流承载能力和广泛的工作温度范围,使其成为一款极为可靠和高性能的连接器。它的完全封闭设计和卓越的机械稳定性也大大增强了产品的耐用性。
    推荐使用:由于该连接器具有高可靠性和多方面的适用性,非常适合在各类工业、商业和消费电子产品中广泛应用。对于需要高可靠性的信号传输和电源连接的应用场景,强烈推荐使用TE Connectivity的AMPMODU PCB Mount Header。
    如需了解更多信息或购买,请访问TE Connectivity官方网站或联系技术支持团队。

5-102618-5参数

参数
触头镀层厚度 - 配接 380nm
防护等级 -
类型 Detent Lock,Header
颜色 黑色
额定电流 3A
间距-配接 2.54mm
排数 2
针脚数 14pin
触头镀层 - 配接
长*宽*高 20.62mm(长度)*10.16mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

5-102618-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-102618-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-102618-5 5-102618-5数据手册

5-102618-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
