63470-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 16-18AWG Brass F 14.99mm T/R
供应商型号: JY-63470-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63470-1

63470-1概述


    产品简介

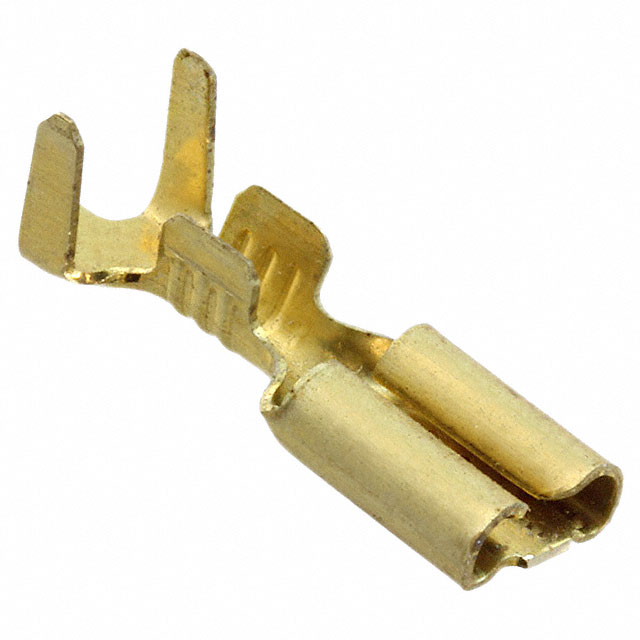

    产品名称:63470-1 FASTON 快速断开式插座
    63470-1 是一种用于快速断开连接的应用场景的 FASTON 插座。它适用于 18 至 16 AWG(0.82 至 1.31 mm²)的导线尺寸,并采用直角设计,提供优良的机械稳定性和电气性能。该产品广泛应用于汽车、工业设备、家用电器和消费电子等领域,是快速、可靠连接的理想选择。

    技术参数


    - 产品型号:63470-1
    - 适用导线尺寸:18 至 16 AWG(0.82 至 1.31 mm²)
    - 接线端子厚度:0.51 mm(0.02 in)
    - 接线端子宽度:4.75 mm(0.187 in)
    - 插拔力:标准插入力
    - 配置方式:单点连接
    - 连接类型:直角型快速断开式插座
    - 材料:接触基材为黄铜,无镀层
    - 绝缘直径范围:2.67 至 5.33 mm(0.105 至 0.21 in)
    - 操作温度范围:-40 至 110°C(-40 至 230°F)
    - 认证标准:符合 CSA 和 UL 规范

    产品特点和优势


    1. 高可靠性:采用优质黄铜材质,确保长期使用中的电气稳定性。
    2. 快速安装:设计紧凑且易于安装,支持快速断开连接,提高工作效率。
    3. 宽温范围:支持在极端温度条件下运行,适应复杂工况。
    4. 环保设计:符合欧盟 RoHS、ELV 和 REACH 指令,无卤素含量限制,绿色安全。
    5. 标准化包装:每条卷带含 18,000 个产品,支持自动化生产需求。

    应用案例和使用建议


    应用案例:
    - 汽车工业:用作车载传感器与控制器之间的连接部件。
    - 工业设备:用于电源线路的快速接驳。
    - 家用电器:冰箱、洗衣机等设备内部的导线连接。
    使用建议:
    1. 在连接导线前,确保导线绝缘层已被正确剥除,并调整至指定直径范围内。
    2. 使用专用压接工具进行压接操作,避免因不当安装导致接触不良。
    3. 在极端环境下使用时,需额外考虑防水和防腐蚀措施,例如添加密封胶圈。

    兼容性和支持


    该产品可与以下产品配套使用:
    - FASTON 187 系列相关插座与插头。
    - 带有标准尺寸的快接端子压接工具。
    TE 提供全面的技术支持服务,如有疑问,可拨打技术支持热线 +1 800 522 6752。

    常见问题与解决方案


    1. 问题:压接后端子松动?
    解决办法:检查压接工具压力是否足够,重新压接;确保导线尺寸符合要求。
    2. 问题:接线端子无法顺利插入?
    解决办法:清洁端子表面,检查是否有异物阻塞;调整端子插入方向。
    3. 问题:工作温度超出规定范围?
    解决办法:更换耐高温或耐低温版本的产品;必要时使用辅助冷却或加热装置。

    总结和推荐


    63470-1 FASTON 快速断开式插座凭借其卓越的可靠性、广泛的适用性以及绿色环保的设计,成为多种工业领域的理想选择。尽管产品价格略高于普通插座,但其高性能和长寿命使其更具性价比。强烈推荐在需要频繁断开连接且对安全性要求较高的场景下使用该产品。
    推荐指数:★★★★★(满分五星)

63470-1参数

参数
长*宽*高 14.99mm(长度)*5.59mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

63470-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63470-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63470-1 63470-1数据手册

63470-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
