0190190005

厂牌: MOLEX
产品描述: Quick Disconnect Terminal 18-22AWG Brass Red F 20mm Tin Avikrimp™ T/R
供应商型号: TS-0190190005
供应商: 海外现货
标准整包数: 1500

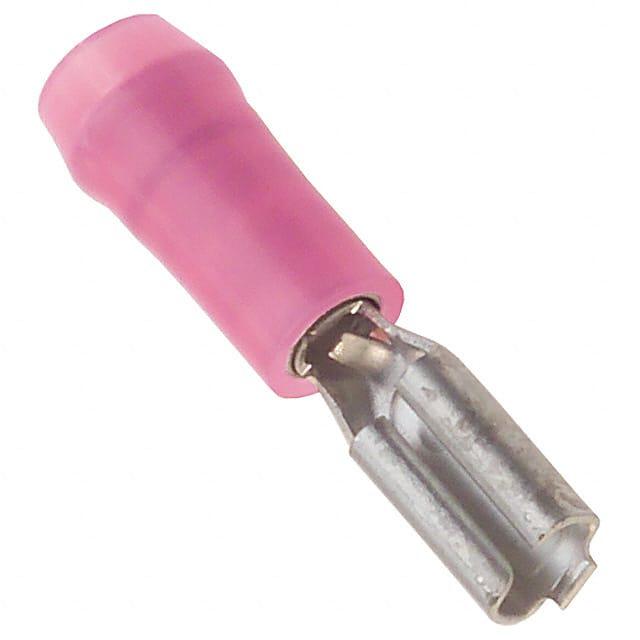

MOLEX 端子 - 快速连接/快速断开端子 0190190005

0190190005概述

    AVIKRIMP Quick Disconnects 技术手册

    1. 产品简介


    AVIKRIMP Quick Disconnects(快速断开连接器)是一种用于22至10 AWG电线的绝缘型快速断开连接器。它们适用于广泛的电气应用场合,提供了可靠的电连接解决方案。

    2. 技术参数


    AVIKRIMP Quick Disconnects的技术参数如下:
    - 电压等级:所有部件额定电压为300VAC,但19006和19025系列为600VAC。
    - 电流容量:根据表格,不同AWG(美国线规)对应的电流容量如下:
    - 22 AWG:3安培
    - 20 AWG:4安培
    - 18 AWG:7安培
    - 16 AWG:10安培
    - 14 AWG:15安培
    - 12 AWG:20安培
    - 10 AWG:24安培
    - 最大操作温度:105°C(221°F)
    - 机械要求:插拔力测试、连接/断开测试、绝缘稳固性测试等均满足相关标准。
    - 环境要求:热循环测试表明温度上升不超过15°C(24次循环后)和85°C(500次循环后)。

    3. 产品特点和优势


    AVIKRIMP Quick Disconnects的独特之处在于:
    - 高可靠性:所有部件经过严格测试,确保在极端条件下的稳定性和耐用性。
    - 多种型号:提供多种绝缘类型(全绝缘和部分绝缘),适用于不同的应用需求。
    - 安全性:符合UL和CSA认证标准,确保符合国际安全标准。
    - 环保:所有零件符合RoHS标准,无有害物质。

    4. 应用案例和使用建议


    这些连接器广泛应用于汽车、工业自动化和家用电器等领域。对于需要高电流密度的应用,建议选择10 AWG和12 AWG系列以获得更高的电流承载能力。

    5. 兼容性和支持


    AVIKRIMP Quick Disconnects与各种标准电线兼容。制造商提供全面的技术支持和售后服务,确保客户能够顺利使用并解决问题。

    6. 常见问题与解决方案


    - Q: 连接器插入时太紧?
    - A: 检查电线AWG是否符合规格要求,重新压接或更换合适尺寸的连接器。
    - Q: 插拔力过高?
    - A: 使用适当的工具进行压接,确保压接质量。
    - Q: 连接器过热?
    - A: 确保电流负载不超过额定值,检查连接器是否安装正确。

    7. 总结和推荐


    综上所述,AVIKRIMP Quick Disconnects凭借其出色的电气性能、可靠的机械特性和严格的环境适应性,在多个行业中表现出色。其广泛的型号选择和优良的支持服务使其成为市场上的强有力竞争者。因此,我们强烈推荐此产品用于需要可靠电连接的应用场合。

0190190005参数

参数
长*宽*高 20.04mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,卷带包装

0190190005厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0190190005数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 快速连接/快速断开端子 MOLEX 0190190005 0190190005数据手册

0190190005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.3074 ¥ 2.6132
3000+ $ 0.2785 ¥ 2.3669
4500+ $ 0.2656 ¥ 2.2578
库存: 19500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 3919.8
直接购买
加入购物车
