首页  >  产品百科  >  0190190054

0190190054

厂牌: MOLEX

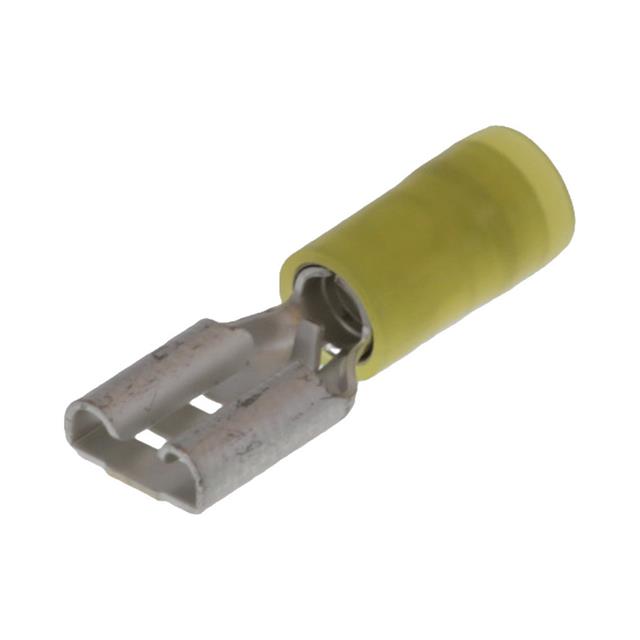

产品描述: Quick Disconnect Terminal 12-14AWG Brass Yellow F 22mm Tin Avikrimp™ T/R
供应商型号: 900-0190190054TR-ND
供应商: Digi-Key
标准整包数: 1000
MOLEX 端子 - 快速连接/快速断开端子 0190190054

0190190054概述

    AVIKRIMP Quick Disconnects 技术手册

    1. 产品简介


    AVIKRIMP快速断开连接器是一种专门设计用于快速方便连接电线的电子元器件。它们适用于22至10 AWG(美国线规)的电线,采用尼龙绝缘材料,具有出色的耐用性和可靠性。这些连接器广泛应用于汽车、工业设备、家电等多个领域,为各种电器设备提供可靠的电气连接解决方案。

    2. 技术参数


    以下是AVIKRIMP快速断开连接器的主要技术规格和性能参数:
    - 电压等级:除了系列19006和19025外,其余系列均标定为300VAC;19006和19025标定为600VAC。
    - 电流等级:依据电线AWG进行测试,不同AWG对应的电流等级如下:
    - 22 AWG: 3A
    - 20 AWG: 4A
    - 18 AWG: 7A
    - 16 AWG: 10A
    - 14 AWG: 15A
    - 12 AWG: 20A
    - 10 AWG: 24A
    - 最高工作温度:105°C(221°F)
    - 安全认证:UL认证(E79133类别RFWV)、CSA认证(类别6227-01);符合RoHS标准。

    3. 产品特点和优势


    - 绝缘保护:采用Nylon 94V2或94V0绝缘材料,提供卓越的耐热性和阻燃性能。
    - 坚固耐用:主体材料采用C26000黄铜,经过不同的镀层处理,以提高耐腐蚀性。
    - 高可靠性:通过多项电气和机械测试,确保长期稳定运行。
    - 多样化选择:提供多种型号,包括全绝缘和部分绝缘型,适合不同应用需求。

    4. 应用案例和使用建议


    - 应用场景:常用于需要频繁插拔且需高度可靠电气连接的场合,例如汽车引擎盖下的接线点、工业自动化设备中的控制电路等。
    - 使用建议:
    - 确保选择正确的AWG电线规格,以匹配所需的电流负载。
    - 在安装前,务必确认电线已正确剥皮并压接,避免接触不良。
    - 定期检查连接部位,确保无松动或损坏,以维持其正常功能。

    5. 兼容性和支持


    - 兼容性:AVIKRIMP快速断开连接器与多种标准电线和设备兼容。
    - 技术支持:制造商提供详尽的技术文档和售后支持,以帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题1:断开连接器松动,无法保持良好的电气接触。
    - 解决方案:检查并重新压接电线,确保正确安装。如有必要,可更换连接器。
    - 问题2:连接器温度过高。
    - 解决方案:检查电线AWG规格是否匹配所需电流,避免过载。同时检查是否有足够的散热措施。
    - 问题3:连接器难以插入或拔出。
    - 解决方案:确保连接器与插头对准,并轻柔操作。如果阻力过大,可考虑润滑剂帮助减少摩擦。

    7. 总结和推荐


    综上所述,AVIKRIMP快速断开连接器凭借其卓越的电气性能、可靠的安全认证及多样的产品线,在各类应用中表现出色。它能够满足绝大多数应用场景的需求,因此强烈推荐使用。无论是汽车制造还是工业自动化,AVIKRIMP快速断开连接器都是您的理想选择。

0190190054参数

参数
长*宽*高 22mm(长度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0190190054厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0190190054数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 快速连接/快速断开端子 MOLEX 0190190054 0190190054数据手册

0190190054封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3063 ¥ 2.5634
2000+ $ 0.2917 ¥ 2.4409
3000+ $ 0.2834 ¥ 2.3721
5000+ $ 0.2734 ¥ 2.2881
7000+ $ 0.267 ¥ 2.2344
10000+ $ 0.2604 ¥ 2.1789
25000+ $ 0.2441 ¥ 2.0426
库存: 5000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 2563.4
