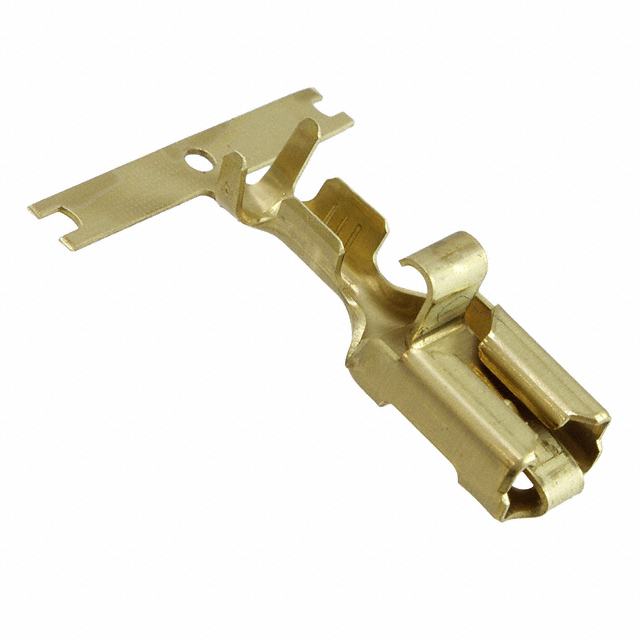

170233-1

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 插簧端子 裸扁形端子, Positive Lock .250 Mk I系列, 母座, 6.35 x 0.81mm接片, 最大线规2.27mm²
供应商型号: 26M-170233-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 170233-1

170233-1概述

    # 电子元器件产品技术手册:Receptacle 170233-1

    产品简介


    本产品是一款Quick Disconnect(快速断开)接线端子,型号为170233-1。它设计用于连接20至14 AWG的电线,其适用的电线截面积范围为0.51至2.08 mm²。该产品具备直角插入和正向锁定功能,采用黄铜材质并经过无电镀处理,能够确保稳定的电气连接。这款接线端子广泛应用于汽车、工业控制、家电和其他需要可靠电气连接的场合。

    技术参数


    电气特性
    - 线规范围:20 – 14 AWG
    - 额定截面积:0.51 – 2.08 mm²
    - 插入力:低插入力
    - 接触材料:黄铜
    - 插针厚度:0.81 mm [0.032 in]
    - 插针宽度:6.35 mm [0.25 in]
    物理特性
    - 插头类型:接线端子(Receptacle)
    - 终端方向:直角(Straight)
    - 插针宽度:6.35 mm [0.25 in]
    - 插针厚度:0.81 mm [0.032 in]
    - 终端材料厚度:0.41 mm [0.016 in]
    - 产品长度:22.1 mm [0.87 in]
    - 绝缘直径范围:2.1 – 3.4 mm [0.082 – 0.134 in]
    使用条件
    - 操作温度范围:-40°C 至 110°C [-40°F 至 230°F]
    - 环境标准:UL认证
    - 包装方式:卷盘/带状包装
    - 包装数量:2000个
    行业合规性
    - 符合欧盟RoHS指令
    - 符合欧盟ELV指令
    - 符合中国RoHS指令
    - 符合欧盟REACH法规
    - 卤素含量低:Br, Cl, F, I < 900 ppm per homogenous material
    - 无卤素:BFR/CFR/PVC Free

    产品特点和优势


    独特功能
    - 正向锁定机制(Positive Lock 250)确保连接稳定可靠。
    - 低插入力设计,便于操作。
    - 直角终端方向,方便布局安装。
    - 采用黄铜材料,具有良好的导电性和耐腐蚀性。
    市场竞争力
    - 该产品通过UL认证,符合多种国际安全标准。
    - 高可靠性与耐用性,适用于严苛的应用环境。
    - 配套工具齐全,简化安装过程。

    应用案例和使用建议


    实际应用
    - 广泛应用于汽车连接器、工业自动化设备、家用电器等领域。
    - 在高压和高温环境中表现良好。
    使用建议
    - 确保接线前电线绝缘层已去除适当的长度,以便插入接线端子。
    - 使用专用压接工具进行压接,以确保接触面完全贴合,提高导电性能。
    - 在高振动环境中,定期检查连接点的紧固情况。

    兼容性和支持


    兼容性
    - 与TE公司的其他产品系列兼容,如Crimp Terminal Housings、Insertion & Extraction Tools等。
    - 可配合多种规格的电线和电缆使用。
    支持服务
    - 如需技术支持,请联系+1 800 522 6752。
    - 访问TE官网获取更多文档和技术支持信息。

    常见问题与解决方案


    问题1:如何判断接线端子是否正确安装?
    解决方案:
    - 确认插针完全插入接线端子内。
    - 观察正向锁定机制是否牢固到位。
    问题2:如何处理压接不紧密的情况?
    解决方案:
    - 重新调整压接工具的压力设置。
    - 检查电线绝缘层是否去除适当长度。

    总结和推荐


    产品评估
    - 高可靠性和稳定性,适合各种恶劣环境下的应用。
    - 设计人性化,操作简便。
    - 符合多项国际安全标准,安全性有保障。
    推荐使用
    - 强烈推荐该产品作为工业和消费电子产品中可靠的电气连接解决方案。
    - 特别适用于需要频繁插拔的场合,如汽车线束、家电控制板等。

170233-1参数

参数
长*宽*高 22.1mm(长度)*7.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

170233-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

170233-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 170233-1 170233-1数据手册

170233-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
