0190030106

厂牌: MOLEX
产品描述: Quick Disconnect Terminal 24-26AWG Brass Yellow F 21.84mm Electro Tin InsulKrimp™ Reel
供应商型号: WM3746TR-ND
供应商: Digi-Key
标准整包数: 2500

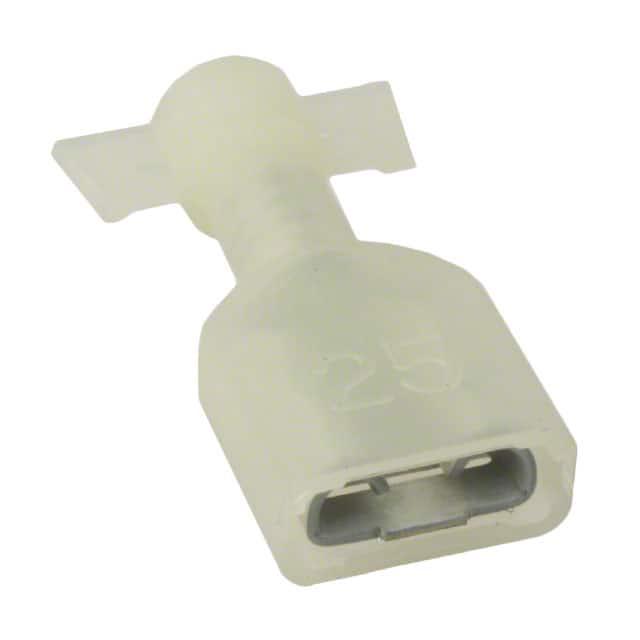

MOLEX 端子 - 快速连接/快速断开端子 0190030106

0190030106概述


    产品简介


    InsulKrimp Quick Disconnect, Female 是一款用于快速连接电线的电子元器件,属于快速断开连接器系列(Quick Disconnects)。该产品主要用于电气控制系统中,提供安全可靠的电线连接,尤其适用于设备内部布线及维修需求。其主要特点在于绝缘全封闭设计,适合多种电气系统应用,尤其是在温度范围较广的环境中表现优秀。

    技术参数


    - 产品型号: 190030106
    - 额定电压: 最大600V
    - 导线尺寸: 24-26 AWG (0.20-0.12mm²)
    - 绝缘材料: 尼龙(PA)
    - 金属材质: 黄铜
    - 端接工艺: 压接或压缩
    - 最大工作温度: -65°C至+105°C
    - 防水等级: 无
    - 颜色: 黄色
    - 重量: 0.980克
    - 包装方式: 盘装(Reel)

    产品特点和优势


    1. 绝缘全封闭设计:有效防止电线短路和损坏。
    2. 宽温度适应范围:能够在极端环境下稳定工作。
    3. 高可靠性:黄铜金属材料与Tin镀层确保长期使用后的耐久性。
    4. 安装简便:采用压接或压缩工艺,易于安装和拆卸。

    应用案例和使用建议


    应用场景
    该产品广泛应用于工业自动化控制、汽车电子系统、家用电器等领域,作为信号线和电源线的快速连接点。例如,在汽车空调系统中,这类连接器可以确保可靠地传输电力信号,提高系统的稳定性和安全性。
    使用建议
    1. 清洁处理:在安装前请务必清洁电线绝缘层,确保良好的接触效果。
    2. 正确压接:使用专业的压接工具,按照正确的工艺流程进行压接,以保证连接的牢固度。
    3. 避免过热:注意不要将产品长时间暴露在超过其最高工作温度的环境中,以防材料老化。

    兼容性和支持


    该产品符合多个国际标准,包括IEC-62474和IPC 1752A Class C/D,具备良好的兼容性。制造商提供详尽的技术支持,包括产品文档、安装指南和故障排除手册,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 连接不稳定,易脱落。
    - 解决方法: 检查是否正确安装,确保压接到位且无松动。
    2. 问题: 密封性能不佳。
    - 解决方法: 确认产品为密封型,并按规范操作,如清洁和压接。
    3. 问题: 接触电阻过高。
    - 解决方法: 使用合适的压接工具,并检查是否有足够的镀锡厚度。

    总结和推荐


    总体而言,InsulKrimp Quick Disconnect, Female 以其优异的绝缘性能、高可靠性及广泛的适用性,在多个领域表现出色。我们强烈推荐这款产品给需要高质量、高效能电线连接解决方案的应用场合。

0190030106参数

参数
长*宽*高 21.84mm(长度)*9.65mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

0190030106厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0190030106数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 快速连接/快速断开端子 MOLEX 0190030106 0190030106数据手册

0190030106封装设计

查看详情并下载
Symbol
Footprint
3D Model
