首页  >  产品百科  >  HSA5R15J

HSA5R15J

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 150mΩ ±5% ±50ppm/℃ 法兰安装 17mm*17mm*9mm
供应商型号: A131176-ND
供应商: Digi-Key
标准整包数: 1

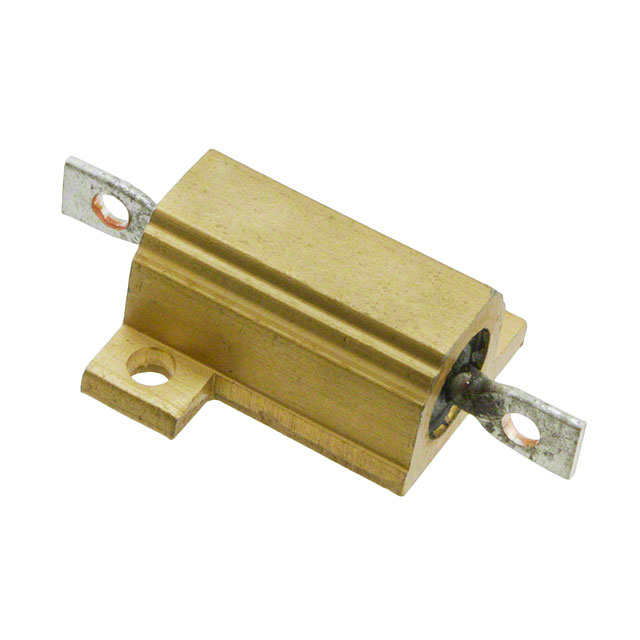

TE CONNECTIVITY 网络阵列电阻 HSA5R15J

HSA5R15J概述

    高质量电子元器件产品技术手册

    产品简介


    TE Connectivity 的 HS 系列铝壳功率电阻是一种极其稳定、高品质的线绕电阻。该系列产品适用于高功率、有限空间的应用场合,并具有相对较低的表面温度。HS 系列产品的功率范围从 5 瓦到 300 瓦,甚至还有更高功率版本(如 500 瓦和 1000 瓦)可供选择。HS 系列拥有市场上最广泛的产品系列,广泛应用于制动电阻、平衡电阻、电容器充电和放电、Crowbar 保护、滤波器、电机控制和其他通用电气机械。

    技术参数


    - 功率耗散:
    - 带散热片时:HSA5 (10 W), HSA10 (16 W), HSA25 (25 W), HSA50 (50 W), HSC75 (75 W)
    - 不带散热片时:HSA5 (5.5 W), HSA10 (8 W), HSA25 (12.5 W), HSA50 (20 W), HSC75 (45 W)
    - 带散热片时:HSC100 (100 W), HSC150 (150 W), HSC200 (200 W), HSC250 (250 W), HSC300 (300 W)
    - 不带散热片时:HSC100 (50 W), HSC150 (55 W), HSC200 (50 W), HSC250 (60 W), HSC300 (75 W)
    - 阻值范围:
    - 最小阻值:R01
    - 最大阻值:HSA5 至 HSA50: 10K 欧姆;HSC75 至 HSC300: 50K 欧姆至 82K 欧姆
    - 最大工作电压:
    - HSA5 至 HSA50: 160V 至 1250V
    - HSC75 至 HSC300: 1900V 至 2500V
    - 耐压强度:
    - HSA5 至 HSA50: 1400V 至 2500V
    - HSC75 至 HSC300: 5000V 至 5600V
    - 长期稳定性:
    - 1000 小时内阻值变化不超过 ±2%

    产品特点和优势


    - 高可靠性: 经过超过 50 年的设计和制造经验验证,产品质量稳定可靠。
    - 多功能性: 适用于各个行业,为各类应用提供基准。
    - 定制设计: 可提供不同类型的绕线、终端连接和安装方式,满足特定需求。
    - 低阻抗、低电感、高电压: 提供多种规格以适应不同应用需求。

    应用案例和使用建议


    - 应用案例: HS 系列铝壳功率电阻广泛用于汽车制动系统、电源滤波、电机控制等领域。例如,在电容器充电和放电过程中,HS 系列能够快速有效地消耗能量。
    - 使用建议: 使用前务必确保正确安装散热片,以保证最佳工作状态。根据具体应用场景选择合适的型号,以确保安全高效运行。

    兼容性和支持


    - 兼容性: 与其他标准组件和设备兼容,可直接替换现有应用中的同类产品。
    - 支持服务: TE Connectivity 提供全面的技术支持和售后服务,包括电话、邮件和在线聊天咨询。

    常见问题与解决方案


    - Q1: 电阻温度过高如何解决?
    - A1: 检查是否有足够的散热措施,增加散热片面积或调整散热片的布局。
    - Q2: 电阻阻值不稳定怎么办?
    - A2: 确保安装符合规范,检查焊接点和接触点是否有氧化现象,必要时更换或清洁部件。

    总结和推荐


    综上所述,TE Connectivity 的 HS 系列铝壳功率电阻凭借其高可靠性、多功能性和定制化设计,成为市场上极具竞争力的产品。对于需要高功率、高性能的工业应用,强烈推荐选用该系列电阻。

HSA5R15J参数

参数
电阻值 150mΩ
电阻个数 -
精度 ±5%
温度系数 ±50ppm/℃
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 17mm*17mm*9mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

HSA5R15J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSA5R15J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSA5R15J HSA5R15J数据手册

HSA5R15J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.7628 ¥ 40.2457
10+ $ 3.0971 ¥ 25.919
50+ $ 2.4425 ¥ 20.441
100+ $ 2.2282 ¥ 18.6472
300+ $ 1.9524 ¥ 16.3391
500+ $ 1.8465 ¥ 15.4527
1000+ $ 1.7217 ¥ 14.4085
2500+ $ 1.5851 ¥ 13.2656
库存: 132
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.24
直接购买
加入购物车
