794956-3

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀锡压接端子 母端子, VAL-U-LOK系列, 最大0.8mm², 最小0.3mm²
供应商型号: 18E8-794956-3
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 794956-3

794956-3概述


    产品简介

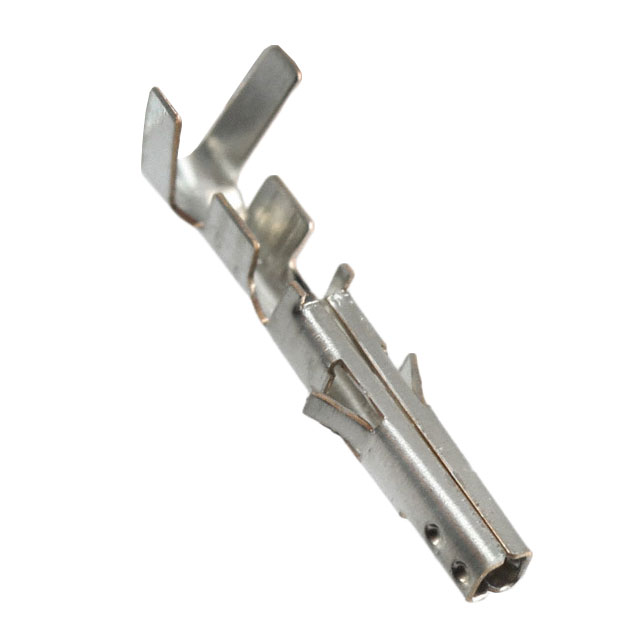

    产品名称:VAL-U-LOK Socket Contact
    产品类型: 该产品是一种用于电线和电缆连接的插座接触件,主要用于电力传输领域。它通过压接方式固定导线,适用于各种电力系统和设备。
    主要功能:
    - 提供电力传输和信号连接。
    - 能够承受高达600 VAC的工作电压。
    - 适用于22至18 AWG的导线尺寸,对应的导体横截面积为0.3至0.82平方毫米。
    应用领域:
    - 工业自动化设备。
    - 电力传输系统。
    - 通信设备。
    - 汽车电子系统。

    技术参数


    - 工作电压: 600 VAC。
    - 导线尺寸范围: 22至18 AWG(导体横截面积0.3至0.82平方毫米)。
    - 接触材料: 磷青铜。
    - 接触插头尺寸: 1.14 mm(0.045英寸)。
    - 接触区域镀层: 锡,镀层厚度为2.54微米(100微英寸)。
    - 温度范围: -40°C至105°C(-40°F至221°F)。
    - 额定电流: 9A。

    产品特点和优势


    - 耐用性强: 磷青铜材料提高了接触件的耐久性和抗疲劳能力。
    - 适用范围广: 适用于多种标准,如CSA和UL认证,确保产品的可靠性。
    - 操作方便: 压接方法易于安装和拆卸,提高工作效率。
    - 环境适应性强: 能够在广泛的温度范围内稳定工作,适合各种恶劣环境。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,作为信号和电源传输的关键组件。
    - 在电动汽车充电站中,确保电力安全传输。
    使用建议:
    - 安装时应注意检查导线绝缘层是否符合要求的直径范围。
    - 使用专用工具进行压接操作,确保接触良好。
    - 定期检查接触件的磨损情况,必要时及时更换以保证系统的可靠运行。

    兼容性和支持


    - 兼容性: 本产品符合多项行业标准,包括CSA和UL认证,可广泛应用于不同品牌和型号的连接器。
    - 支持: 如有任何技术支持需求,可拨打客服热线+1 800 522 6752获得帮助。

    常见问题与解决方案


    1. 问题: 安装后接触不良。
    - 解决办法: 检查压接工具是否正确设置,确保接触区域镀层完整无损。如果问题持续存在,可能需要更换新的接触件。

    2. 问题: 接触件出现腐蚀现象。
    - 解决办法: 首先检查环境条件,确保接触件不暴露于腐蚀性气体或液体中。如腐蚀严重,应及时更换。
    3. 问题: 无法达到规定的额定电流。
    - 解决办法: 检查导线是否正确选择,确保其规格符合产品技术规范。同时确认压接工艺是否合格。

    总结和推荐


    综合评估:
    - 优点:
    - 高额定电压和电流。
    - 耐用性强,适合在恶劣环境中长期使用。
    - 广泛的温度适应范围,满足多样化的应用场景。

    - 缺点:
    - 安装过程需要一定的专业技能,对于新手来说可能稍显复杂。
    推荐意见:
    - 强烈推荐在需要高性能和高可靠性的电力传输场合使用该产品。其卓越的电气特性和物理特性使其成为许多关键应用的理想选择。

794956-3参数

参数
类型 带印记
线规 18-22 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
长*宽*高 14.55mm(长度)*3.7mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

794956-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

794956-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 794956-3 794956-3数据手册

794956-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
