968137-2

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀锡压接端子 公端子, Micro Power Quadlock系列, 最大2.5mm², 最小1mm²
供应商型号: J-968137-2
供应商: 云汉优选
标准整包数: 4000

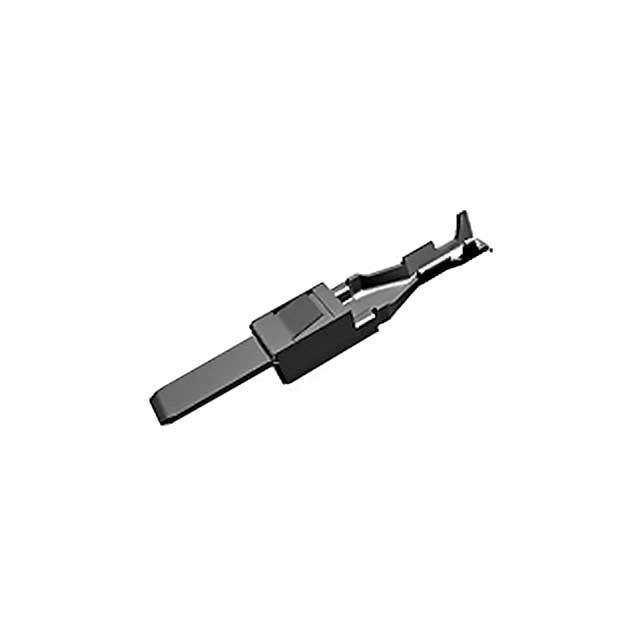

TE CONNECTIVITY 矩形连接器 - 触头 968137-2

968137-2概述


    产品简介


    本产品为微功率四锁扣(Micro Power Quadlock)系列中的接线端子(Terminals)。该产品主要用于汽车领域的电线连接。它通过其独特的设计实现了稳定可靠的电源传输。这种类型的接线端子特别适用于需要高电流传输的应用场合,同时具备良好的密封性和抗振动能力,保证了其在恶劣环境下的可靠运行。

    技术参数


    - 终端类型:接线端子(Tab)
    - 适用导线范围:16至13 AWG
    - 额定电流:25至40安培
    - 接触宽度:2.8毫米(0.11英寸)
    - 接触厚度:0.63毫米(0.024英寸)
    - 接触镀层材料:锡
    - 绝缘直径范围:1.9至3毫米(0.075至0.118英寸)
    - 工作温度范围:-40至130°C(-40至266°F)
    - 认证标准:LV214、RoHS 2011/65/EU、REACH

    产品特点和优势


    该产品的核心优势在于其180度插拔式接头设计,使得接线端子能够实现稳定的电力传输。此外,该产品采用了压接(Crimp)技术,确保了良好的电气连接性和机械强度。其密封结构和接触件的镀锡处理提高了抗腐蚀和抗振动的能力,使其能够在苛刻的工作环境中长期稳定工作。

    应用案例和使用建议


    这种接线端子广泛应用于汽车、工业自动化等领域。对于使用该产品的工程师和制造商,建议在安装前仔细检查导线尺寸是否符合要求,并确保正确的压接工具和技术,以保证良好的电气连接和机械稳定性。此外,为了提高连接的可靠性,建议进行定期的维护检查,特别是在车辆或其他机械系统运行一段时间后。

    兼容性和支持


    该产品与同类的电线和电缆兼容,适用于多种安装和应用场合。如果需要进一步的技术支持,客户可以通过拨打+1 800 522 6752联系厂商获取帮助。厂商提供了丰富的配套工具和配件,例如压接工具和提取工具,方便用户进行安装和维护操作。

    常见问题与解决方案


    1. 问题:压接不牢固
    - 解决方案:请确保使用正确的压接工具,并按照制造商的指示进行操作。检查导线和端子的尺寸是否匹配,以避免因尺寸不符导致的压接问题。
    2. 问题:温度过高导致损坏
    - 解决方案:确认使用的环境温度是否超出该产品的最大工作温度范围。如超过,请采取适当的冷却措施或选择适合更高温度范围的产品。
    3. 问题:接触不良
    - 解决方案:检查接触面是否有杂质或污染物。清洁接触面并重新安装,以确保良好的电接触。

    总结和推荐


    综上所述,这款微功率四锁扣接线端子凭借其优良的设计和广泛的适用性,在汽车和其他工业领域中表现出色。其优异的电气特性和坚固耐用的特点,使其成为高可靠性电力传输的理想选择。推荐给需要稳定、可靠电力连接解决方案的工程师和制造商。

968137-2参数

参数
触头端接 压接
触头镀层厚度 -
类型 功率
线规 13-17 AWG
触头镀层
安装方式 压入式
零件状态 在售
包装方式 卷带包装

968137-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

968137-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 968137-2 968137-2数据手册

968137-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
