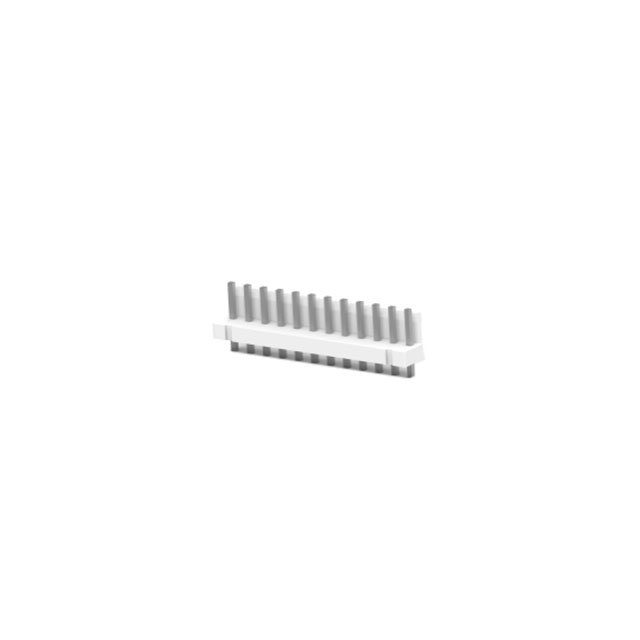

1-647689-2

厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 3.96mm 1 12pin 7.5A 锡 通孔安装
供应商型号: N-1-647689-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 1-647689-2

1-647689-2概述


    产品简介


    产品名称: PCB Mount Header, 垂直安装,线对板连接器
    产品类型: 经济型电源连接器(Economy Power)
    主要功能: 提供稳定的电力传输和信号连接,适用于电路板之间的接口。
    应用领域: 广泛应用于消费电子、工业控制、通信设备等领域,尤其适合需要高电流和可靠连接的场合。

    技术参数


    | 参数类别 | 具体数值/描述 |

    | 连接器系统 | 线对板连接器 |
    | 接头类型 | 部分屏蔽(Partially Shrouded) |
    | 工作电压 | 250 VAC |
    | 工作温度范围 | -25°C 至 +105°C |
    | 插针间距 | 3.96 mm (0.156 in) |
    | 插针数量 | 12 位 |
    | 材料 | 接头:镀锡黄铜(Tin-plated brass);外壳:尼龙(Nylon) |
    | 插拔次数保证 | 最大可达 50 次 |
    | 表面处理 | 插针表面为哑光镀锡(Matte Tin),基材为镍(Nickel) |
    | 额定电流(最大) | 8A |

    产品特点和优势


    - 经济型设计: 价格合理,性能优异,特别适合大批量生产需求。
    - 稳定性和可靠性: 使用镀锡黄铜插针,具有出色的导电性和抗腐蚀性。
    - 部分屏蔽设计: 提供良好的电气隔离和电磁干扰防护能力。
    - 宽温工作范围: 在恶劣环境中也能保持稳定运行。
    - 兼容性强: 可轻松适配多种印刷电路板厚度和焊锡工艺。

    应用案例和使用建议


    应用案例:
    - 消费类电子产品如电视、冰箱、洗衣机等内部布线连接。
    - 工业自动化设备,如机器人控制系统中电源模块间的连接。
    - 通信设备中电路板间的数据传输和电力供应。
    使用建议:
    - 在焊接时确保焊接温度不超过 265°C,避免过高的温度导致插针损坏。
    - 插拔操作频繁的应用场合,建议使用专用工具以减少磨损。
    - 环境温度过高或过低时,需采取额外散热或加热措施保障正常工作。

    兼容性和支持


    兼容性:
    - 与 TE Connectivity 的其他产品系列兼容,例如 EP II 插座外壳(多种颜色可选)。
    - 支持与主流印刷电路板标准兼容,包括焊盘间距和孔径。
    支持和服务:
    - 全球技术支持热线:+1 800 522 6752
    - 官方网站提供完整的产品文档和 CAD 文件下载。
    - 符合欧盟 RoHS 和 ELV 标准,环保且易于回收。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针插入困难 | 确保插针和插座清洁无尘,并检查中心线对齐情况。 |
    | 长期使用后接触不良 | 定期清洁插针表面,必要时更换损坏部件。 |
    | 焊接后出现开裂 | 调整焊接参数,减少热应力影响。 |

    总结和推荐


    综合评估:
    - 优点: 性能稳定,价格合理,适用范围广。
    - 推荐指数: ★★★★☆(4/5)
    推荐理由:
    此款 PCB Mount Header 是一款非常适合批量生产的经济型连接器,能够满足大多数中小型项目的需求。其部分屏蔽设计、稳定的电流承载能力和广泛的温度适应性使其在市场上具备较强的竞争力。对于需要在有限预算内实现高质量连接的应用场景,这款产品是理想选择。

1-647689-2参数

参数
针脚数 12pin
类型 Friction Lock,Header
间距-配接 3.96mm
触头镀层厚度 - 配接 -
额定电流 7.5A
排数 1
触头镀层 - 配接
颜色 -
防护等级 -
安装方式 通孔安装
应用等级 工业级,照明级,通用级
零件状态 在售
包装方式 散装
