2232111-1

厂牌: TE CONNECTIVITY
产品描述: 250 FLG FAST REC H 18-12 TPBR
供应商型号: J-2232111-1
供应商: 云汉优选
标准整包数: 20

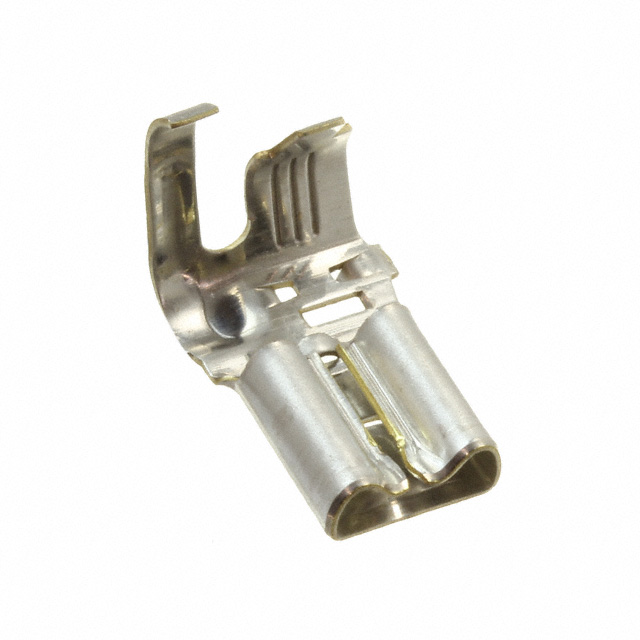

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 2232111-1

2232111-1概述

    电子元器件产品技术手册:快速断开式接线端子

    产品简介


    本文介绍的是2232111-1型号的快速断开式接线端子(Quick Disconnect),适用于接插件的应用。该产品属于快速断开型接线端子,设计用于处理20到12号(AWG)电线和0.5到4平方毫米的电缆。这款端子采用黄铜材质并经过镀锡处理,具有出色的导电性能和抗腐蚀能力。快速断开式接线端子广泛应用于各种电器、工业设备、汽车系统等领域,以确保可靠的电气连接。

    技术参数


    - 电气规格:适用电线尺寸为20-12 AWG或0.5-4 mm²。
    - 机械规格:
    - 插针宽度:6.35 mm(0.25 in)
    - 插针厚度:0.81 mm(0.032 in)
    - 端子材料厚度:0.46 mm(0.018 in)
    - 终端方向:旗形
    - 接触基材:黄铜
    - 端子镀层材料:锡
    - 焊接工艺能力:不适用
    - 工作条件:
    - 操作温度范围:-40°C至110°C(-40°F至230°F)
    - 电气绝缘直径范围:2.79 mm 至 5.33 mm(0.11 in 至 0.21 in)
    - 标准认证:符合CSA、UL标准。

    产品特点和优势


    1. 高效的电气连接:快速断开式接线端子设计保证了高效的电气连接,能够减少接触电阻,提升设备的工作效率。
    2. 坚固耐用:黄铜材质及锡镀层增强了端子的耐磨性和抗腐蚀性。
    3. 易于安装和拆卸:设计独特的插针和固定结构使得安装和拆卸过程简便快捷,提高了操作的便利性。
    4. 广泛的适用性:适用于多种类型的电线和电缆,满足不同应用场景的需求。
    5. 可靠的安全性能:符合多项国际安全标准,如CSA、UL,确保在各种恶劣环境下稳定工作。

    应用案例和使用建议


    - 家用电器:应用于洗衣机、微波炉、冰箱等家用电器,保证家电设备安全稳定的运行。
    - 工业控制设备:如PLC控制柜、变频器等,确保设备正常工作,提高生产效率。
    - 汽车电子系统:用于汽车内部线束,保证车辆在复杂环境中安全稳定运行。
    使用建议:
    - 在安装前,务必确认电线尺寸符合要求,并确保终端接触部位清洁无污渍。
    - 安装时避免过度拉扯电线,以免影响电气连接的可靠性。
    - 定期检查端子的磨损情况,及时更换损坏部件,保持系统的稳定运行。

    兼容性和支持


    - 兼容性:该产品与各种快接式连接器兼容,可广泛应用于不同类型的电线和电缆。
    - 支持服务:对于任何技术支持需求,请拨打免费热线+1 800 522 6752。厂家提供全面的文档资料和在线资源,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:端子在使用过程中发生松动
    - 解决方案:检查端子的安装位置是否正确,必要时重新安装并确保紧固到位。

    2. 问题:端子无法完全插入电线
    - 解决方案:检查电线尺寸是否符合要求,确保电线绝缘层已去除适当长度,并再次尝试插入。
    3. 问题:端子表面出现锈蚀
    - 解决方案:及时清洁端子表面,确保接触良好。如有需要,可以涂抹适量防锈剂。

    总结和推荐


    综上所述,2232111-1型号的快速断开式接线端子凭借其高效可靠的电气连接、坚固耐用的材质和广泛的应用场景,成为市场上非常受欢迎的产品。其优异的表现和卓越的质量使其在各种应用中表现出色。因此,强烈推荐此款快速断开式接线端子,尤其适合对电气连接稳定性要求较高的应用场合。

2232111-1参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

2232111-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2232111-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 2232111-1 2232111-1数据手册

2232111-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
