2842150-8

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2mm 2 16pin 2A 100nm 金 黑色 通孔安装
供应商型号: N-2842150-8
供应商: 云汉优选
标准整包数: 36

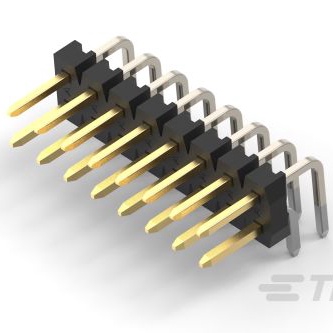

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2842150-8

2842150-8概述


    产品简介

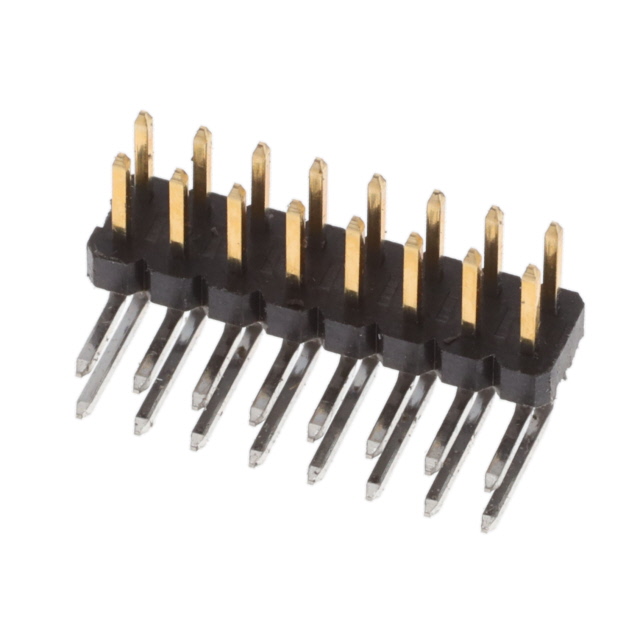

    本产品为一款2842150-8型PCB安装式直角板对板连接器,适用于16个位置的连接,中心线间距为2毫米(0.079英寸)。此连接器采用插拔式设计(Breakaway),表面镀金处理,并通过焊锡实现通孔安装。它属于AMP MODU系列,主要用于信号传输。

    技术参数


    - 连接器类型:板对板连接器
    - 位置数:16
    - 行数:2
    - 安装方式:直角焊接安装
    - 材料:尼龙增强聚对苯二甲酸丁二酯(PA9T GF)
    - 电气特性:
    - 最大介电耐压:500 VAC
    - 额定工作电压:125 VAC
    - 接触面积:4毫米(0.157英寸)
    - 最大接触电流:2安培
    - 工作温度范围:-40至125°C(-40至257°F)

    产品特点和优势


    此款连接器具备以下独特功能及优势:
    - 高可靠性:额定工作电压达到125 VAC,最大介电耐压为500 VAC,保证了在各种应用中的可靠运行。
    - 广泛兼容性:符合多项行业标准,如UL E28476和UL 94V-0,适合多种电路应用。
    - 易于装配:提供管状包装,支持标准的焊接工艺,适合大规模生产。
    - 耐温性能强:能够在广泛的温度范围内稳定工作,从-40到125°C。

    应用案例和使用建议


    此连接器通常应用于工业控制、自动化设备以及消费电子产品中,尤其适用于需要高可靠性信号传输的应用场景。具体建议如下:
    - 装配指导:在焊接前请确保PCB的厚度为1.6毫米(0.063英寸),并确保焊接过程中的温度不超过260°C。
    - 环境适应性:适用于室内及温度波动较大的户外环境,可在极端条件下保持稳定性能。
    - 安装位置:建议将连接器放置于电路板的边缘或远离高热源的地方,以减少可能的热影响。

    兼容性和支持


    此连接器与其他标准设备兼容,可与其他TE Connectivity的PCB连接器系列产品一同使用。制造商提供了详尽的技术支持服务,如有任何问题可拨打支持热线+1 800 522 6752进行咨询。

    常见问题与解决方案


    以下是一些常见的问题及解决方案:
    - 问题:焊接过程中出现气泡或虚焊。
    - 解决方案:确保PCB表面干净无杂质,使用适当的焊接温度,并且焊锡量适中。

    - 问题:接触电阻异常增大。
    - 解决方案:检查接触部位是否清洁,并重新焊接;确保连接器已正确安装且稳固。

    总结和推荐


    综上所述,这款2842150-8型PCB安装式直角板对板连接器具有出色的电气特性和广泛的应用范围。其高可靠性、良好的环境适应性以及丰富的行业标准认证使其在市场上具有很强的竞争优势。无论是用于工业控制还是消费电子产品,此款连接器都是一个值得信赖的选择。我们强烈推荐此产品给需要高质量信号传输解决方案的客户。

2842150-8参数

参数
排数 2
触头镀层厚度 - 配接 100nm
类型 Breakaway,Header,Push-Pull
防护等级 -
额定电流 2A
间距-配接 2mm
针脚数 16pin
颜色 黑色
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

2842150-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2842150-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2842150-8 2842150-8数据手册

2842150-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
180+ $ 1.113 ¥ 9.4605
324+ $ 1.0609 ¥ 9.0177
576+ $ 1.0302 ¥ 8.7567
1116+ $ 1.0098 ¥ 8.5833
库存: 1321
起订量: 180 增量: 36
交货地:
最小起订量为:180
合计: ¥ 1702.89
直接购买
加入购物车
