5-794630-4

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 3.0mm间距24p双排排针 线对板连接器, Micro MATE-N-LOK系列, 直角, 通孔安装
供应商型号: UA-5-794630-4
供应商: 海外现货
标准整包数: 1

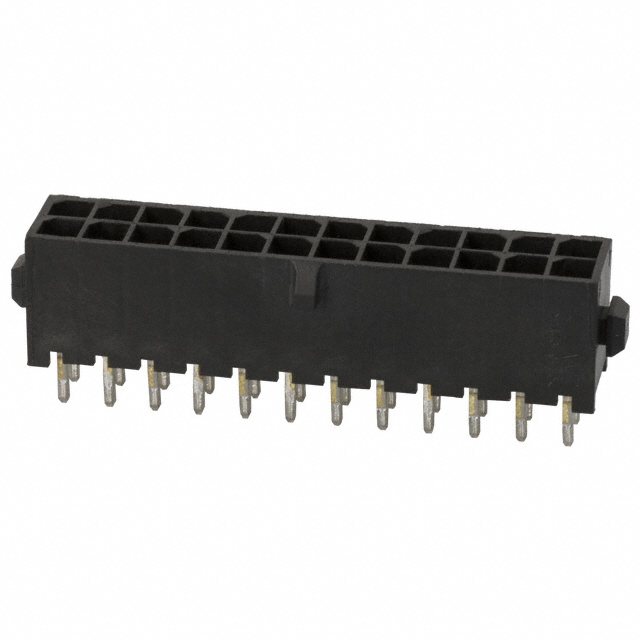

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-794630-4

5-794630-4概述

    Micro MATE-N-LOK 3 mm Connector System: A Comprehensive Guide

    1. 产品简介


    Micro MATE-N-LOK 3 mm连接器系统是一种适用于线对线和线对板连接的插头和插座连接器系统。它主要应用于家庭电器、照明、工厂自动化、数据存储、游戏、自动售货机、车库门开启器和安全系统等领域。该系统采用双触点设计,能够可靠地传输电流,最大电流承载能力可达每条线5安培。

    2. 技术参数


    Micro MATE-N-LOK 3 mm连接器系统的关键技术参数如下:
    - 接触间距: 3 mm(0.118英寸)
    - 电流承载能力: 每条线最高可达5安培
    - 电线尺寸范围: 22-18 AWG(0.3-0.9 mm²)、24-20 AWG(0.2-0.6 mm²)及30-26 AWG(0.05-0.15 mm²),绝缘直径最大为1.10英寸(2.79 mm)
    - 电压等级: 250伏AC/DC
    - 操作温度范围: 最高105°C
    - 兼容配置: 单排和双排配置,垂直和直角安装
    - 包装形式: 表面贴装卷带包装、通孔插件托盘包装和插件散装包装

    3. 产品特点和优势


    Micro MATE-N-LOK 3 mm连接器系统的主要特点是:
    - 适用广泛: 支持线对线和线对板连接,适应多种应用场景
    - 可靠性高: 双触点设计提高了连接的稳定性和可靠性
    - 多样化配置: 提供单排和双排两种配置,便于集成到不同类型的电路中
    - 低高度设计: 低轮廓设计可以满足空间受限的应用需求
    - 专业认证: UL、CSA和VDE认证,确保产品质量和安全性

    4. 应用案例和使用建议


    - 家庭电器: 如冰箱、洗衣机等家用电器中的控制面板连接
    - 照明: LED灯条、路灯等需要紧凑布局的场合
    - 工厂自动化: 传感器与控制器之间的信号传输
    - 数据存储: 硬盘驱动器和主板之间的数据传输
    - 游戏设备: 游戏机内部组件之间的电源和信号连接
    使用建议:
    - 在选择连接器时,确保电线尺寸符合要求,并正确匹配插头和插座。
    - 考虑安装环境的温度和湿度条件,确保连接器能够正常工作。
    - 避免过度弯曲电线,以减少接触不良的风险。

    5. 兼容性和支持


    Micro MATE-N-LOK 3 mm连接器系统可与其他标准电线和电路板配合使用。制造商提供各种类型的接头和外壳,方便用户根据具体应用需求进行选择。此外,供应商还提供全面的技术支持和售后服务,帮助用户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - Q1: 如何选择合适的电线尺寸?
    - A1: 根据实际应用场景确定电线的电流需求,选择合适的电线尺寸(22-18 AWG、24-20 AWG或30-26 AWG)。
    - Q2: 如何确定连接器的数量?
    - A2: 根据电路布局和信号传输需求选择适当的连接器数量(2-12个位置单排和2-24个位置双排)。
    - Q3: 如何安装Micro MATE-N-LOK 3 mm连接器?
    - A3: 根据产品手册指导进行正确的安装步骤,确保连接器正确固定并达到最佳性能。

    7. 总结和推荐


    综上所述,Micro MATE-N-LOK 3 mm连接器系统凭借其广泛的应用范围、可靠的性能和多样化的配置选项,成为各类电子产品中的理想选择。无论是家庭电器还是工业应用,都能找到合适的解决方案。因此,强烈推荐这一系列连接器用于需要高性能、高可靠性的电子连接需求中。

5-794630-4参数

参数
排数 2
针脚数 24pin
间距-配接 3mm
额定电流 5A
颜色 黑色
防护等级 -
类型 Header,Locking Ramp
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接
长*宽*高 40mm*9.24mm*6.86mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

5-794630-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-794630-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-794630-4 5-794630-4数据手册

5-794630-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
