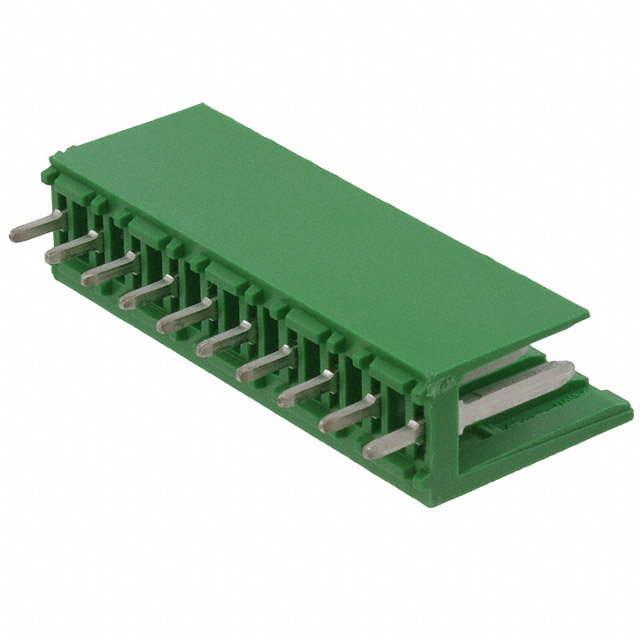

280613-1

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 3.96mm间距10p单排排针 板对板, 线对板连接器, AMPMODU MOD I系列, 直角, 通孔安装
供应商型号: AV-A-280613-1
供应商: Avnet
标准整包数: 200
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 280613-1

280613-1概述

    # AMPMODU MOD 1 PCB Mount Header 技术手册

    产品简介


    AMPMODU MOD 1 PCB Mount Header 是一款垂直安装的板对板连接器,具有10个位置,中心线间距为3.96毫米(0.156英寸)。此连接器采用了部分屏蔽设计,提供锡镀层和通孔焊接工艺,适用于多种应用场合。该产品属于AMP品牌的PCB连接器系列中的PCB Headers & Receptacles类别,广泛应用于各种电子产品和工业设备中。

    技术参数


    基本信息
    - 型号:280613-1
    - 制造商:TE Connectivity
    - 数量:10位置
    尺寸和结构
    - 行数:1行
    - 中心线间距:3.96毫米(0.156英寸)
    - 外壳材料:聚碳酸酯GF
    - 接触插针厚度:0.79毫米(0.031英寸)
    电气特性
    - 耐压能力:750 VACrms
    - 接触电流额定值:最大3A
    - 接触长度:10毫米(0.393英寸)
    - 接触面积镀层厚度:0.38微米(15微英寸)
    工作环境
    - 操作温度范围:-65°C 至 105°C(-85°F 至 221°F)
    - 波峰焊温度:可承受至265°C

    产品特点和优势


    AMPMODU MOD 1 PCB Mount Header 具备以下特点和优势:
    1. 高可靠性:采用部分屏蔽设计,确保了连接的稳定性和抗干扰性。
    2. 广泛适用性:适用于多种电子产品和工业设备,特别是那些需要垂直安装的应用场合。
    3. 高性能接触:铜合金基材和锡镀层提供了优异的导电性能和良好的焊接质量。
    4. 环保材料:符合多项国际环保标准,如欧盟RoHS和REACH指令,保证了产品在使用寿命结束后的回收和处理安全。

    应用案例和使用建议


    应用案例
    该连接器常用于各类消费电子、汽车电子、工业自动化控制系统等领域。例如,在智能家电中,它可用于控制面板与主控板之间的信号传输;在汽车电子中,可用于各种传感器与控制器间的连接。
    使用建议
    1. 焊接时注意温度:在进行波峰焊时,温度不应超过265°C,以防止连接器损坏。
    2. 定期检查和维护:由于长期使用可能会导致接触不良,建议定期检查并清洁接触部位。
    3. 防潮措施:避免长时间暴露在潮湿环境中,以防影响连接器的电气性能。

    兼容性和支持


    AMPMODU MOD 1 PCB Mount Header 与其他AMP品牌的PCB连接器系列兼容,如MOD I Crimp Contact(TE Part #181299-1)和MOD 1 Contact Rec(TE Part #181299-2)。TE Connectivity提供技术支持和售后服务,包括电话咨询(+1 800 522 6752)和产品页面上的文档下载。

    常见问题与解决方案


    问题一:连接器焊接后出现虚焊
    解决方案:
    确保焊接前清洁连接器表面,并严格控制焊接温度和时间。
    问题二:接触不良
    解决方案:
    定期清理接触面灰尘和污垢,必要时更换新的连接器。
    问题三:接触电阻过高
    解决方案:
    重新焊接或更换镀层完好无损的连接器。

    总结和推荐


    综上所述,AMPMODU MOD 1 PCB Mount Header是一款性能优越、兼容性强的电子连接器,适用于多种电子设备和工业应用。其稳定可靠的电气性能、良好的环境适应性和广泛的适用范围使其成为市场上的热门选择。因此,我强烈推荐该产品用于需要高性能连接解决方案的各种项目中。

280613-1参数

参数
额定电流 -
防护等级 -
间距-配接 3.96mm
排数 1
针脚数 10pin
类型 Detent Lock,Header
触头镀层 - 配接
触头镀层厚度 - 配接 -
颜色 绿色
长*宽*高 37.9mm(长度)*8.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

280613-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

280613-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 280613-1 280613-1数据手册

280613-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
