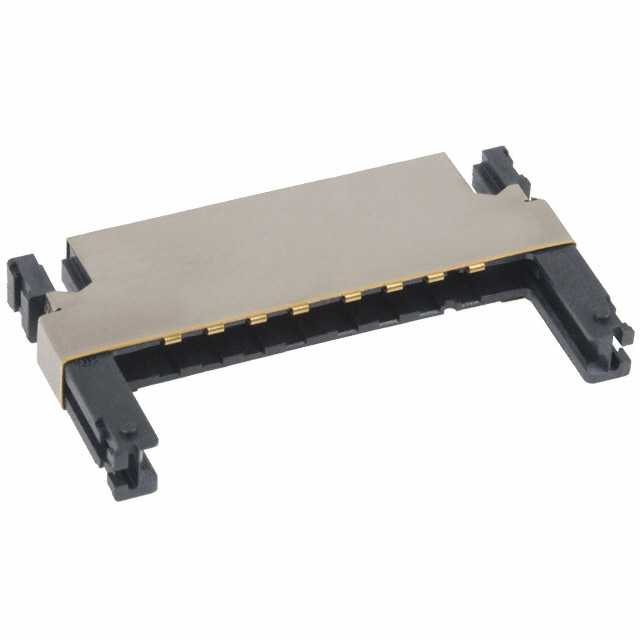

5146321-1

厂牌: TE CONNECTIVITY
产品描述: Connector 68pin 正常,标准-顶部 7.2mm PCMCIA 标准安装,通孔安装,顶部安装 61.98mm(长度)*37.74mm(高度)
供应商型号: N-5146321-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 存储器连接器 - PC 卡插槽 5146321-1

5146321-1概述

    电子元器件技术手册:PCMCIA连接器
    本文档介绍了TE Connectivity公司的5146321-1型号PCMCIA连接器的技术手册内容,涵盖了产品概述、技术参数、特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案等内容,以帮助用户更好地了解并正确使用此产品。

    1. 产品简介


    5146321-1是一款全屏蔽电缆到板型PCMCIA连接器,适用于各种内存卡连接应用。它具有5行68个位置,中心线间距为1.27毫米(0.05英寸),并且采用直角垂直安装方式,适合用于嵌入式系统、便携式设备和其他需要高可靠性的应用场合。

    2. 技术参数


    - 产品类型:电缆到板型PCMCIA连接器
    - 位置数量:68个
    - 行数:5行
    - 中心线间距:1.27毫米(0.05英寸)
    - 插座数量:1个
    - 安装方式:通孔焊接,直角垂直安装
    - 电压等级:交流3.3伏
    - 连接器主体颜色:黑色
    - 接触面镀层:金
    - 引脚材料:黄铜
    - 最大电流承载能力:0.1安培
    - 工作温度范围:-20至70摄氏度(-4至158华氏度)
    - 包装方式:20个装,采用盒装和托盘包装

    3. 产品特点和优势


    - 全屏蔽设计:提供优异的电磁干扰防护,确保信号传输质量。
    - 耐温范围宽广:可以在广泛的温度范围内正常工作,适用于多种环境条件。
    - 高可靠性:通过REACH、RoHS等环保标准认证,符合全球各地区的环保法规要求。
    - 镀金接触面:延长使用寿命,减少接触电阻,提高可靠性。
    - 兼容性强:能够与其他标准PCMCIA设备兼容,易于集成到现有系统中。

    4. 应用案例和使用建议


    5146321-1连接器广泛应用于笔记本电脑、平板电脑、网络通信设备以及其他需要高速数据传输的便携式设备中。对于需要高可靠性和低功耗的设计,建议选择该款连接器。此外,在布线时应注意避免过长的引线,以减少电磁干扰和提高信号完整性。

    5. 兼容性和支持


    - 兼容性:与其他标准PCMCIA设备兼容,便于集成到现有的电子系统中。
    - 支持和服务:如果在使用过程中遇到任何问题,可拨打技术支持热线+1 800 522 6752寻求帮助。

    6. 常见问题与解决方案


    - Q: 连接器安装时出现松动怎么办?
    A: 检查焊接点是否牢固,必要时重新进行焊接。

    - Q: 接触电阻过大怎么办?
    A: 清理接触面,去除氧化层,若仍无法改善,则考虑更换新的连接器。

    7. 总结和推荐


    综上所述,5146321-1型号PCMCIA连接器以其全屏蔽设计、高可靠性、宽工作温度范围和兼容性,使其成为众多应用场合的理想选择。我们强烈推荐在需要高性能和高可靠性的便携式电子设备中使用此连接器。对于用户来说,该连接器易于安装和维护,且性能稳定,值得信赖。

5146321-1参数

参数
板上高度 7.2mm
针脚数 68pin
类型 Connector
卡类型 PCMCIA
安装特性 正常,标准-顶部
长*宽*高 61.98mm(长度)*37.74mm(高度)
安装方式 标准安装,通孔安装,顶部安装
零件状态 在售
包装方式 盒装,散装,托盘

5146321-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5146321-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 存储器连接器 - PC 卡插槽 TE CONNECTIVITY 5146321-1 5146321-1数据手册

5146321-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
