925712-2

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀锡压接端子 母端子, 0.140 Mate-N-LOK系列, 最大5mm², 最小2mm²
供应商型号: 14M-925712-2
供应商: 云汉优选
标准整包数: 2500
TE CONNECTIVITY 矩形连接器 - 触头 925712-2

925712-2概述


    产品简介

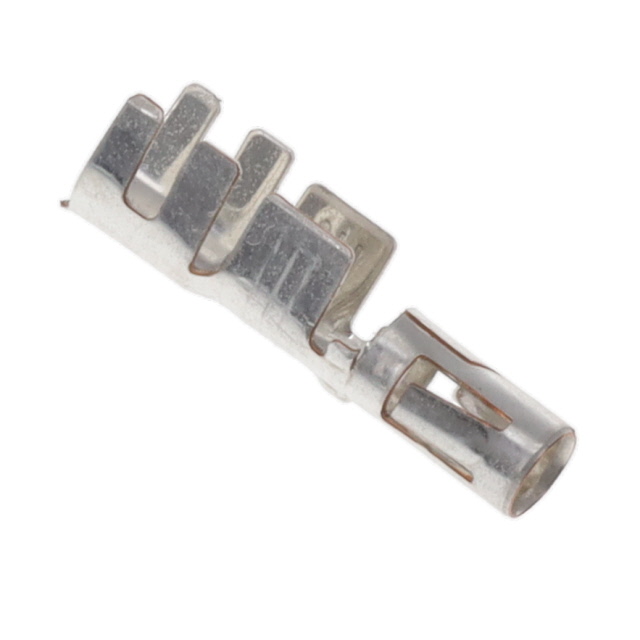

    925712-2 MATE-N-LOK Socket Contact
    925712-2 是一款由 TE Connectivity 生产的 MATE-N-LOK 插座接触器,设计用于实现电路连接。该接触器主要功能在于提供安全可靠的电气连接,适用于需要高电流承载能力的应用场合。它的主要特点包括预镀锡的接触区域、250 VAC 的操作电压以及 14 至 10 AWG 线径(2.1 至 5.3 mm²)的支持范围。925712-2 广泛应用于电力分配系统、工业自动化、交通运输及家用电器等领域。

    技术参数


    - 操作电压:250 VAC
    - 接触针直径:3.56 mm [0.14 in]
    - 线径:14 – 10 AWG(2.1 – 5.3 mm²)
    - 电镀厚度:接触终止区域镀层厚度为 0.4 – 3.5 µm [15.75 – 137.8 µin]
    - 接触区域电镀材料:锡
    - 电线绝缘支持:带
    - 锁定方式:锁定扣锁机制
    - 接触基材:磷青铜
    - 最大接触电流:17 A
    - 工作温度范围:-55°C 至 105°C [-67°F 至 221°F]
    - 认证:
    - 符合欧盟 RoHS 指令 2011/65/EU
    - 符合欧盟 ELV 指令 2000/53/EC
    - 符合中国 RoHS 2 指令
    - 符合欧盟 REACH 法规

    产品特点和优势


    925712-2 的显著特点是其使用了预镀锡的接触终止区域和锡镀层的接触区域,这些特点有助于提高接触的可靠性并降低电阻。此外,其独特的锁定扣锁机制确保了在高振动环境下也能保持良好的电气连接。该接触器还具有较高的电流承载能力(17 A),能够在严苛的工作环境中稳定运行。总的来说,925712-2 是一个可靠且耐用的选择,适用于多种工业和消费类电子产品。

    应用案例和使用建议


    925712-2 主要应用于电力分配系统和工业自动化设备中,如工业机器人、控制面板以及汽车电子系统等。具体应用时,建议选择合适尺寸的绝缘套管,并确保接触器正确安装和固定以防止松动。同时,为了延长使用寿命,建议定期进行检查和维护,确保电气连接的稳定性。

    兼容性和支持


    925712-2 与其他 MATE-N-LOK 系列产品兼容,例如 M-N-L 插座外壳和其他相关工具。TE Connectivity 提供了广泛的技术支持,包括电话支持(+1 800 522 6752)和技术文档下载,以便用户能够充分利用该产品的性能和优势。

    常见问题与解决方案


    - 问题1:接触器安装后无法导通
    - 解决办法:检查接触器是否完全插入插座,并确保连接处没有损坏或杂质。

    - 问题2:接触器接触电阻高
    - 解决办法:清洁接触器表面,确保接触区域无灰尘、油污或其他杂质。
    - 问题3:接触器在振动环境中失效
    - 解决办法:使用额外的固定措施,确保接触器在高振动环境下仍能稳定工作。

    总结和推荐


    总体而言,925712-2 是一款高性能、高可靠性的 MATE-N-LOK 插座接触器。它凭借其预镀锡的接触区域、稳定的电气连接和高电流承载能力,在多种应用场景中表现出色。我们强烈推荐该产品给那些需要可靠电气连接的工程师和设计师。无论是工业自动化还是消费类电子产品,925712-2 都是一个值得信赖的选择。

925712-2参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 带印记
线规 10-14 AWG
长*宽*高 20mm(长度)*4.8mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

925712-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

925712-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 925712-2 925712-2数据手册

925712-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
