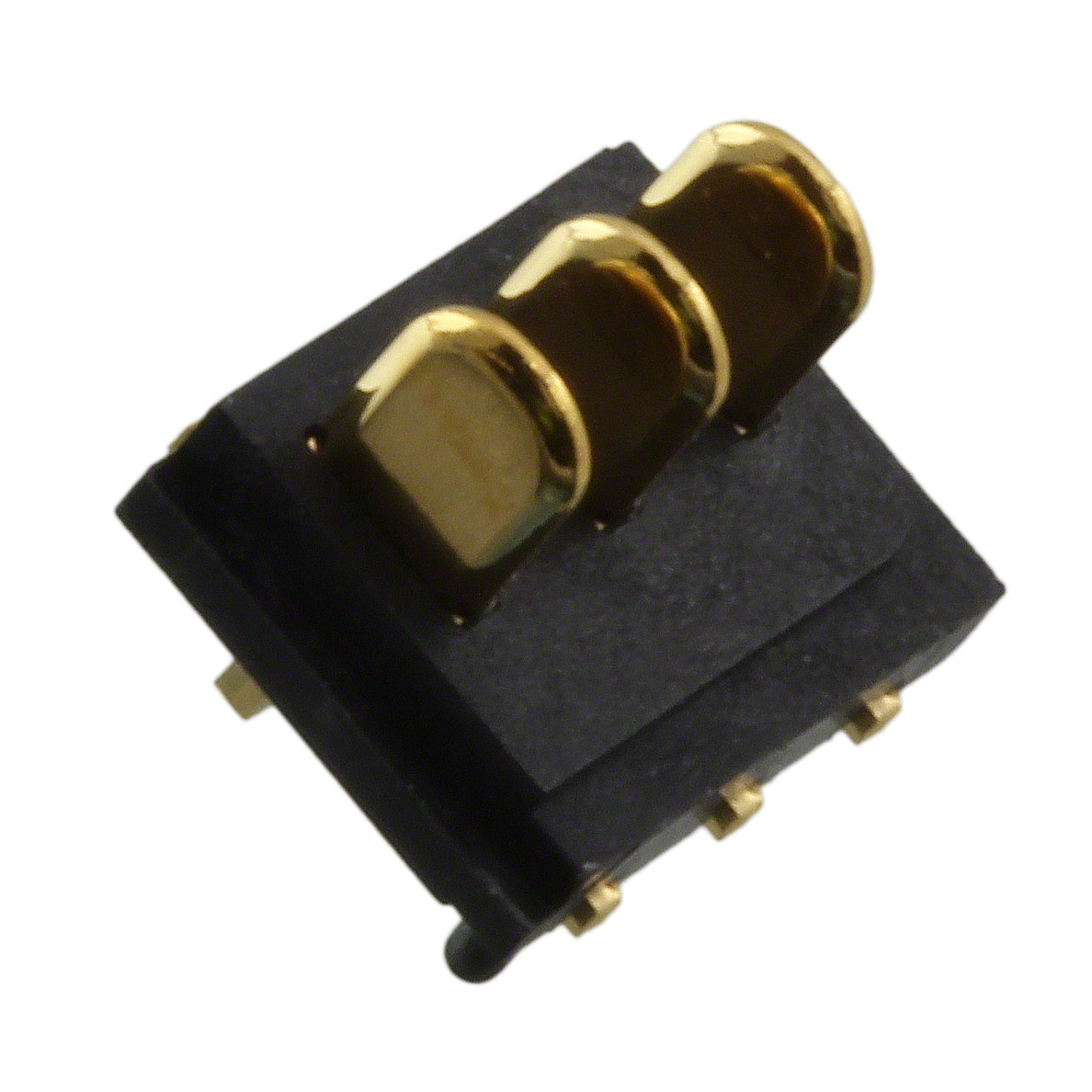

2199011-1

产品分类: 刀片式电源连接器
厂牌: TE CONNECTIVITY
产品描述: Conn Battery Holder PL 3 POS 2mm Solder ST Thru-Hole 3 Terminal 1 Port
供应商型号: A120576-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 刀片式电源连接器 2199011-1

2199011-1概述

    # 产品技术手册:TE Connectivity 2199011-1 DC Jack Connector

    产品简介


    基本介绍
    TE Connectivity的2199011-1是一款专为板对板连接设计的DC Jack Connector(直流插孔连接器)。它具备三个位置,中心线间距为2毫米,能够支持最高30伏直流电压,垂直安装于印刷电路板上,主要适用于信号传输的应用场景。
    主要功能
    - 电源管理:提供稳定可靠的直流电源接入。
    - 信号传输:实现信号在电路板间的高效传输。
    - 板对板连接:通过垂直安装方式,确保空间利用效率。
    应用领域
    - 消费电子:智能手机、平板电脑、便携式设备等。
    - 工业自动化:工厂自动化控制系统。
    - 医疗设备:便携式医疗设备及仪器。
    - 通讯设备:通信基站、路由器等。

    技术参数


    电气特性
    - 操作电压:30 VDC
    - 接触电流额定值(最大):2 A
    - 中心线间距:2 mm [0.078 in]
    工作环境
    - 操作温度范围:-20 – 80°C [-4 – 176°F]
    其他关键指标
    - 连接系统:板对板
    - 连接器与外壳类型:插头
    - 印刷电路板安装方向:垂直
    - 兼容焊接工艺:回流焊至260°C

    产品特点和优势


    独特功能
    - 高可靠性:能够承受高达30 VDC的操作电压。
    - 兼容多种焊接工艺:适应现代电子产品生产过程中的回流焊要求。
    - 垂直安装设计:有效节省电路板空间,提高集成度。
    市场竞争力
    - 广泛的应用范围:适用于多种类型的消费电子、工业自动化和医疗设备。
    - 高标准认证:符合欧盟RoHS、REACH等相关环保标准,保证产品安全可靠。

    应用案例和使用建议


    应用案例
    - 便携式设备充电接口:可应用于移动电话和智能手表等设备的充电接口,确保稳定可靠的电源供应。
    - 医疗监控设备:适用于远程医疗设备的信号传输和电源管理。
    使用建议
    - 正确选择型号:确保所选型号满足具体应用需求,如工作电压和环境温度。
    - 合理布局:在设计电路板时应考虑连接器的垂直安装方向,以减少空间占用并提高整体美观度。
    - 充分测试:在正式投产前进行充分的电气性能和环境耐受性测试,确保产品稳定性。

    兼容性和支持


    兼容性
    TE Connectivity提供了多种配套组件,如SMA Jack和Plug等,以便用户根据具体需求进行选择。
    支持和服务
    TE Connectivity提供全面的技术支持服务,包括产品咨询、技术支持热线和售后服务保障。

    常见问题与解决方案


    问题一:如何确定正确的焊接工艺?
    - 解决方案:建议根据产品的具体电气特性和使用环境,参考手册中的建议焊接工艺(如回流焊至260°C)来确定合适的焊接方法。
    问题二:如何选择合适的型号?
    - 解决方案:详细阅读产品手册,结合应用需求(如操作电压、工作温度范围等)来选择最适合的产品型号。
    问题三:如何进行有效的环境耐受性测试?
    - 解决方案:在设计阶段进行充分的环境耐受性测试,如高低温循环测试、湿热测试等,以确保产品在各种条件下的稳定性和可靠性。

    总结和推荐


    综合评估
    TE Connectivity的2199011-1 DC Jack Connector凭借其稳定的电气性能、广泛的应用范围和可靠的环境耐受性,在多个领域都有着出色的表现。
    推荐结论
    我们强烈推荐此款产品用于需要高可靠性和紧凑设计的板对板连接场景。无论是消费电子、工业自动化还是医疗设备领域,它都能提供卓越的性能和保障。
    如果您有任何疑问或需要进一步的技术支持,请拨打技术支持热线 +1 800 522 6752 或访问TE Connectivity官网获取更多信息。

2199011-1参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

2199011-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
