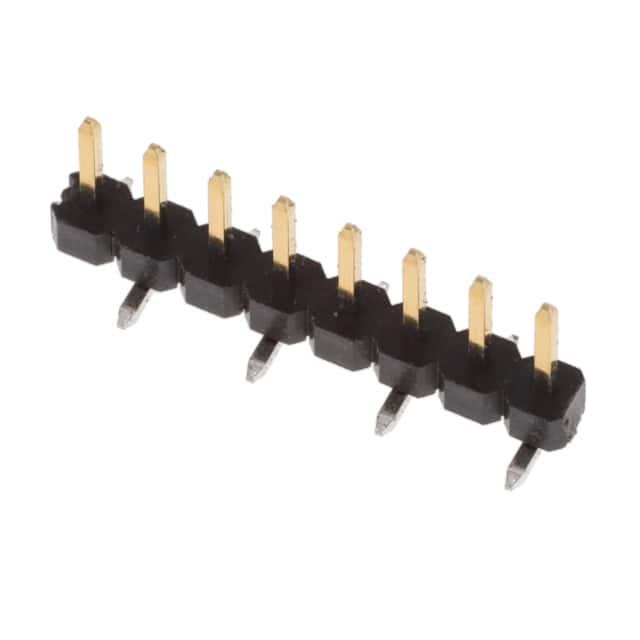

2842103-8

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2mm 1 8pin 2A 380nm 金 黑色 贴片安装
供应商型号: JY-2842103-8
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2842103-8

2842103-8概述


    产品简介


    AMPMODU 2mm BtB Receptacle
    AMPMODU 2mm BtB Receptacle是一款单行水平通孔垂直插拔式接插件。它主要应用于电子设备的连接与信号传输,如计算机、通信设备、汽车电子、工业控制设备等领域。该系列接插件以其紧凑的设计和高可靠性而著称,在电路板设计中提供稳定可靠的连接解决方案。

    技术参数


    | 参数 | 描述 |

    | 接触材料 | 磷青铜,厚度0.20mm,镀层为镍(最小1.27µm)和金(最小0.1µm至0.76µm) |
    | 尾部材料 | 锡(3-5µm) |
    | 基座材料 | LCP,UL94 V0防火等级,黑色 |
    | 接触点数量 | 单行,支持2到25个接触点 |
    | 连接方式 | 水平通孔连接 |
    | 安装方式 | 通过焊接安装 |
    | 尾部长度选项 | 2.1mm, 2.8mm, 3.4mm |
    | 包装方式 | 卷带式包装(带盖)或管式包装(不带盖)|

    产品特点和优势


    AMPMODU 2mm BtB Receptacle系列接插件具备以下特点和优势:
    1. 高可靠性和稳定性:采用磷青铜作为接触材料,确保长期使用的稳定性。
    2. 广泛的适用性:支持2到25个接触点,满足不同应用场景的需求。
    3. 优异的机械性能:设计紧凑,适用于有限空间内的电路板布局。
    4. 易于安装和维护:通过标准的通孔焊接方式安装,简化装配流程。

    应用案例和使用建议


    应用案例
    该系列接插件广泛应用于各种电子设备中,例如计算机主板、通信模块、工业控制系统等。具体来说,它们可用于信号传输接口、电源接口以及其他需要高度可靠连接的场合。
    使用建议
    1. 选择合适的接触点数量:根据实际需求选择对应型号的接插件,以确保足够的连接点。
    2. 确保良好的焊接质量:通过适当的焊接技术和材料保证焊接质量和可靠性。
    3. 注意环境因素:由于接插件工作环境对性能有影响,建议在设计阶段充分考虑环境温度和湿度的影响。

    兼容性和支持


    AMPMODU 2mm BtB Receptacle系列接插件可以与其他标准化的电子元器件兼容,适用于多种设备和系统。TE Connectivity公司提供了详细的技术支持文档和咨询服务,确保用户能够高效地使用这些产品。

    常见问题与解决方案


    1. 焊接时尾部长度问题
    - 解决方案:严格按照技术手册中的推荐长度进行焊接,避免过长或过短导致接触不良。
    2. 接触不良
    - 解决方案:检查接触面是否清洁,重新焊接并确保焊锡填充均匀。

    总结和推荐


    AMPMODU 2mm BtB Receptacle凭借其紧凑的设计、高可靠性和广泛的应用范围,成为市场上的一款优秀产品。它在计算机、通信、汽车电子和工业控制等多个领域都有出色的表现。鉴于其优越的性能和丰富的功能,强烈推荐在相关电子设备的设计中选用此款接插件。

2842103-8参数

参数
触头镀层厚度 - 配接 380nm
排数 1
额定电流 2A
间距-配接 2mm
针脚数 8pin
触头镀层 - 配接
防护等级 -
类型 Breakaway,Header,Push-Pull
颜色 黑色
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2842103-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2842103-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2842103-8 2842103-8数据手册

2842103-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
