HSC100R22J

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 220mΩ ±5% ±50ppm/℃ 法兰安装 65.5mm*47.5mm*26mm
供应商型号: 1174280
供应商: 海外现货
标准整包数: 1

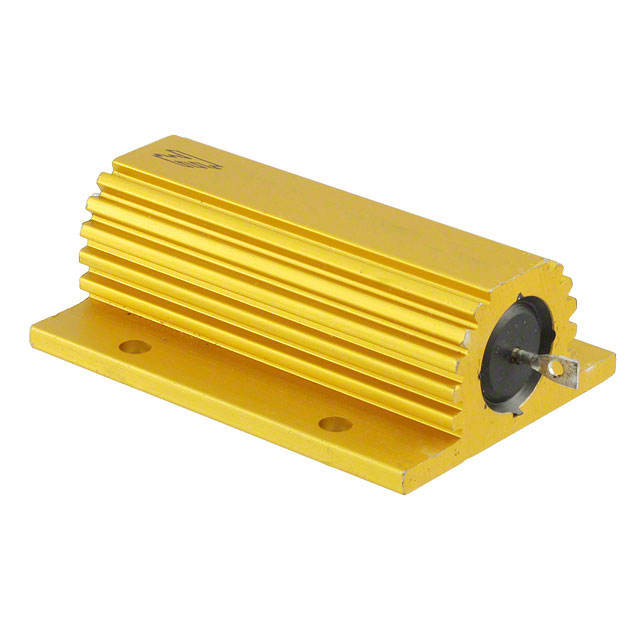

TE CONNECTIVITY 网络阵列电阻 HSC100R22J

HSC100R22J概述

    高品质电子元器件:TE Connectivity HS系列铝制外壳功率电阻

    产品简介


    TE Connectivity HS系列铝制外壳功率电阻是一款专为通用应用设计的高品质电子元器件。这一系列电阻具有从5瓦到300瓦的多种型号,满足不同应用场景下的需求。凭借其出色的稳定性和可靠性,HS系列电阻被广泛应用于制动器、平衡器、电容器充放电、浪涌抑制、滤波和电力机械等领域。

    技术参数


    以下是HS系列铝制外壳功率电阻的技术参数摘要:
    | 型号 | 模块功率 (W) | 最大工作电压 (V) | 绝缘电阻 (MΩ) | 长期稳定性 (%) | 脉冲能量 (J) |
    |
    | HSA5 | 5 | 160 | ≥10,000 | ≤11 | ≤400 |
    | HSA10 | 10 | 265 | ≥10,000 | ≤11 | ≤400 |
    | HSA25 | 25 | 550 | ≥10,000 | ≤11 | ≤400 |
    | HSA50 | 50 | 1250 | ≥10,000 | ≤11 | ≤400 |
    | HSA75 | 75 | 1400 | ≥10,000 | ≤11 | ≤400 |
    | HSC100 | 100 | 1900 | ≥10,000 | ≤2 | ≤400 |
    | HSC150 | 150 | 2500 | ≥10,000 | ≤2 | ≤400 |
    | HSC200 | 200 | 1900 | ≥10,000 | ≤2 | ≤400 |
    | HSC250 | 250 | 2200 | ≥10,000 | ≤2 | ≤400 |
    | HSC300 | 300 | 2500 | ≥10,000 | ≤2 | ≤400 |

    产品特点和优势


    - 可靠性高:经过超过50年的设计和制造经验,HS系列电阻在可靠性方面具有卓越表现。
    - 多样化选择:从5瓦到300瓦不等的功率选择,覆盖广泛的应用场景。
    - 定制设计:提供包括线圈、端接、安装方式等在内的定制服务,满足特定应用需求。
    - 低阻值、低感抗和高电压版本:适用于多种复杂的电气应用。

    应用案例和使用建议


    HS系列铝制外壳功率电阻广泛应用于制动器、平衡器、电容器充放电、浪涌抑制和滤波等领域。具体应用建议如下:
    - 在电容器充放电过程中,需根据具体充电和放电要求选择合适的电阻型号和功率。
    - 在使用过程中,确保电阻周围有足够的散热空间以避免过热损坏。
    - 定期进行电阻测试和维护,确保长期稳定的性能。

    兼容性和支持


    HS系列铝制外壳功率电阻与标准电路板和其他电子元件高度兼容。TE Connectivity 提供全面的技术支持和维护服务,确保客户能够顺利使用和维护这些产品。

    常见问题与解决方案


    1. 问题:在高湿度环境下,电阻的绝缘电阻下降。
    - 解决方案:定期对电阻进行清洁和干燥处理,必要时可使用专用的防潮材料。
    2. 问题:长时间使用后,电阻出现过热现象。
    - 解决方案:检查安装位置的散热情况,确保适当的散热措施,并适当降低负载功率。

    总结和推荐


    HS系列铝制外壳功率电阻凭借其卓越的可靠性和广泛的应用范围,在市场上具备强大的竞争力。无论是对于通用应用还是特殊需求,这款电阻都是一个值得信赖的选择。我们强烈推荐使用HS系列铝制外壳功率电阻,特别是那些需要高性能和高可靠性的应用场景。

HSC100R22J参数

参数
电阻值 220mΩ
电阻个数 -
精度 ±5%
温度系数 ±50ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 65.5mm*47.5mm*26mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装,散装

HSC100R22J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC100R22J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSC100R22J HSC100R22J数据手册

HSC100R22J封装设计

查看详情并下载
Symbol
Footprint
3D Model
