2-640452-0

厂牌: TE CONNECTIVITY
产品描述: Header 2.54mm 1 20pin 5A 锡 通孔安装 50.8mm(长度)*5.08mm(高度)
供应商型号: N-2-640452-0
供应商: 云汉优选
标准整包数: 1

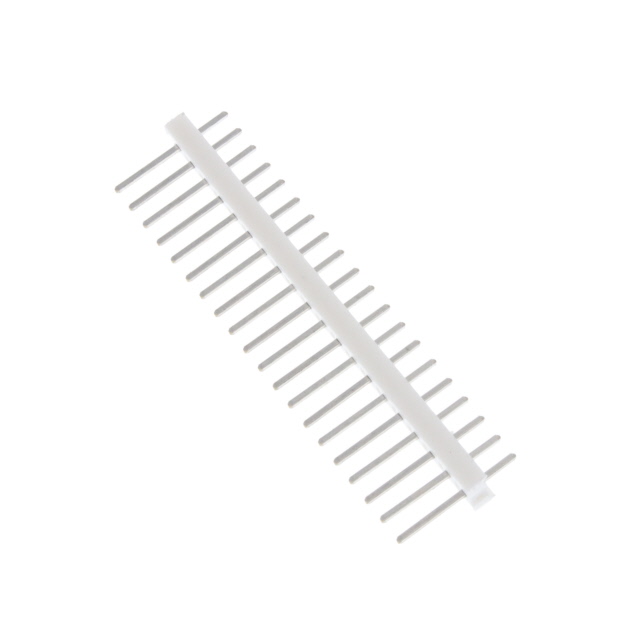

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2-640452-0

2-640452-0概述


    产品简介


    本电子元器件是一款适用于电路板连接的插座(PCB Mount Header),型号为2-640452-0。它主要用于垂直安装,提供20个位置的接口,间距为2.54毫米。此产品属于无护套设计(Unshrouded),采用锡镀层(Tin)并通过通孔焊接(Through Hole - Solder)进行连接。产品主要应用于信号传输领域,并且符合美国材料试验协会(ASTM)的MTA 100标准。

    技术参数


    - 产品类型: PCB Mount Header
    - 接插件系统: 线对板 (Wire-to-Board)
    - 插座类型: 无护套 (Unshrouded)
    - 额定工作电压: 250 VAC
    - 工作温度范围: -55°C至105°C (-67°F至221°F)
    - 接触面积长度: 7.49毫米 (.295英寸)
    - 接触尾部尺寸: 0.64毫米 (.025英寸)
    - 最大电流承载能力: 5安培
    - 中心线间距 (Pitch): 2.54毫米 (.1英寸)
    - 外形高度: 2.54毫米 (.1英寸)
    - 印刷电路板厚度: 1.6毫米 (.063英寸)

    产品特点和优势


    - 无护套设计: 简化安装过程,提高设计灵活性。
    - 宽工作温度范围: 在极端环境中保持稳定的工作性能。
    - 高电流承载能力: 适用于高功率应用,确保可靠的信号传输。
    - 兼容性强: 可与多种连接器和设备匹配,满足多样化需求。
    - 材料耐久: 使用耐高温的聚酯材料,确保长时间使用寿命。

    应用案例和使用建议


    应用案例:
    - 本产品广泛应用于各类电子产品中,例如工业控制系统、医疗设备、通信基础设施等。
    - 在这些应用场景中,它的高可靠性及信号传输稳定性得到了客户的认可和好评。
    使用建议:
    - 建议在使用前仔细检查产品的外观和完整性,避免安装过程中出现破损。
    - 在实际操作时,遵循正确的焊接工艺以保证良好的电连接质量。

    兼容性和支持


    - 兼容性: 本产品与一系列MTA 100系列连接器兼容,具体兼容部件包括CAT-104MTA-NYLCC(尼龙盖子)、CAT-104MTA-NTPMR(尼龙焊接插座)等。
    - 支持与维护: 如有任何技术支持需求,可拨打厂商电话 +1 800 522 6752 进行咨询。厂商还提供了丰富的文档资料,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1: 接触不良
    - 解决方案: 检查焊接质量,确保焊接点无虚焊现象。
    - 问题2: 安装时发生位移
    - 解决方案: 在安装过程中使用定位工具辅助固定,确保正确对齐。
    - 问题3: 温度过载
    - 解决方案: 检查安装环境,确保在规定的温度范围内使用,必要时增加散热措施。

    总结和推荐


    综合上述信息,这款2-640452-0 PCB Mount Header具备高可靠性和广泛的适用范围,适用于各种严苛环境下的信号传输应用。特别是其无护套设计和宽工作温度范围,使得它成为许多工业级应用的理想选择。因此,我们强烈推荐此产品用于需要高质量信号传输和可靠连接的应用场合。如果您在选择合适的连接器方面遇到任何疑问,可以随时联系厂商获取专业指导。

2-640452-0参数

参数
排数 1
防护等级 -
针脚数 20pin
类型 Header
触头镀层 - 配接
颜色 -
额定电流 5A
触头镀层厚度 - 配接 -
间距-配接 2.54mm
长*宽*高 50.8mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,袋装

2-640452-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-640452-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2-640452-0 2-640452-0数据手册

2-640452-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 2.756 ¥ 23.426
150+ $ 2.2557 ¥ 19.1735
300+ $ 2.1012 ¥ 17.8602
550+ $ 1.9788 ¥ 16.8198
1000+ $ 1.6626 ¥ 14.1321
2500+ $ 1.5402 ¥ 13.0917
5000+ $ 1.4688 ¥ 12.4848
10000+ $ 1.428 ¥ 12.138
25000+ $ 1.1934 ¥ 10.1439
库存: 945
起订量: 40 增量: 1
交货地:
最小起订量为:40
合计: ¥ 937.04
