927824-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 功率 压接 锡 11-13 AWG 压入式 19.5mm(长度)*6.3mm(高度)
供应商型号: JY-927824-1
供应商: 云汉优选
标准整包数: 1

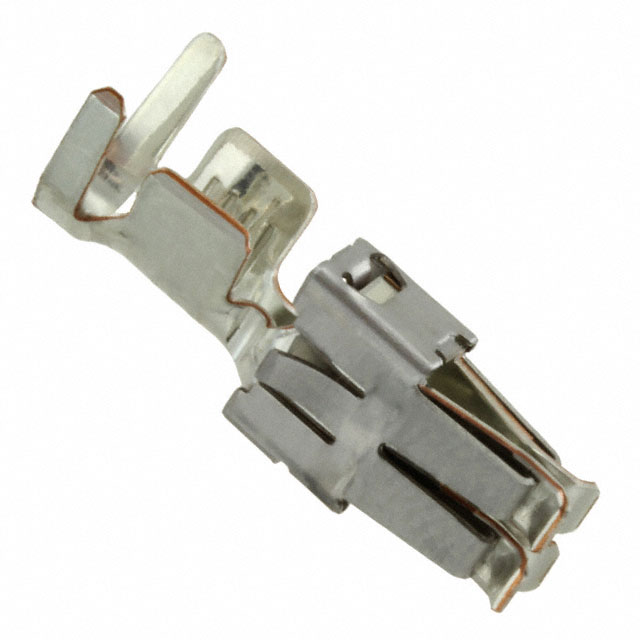

TE CONNECTIVITY 矩形连接器 - 触头 927824-1

927824-1概述

    # 高质量电子元器件产品技术手册:Receptacle, 13 – 11 AWG Wire Size, 2.5 – 4 mm²

    产品简介


    该Receptacle产品专为汽车领域的标准电源定时器设计,主要用于连接导线至电路板。它具有13至11 AWG的导线尺寸范围(2.5至4平方毫米),并采用锡(Sn)作为界面镀层。该系列产品广泛应用于汽车行业,能够有效传输高达40安培的电流,确保了可靠且高效的电力传输。

    技术参数


    主要技术规格
    - 导线尺寸:13至11 AWG(2.5至4平方毫米)
    - 界面镀层:锡(Sn)
    - 适用导线材质:铜
    - 典型电流传输能力:25至40安培
    - 连接类型:压接
    - 接触面积:6.3毫米
    - 终端类型:插口型(Receptacle)
    性能参数
    - 温度范围:-40至130摄氏度(-40至266华氏度)
    - 锁定功能:通过锁定闩锁实现
    - 绝缘直径范围:3.3至4.5毫米(0.129至0.177英寸)
    - 包装数量:2000个/卷
    工作环境
    - 操作温度:最高130摄氏度
    - 符合行业标准:IEC 664/664A (DIN VDE 0110)

    产品特点和优势


    1. 高可靠性:该Receptacle产品能够在极端条件下提供可靠的电力传输,适用于汽车工业严苛的应用环境。
    2. 广泛的应用范围:兼容13至11 AWG的导线尺寸,覆盖了多种常见的汽车导线需求。
    3. 出色的温度耐受性:能够承受-40至130摄氏度的宽泛操作温度范围,保证在各种环境下的稳定工作。
    4. 符合严格的环保要求:该产品符合欧盟RoHS、ELV以及中国RoHS 2等环保标准,确保了产品的环保合规性。

    应用案例和使用建议


    应用案例
    此Receptacle产品广泛用于汽车电气系统的连接部分,例如电池管理系统、电动机控制单元等,确保电流的有效传输和分配。它尤其适合需要高可靠性的场合,如安全气囊控制系统。
    使用建议
    1. 在安装过程中确保正确使用压接工具,以确保压接的质量和安全性。
    2. 定期检查接触部位,确保良好的电接触,避免因接触不良导致的故障。
    3. 在恶劣环境下使用时,建议使用额外的保护措施,如套管或绝缘材料。

    兼容性和支持


    该产品与同一系列的其他组件高度兼容,例如插头、插座、提取工具等。TE公司提供了丰富的技术支持和文档资料,包括产品规格书、CAD文件等,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    问题一:压接不牢固
    解决方案:检查使用的压接工具是否合适,重新进行压接操作。
    问题二:接触电阻高
    解决方案:清洁接触面,确保接触面无污垢和杂质,再次压接。
    问题三:温度异常升高
    解决方案:检查安装位置是否通风良好,避免过热。必要时增加散热措施。

    总结和推荐


    该Receptacle产品在汽车电气系统中的应用表现卓越,具有高可靠性、广泛的应用范围以及严格的环保标准。其独特的锁定功能和宽泛的操作温度范围使其在各种复杂环境下依然能够稳定运行。综上所述,该产品非常适合用于汽车电气系统的设计和制造,强烈推荐给寻求高质量连接解决方案的工程师和设计师。

927824-1参数

参数
线规 11-13 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
类型 功率
长*宽*高 19.5mm(长度)*6.3mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

927824-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

927824-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 927824-1 927824-1数据手册

927824-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
