9-146258-0

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 80pin 3A 2.54μm 锡 黑色 通孔安装
供应商型号: N-9-146258-0
供应商: 云汉优选
标准整包数: 1

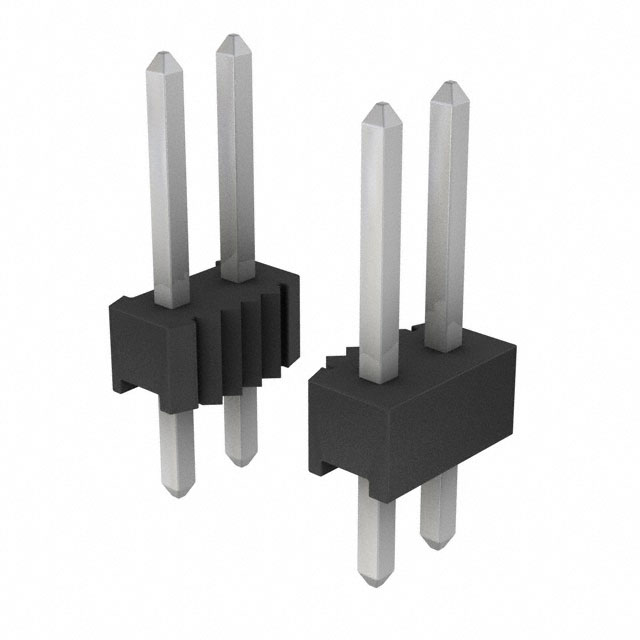

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 9-146258-0

9-146258-0概述


    产品简介


    基本描述
    本文介绍的产品为9-146258-0型号的PCB(印刷电路板)安装型垂直连接器,属于板对板(Board-to-Board)类型。该产品包含80个位置,采用2.54毫米中心线间距。它属于AMPMODU系列,设计用于信号传输。该连接器具有分离(Breakaway)和焊锡固定(Tin, Through Hole - Solder)的特性,使得其能够在各种复杂的应用环境中稳定工作。
    主要功能
    - 提供信号传输功能
    - 支持通过孔焊锡固定
    - 具有分离式设计,便于拆卸和更换
    应用领域
    适用于需要高可靠性的电子设备,如工业自动化系统、计算机硬件、通信设备及消费电子产品等领域。

    技术参数


    | 参数 | 描述 |

    | 针数 | 80 |
    | 行数 | 2 |
    | 中心线间距(Pitch) | 2.54毫米 |
    | 操作电压 | 30伏交流 |
    | 接触负载 | 完全加载 |
    | 工作温度范围 | -65至105摄氏度(-85至221华氏度) |
    | 连接器材料 | 聚合物塑料(Thermoplastic) |
    | 端子材料 | 黄铜基材,锡镀层 |
    | 电流承载能力(最大值) | 3安培 |
    | 包装数量 | 50 |

    产品特点和优势


    - 多位置设计:80个位置的设计使其能够满足大部分设备的高密度需求。
    - 分离式结构:方便维护和更换。
    - 高可靠性:适用于宽泛的工作温度范围(-65至105摄氏度),确保在极端环境下仍能稳定工作。
    - 符合标准:产品已通过UL E28476标准认证,UL 94V-0阻燃等级。
    - 环保:不含高浓度的溴和氯,符合中国RoHS 2标准。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:在复杂的工业环境中,该连接器能够提供稳定的信号传输,确保设备的可靠运行。
    - 通信设备:例如路由器和交换机,在这些高要求的场合中,该连接器能够提供良好的电气性能和稳定性。
    - 计算机硬件:主板上的信号传输要求高可靠性和稳定性,该连接器可以完美胜任。
    使用建议
    - 布线规划:建议在布线时考虑到该连接器的高针数密度,合理分配引脚以避免信号干扰。
    - 温度管理:由于工作温度范围广,考虑在极端环境下使用合适的散热措施。
    - 维护与检查:定期检查连接器接触部位是否有腐蚀或损坏,确保信号传输的可靠性。

    兼容性和支持


    - 兼容性:该产品与其他标准AMPMODU Headers产品兼容,适用于广泛的连接器和接插件应用。
    - 支持服务:如有任何问题,可以通过电话+1 800 522 6752联系技术支持,获得及时的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插入困难 | 检查是否插针正确对齐,并确认接触点清洁。 |
    | 信号传输不稳定 | 检查焊接点是否牢固,确保没有松动。 |
    | 温度过高 | 确保通风良好,并考虑使用散热片等配件。 |

    总结和推荐


    综合评估
    - 优点:该产品提供了80个位置的高密度设计,适用于多种复杂环境下的高可靠性应用。具备分离式结构,易于维护。同时,通过UL认证并符合多项环保标准。
    - 不足:由于其高针数密度,初期布线和维护成本相对较高。
    推荐意见
    基于以上各方面表现,强烈推荐使用9-146258-0型号的AMPMODU连接器。它在高密度信号传输方面表现出色,具有良好的稳定性和兼容性。尤其适合需要高可靠性的工业和通信设备领域。

9-146258-0参数

参数
触头镀层厚度 - 配接 2.54μm
类型 Breakaway,Header,Push-Pull
排数 2
针脚数 80pin
颜色 黑色
间距-配接 2.54mm
触头镀层 - 配接
防护等级 -
额定电流 3A
安装方式 通孔安装
零件状态 在售
包装方式 散装

9-146258-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-146258-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 9-146258-0 9-146258-0数据手册

9-146258-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24+ $ 4.4414 ¥ 37.7519
1000+ $ 4.3157 ¥ 36.6835
2500+ $ 3.8964 ¥ 33.1194
5000+ $ 3.3252 ¥ 28.2642
10000+ $ 2.5602 ¥ 21.7617
50000+ $ 2.142 ¥ 18.207
100000+ $ 1.8564 ¥ 15.7794
250000+ $ 1.7136 ¥ 14.5656
库存: 98
起订量: 24 增量: 1
交货地:
最小起订量为:24
合计: ¥ 906.04
直接购买
加入购物车
