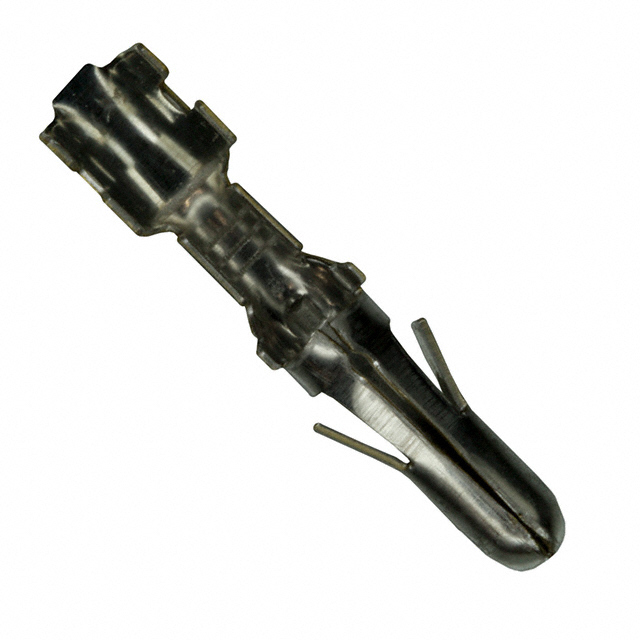

925715-2

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀锡压接端子 公端子, Commercial MATE-N-LOK系列, 最大2mm², 最小0.5mm²
供应商型号: JY-925715-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 925715-2

925715-2概述


    产品简介


    925715-2 型号 PIN 接触器 是一种适用于商业应用的紧凑型接触器,属于 Commercial MATE-N-LOK 系列。这种接触器主要用于电气连接系统,能够确保电源电路的稳定传输。它适用于广泛的工业和商业应用场景,如工业自动化设备、家用电器及通信设备等。

    技术参数


    - 操作电压: 250 VAC
    - 接触针直径: 3.56 mm (0.14 in)
    - 接触区域镀层材料: 预镀锡 (Pre-Tin)
    - 接触基材: 磷青铜 (Phosphor Bronze)
    - 电流承载能力: 最大 17 A
    - 端接方法: 挤压 (Crimp)
    - 导线规格: 20 - 14 AWG (0.5 - 2 mm²)
    - 绝缘直径范围: 2.5 - 4.5 mm (0.098 - 0.177 in)
    - 操作温度范围: -55°C 至 105°C (-67°F 至 221°F)

    产品特点和优势


    这款接触器具有 锁定锁闩 (Locking Lance) 接触保持功能,可以提供额外的安全性和稳定性。它的 磷青铜基材 和 预镀锡接触区 可以提高耐久性和导电性能。此外,最大电流承载能力 达到 17 A,能够适应高功率需求的应用。接触器的 挤压端接方法(Crimp)使其易于安装和维护,从而减少了人工成本和错误率。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备: 用于机器间的电力传输。
    - 家用电器: 为冰箱、洗衣机等设备提供可靠的电气连接。
    - 通信设备: 用于网络交换机和其他通信设备中的内部布线。
    使用建议:
    - 在安装过程中,应确保导线与接触器完全对接并牢固锁定,以避免松动造成的故障。
    - 定期检查连接部位的绝缘状况,防止由于老化导致的短路。
    - 在选择合适的导线时,确保其规格符合接触器的技术要求,以确保最佳性能和安全。

    兼容性和支持


    这款接触器可以与相同系列的其他组件一起使用,如 925715-2 型号接触器帽。制造商提供了详细的技术支持和售后服务,如需要帮助,可拨打 +1 800 522 6752 联系客服。

    常见问题与解决方案


    1. 问题: 导线无法与接触器牢固连接。
    - 解决方案: 确保导线和接触器正确插入并完全锁定。如果仍存在问题,检查是否有杂质阻碍了正常端接。

    2. 问题: 接触器表面出现磨损。
    - 解决方案: 使用专用工具进行更换或重新安装新的接触器。

    总结和推荐


    总体来说,这款 925715-2 型号 PIN 接触器 在其应用领域表现优异,具备良好的机械特性和电气性能。其独特的锁定机制和高性能的材料使其在各种环境下都能可靠工作。强烈推荐此款接触器用于需要高度可靠电力传输的应用场景。对于需要进一步了解或技术支持的用户,可以直接联系制造商获取更多帮助。

925715-2参数

参数
触头端接 压接
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
线规 14-20 AWG
触头镀层
长*宽*高 25.5mm(长度)*5.3mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

925715-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

925715-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 925715-2 925715-2数据手册

925715-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
