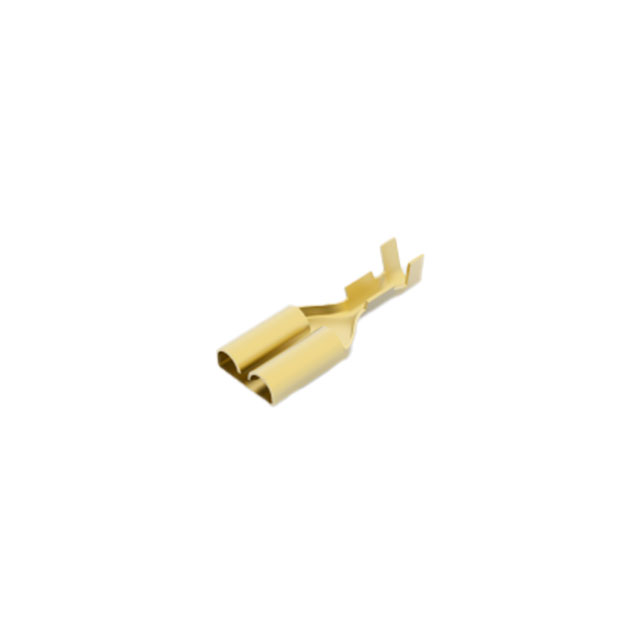

170304-2

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 18-22AWG RCP Tin Strip
供应商型号: A137019CT-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 170304-2

170304-2概述

    # FASTON 250 系列快速断开端子产品技术手册

    产品简介


    FASTON 250 系列快速断开端子是一种广泛应用于工业和消费电子领域的电子元器件。本产品属于接线端子类别,采用直角设计,适合22至18 AWG(约0.32至0.82平方毫米)的导线连接。其主要功能是为各种电气系统提供可靠的电线连接,广泛用于汽车、家用电器、通信设备以及工业自动化等领域。
    产品类型
    - 接收端子(Receptacle)
    - 快速断开端子(Quick Disconnects)
    主要功能
    - 实现快速且可靠的电线连接。
    - 具备优秀的机械性能和电气性能。
    - 支持单点连接能力。
    应用领域
    - 汽车电子系统
    - 家电控制板
    - 工业设备控制接口
    - 通信设备连接器

    技术参数


    以下是FASTON 250系列快速断开端子的技术规格:
    | 参数名称 | 规格值 |

    | 额定电压 | ≤300V AC/DC |
    | 额定电流 | ≤20A |
    | 接触面积 | 6.35mm × 0.81mm |
    | 导线范围 | 0.32mm² 至 0.82mm² |
    | 接触材料 | 黄铜 |
    | 接触表面处理 | 未镀层 |
    | 绝缘材料 | 不带绝缘 |
    | 操作温度范围 | -40°C 至 +110°C |
    | 包装数量 | 6000个/卷 |
    | 认证标准 | CSA、UL认证 |

    产品特点和优势


    1. 易于安装:插入力适中,方便手动或自动装配。
    2. 高可靠性:采用优质黄铜材质,确保长期稳定的电接触性能。
    3. 耐用性强:机械寿命长,适用于高频插拔环境。
    4. 环保合规:符合RoHS、ELV、REACH等环保法规要求。
    5. 兼容性广:可与多种导线和接头匹配使用。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于发动机控制单元(ECU)和传感器之间的连接。
    - 家用电器:用于冰箱、洗衣机等家电内部电路板间的连接。
    - 通信设备:作为模块间信号传输的关键组件。
    使用建议
    1. 在安装前,务必检查导线是否处于良好状态,避免损坏绝缘层。
    2. 确保导线插入深度足够,以实现最佳的电气连接。
    3. 在高温环境下使用时,需额外注意散热问题。
    4. 若出现松动现象,可通过工具重新压接端子以恢复连接稳定性。

    兼容性和支持


    - 兼容性:FASTON 250端子与TE Connectivity品牌的其他连接器系列产品具有良好的兼容性。
    - 技术支持:如需帮助,请拨打客服热线+1 800 522 6752,获取专业技术支持。
    - 售后保障:产品享受TE官方提供的质量保证服务,确保客户无忧使用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入困难 | 检查导线尺寸是否符合要求 |
    | 连接不稳定 | 确认端子已完全压接到位 |
    | 热插拔导致端子过热 | 降低插拔频率,增加散热措施 |

    总结和推荐


    综合评估
    FASTON 250系列快速断开端子凭借其优良的设计、可靠的性能和广泛的适用性,在行业内获得了高度认可。它不仅满足基本的电气连接需求,还能适应复杂的工作环境,是一款值得信赖的产品。
    推荐意见
    强烈推荐此款端子用于需要高效、安全连接的应用场景。无论是工业生产还是家庭应用,FASTON 250都能提供卓越的支持和服务。

    通过以上分析可以看出,FASTON 250快速断开端子是一款兼具高性能和可靠性的电子元器件,非常适合各类现代化设备的连接需求。如果您正在寻找一款品质卓越的接线端子,这款产品无疑是您的理想选择!

170304-2参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

170304-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

170304-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 170304-2 170304-2数据手册

170304-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
