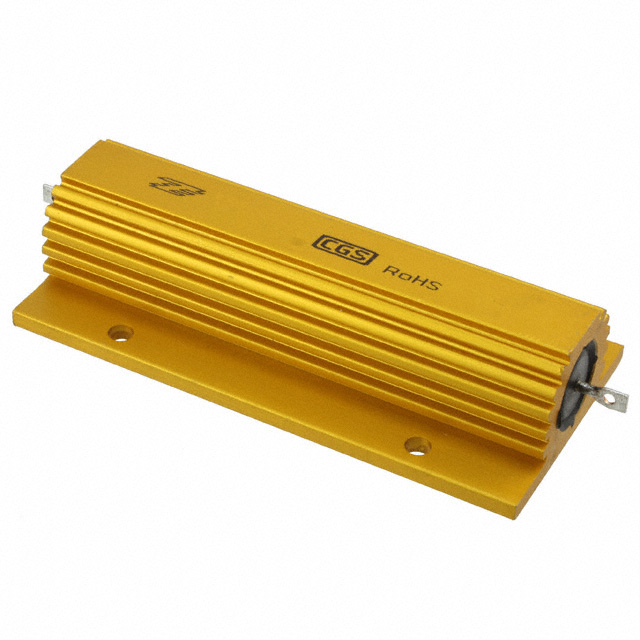

HSC15047RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±50ppm/℃ 47Ω 150W 法兰安装 98mm*47.5mm*26mm
供应商型号: 1619331
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HSC15047RJ

HSC15047RJ概述

    # 电子元器件技术手册:TE Connectivity 铝制封装电阻

    产品简介


    产品类型
    本手册介绍了TE Connectivity生产的铝制封装电阻,属于HS系列。这些电阻广泛应用于电力系统、电源供应、牵引工业等领域。
    主要功能
    - 适用于高功率应用,提供从5瓦到300瓦的多种功率选项。
    - 具有出色的稳定性和可靠性。
    - 可用于制动电阻、平衡电阻、电容器充电和放电等多种应用场景。
    应用领域
    - 制动电阻
    - 平衡电阻
    - 电容器充电与放电
    - 滤波器
    - 电气机械通用场合

    技术参数


    | 参数 | HSA5 | HSA10 | HSA25 | HSA50 | HSC75 | HSC100 | HSC150 | HSC200 | HSC250 | HSC300 |

    | 功率耗散(W)@25°C | 10 | 16 | 25 | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
    | 无散热器功耗(W) | 5.5 | 8 | 12.5 | 20 | 45 | 50 | 55 | 50 | 60 | 75 |
    | 最小电阻值(Ω) | 0.01 | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.1 | 0.1 | 0.1 | 0.1 |
    | 最大电阻值(Ω) | 10K | 15K | 36K | 100K | 50K | 100K | 100K | 50K | 68K | 82K |
    | 最大工作电压(V) | 160 | 265 | 550 | 1250 | 1400 | 1900 | 2500 | 1900 | 2200 | 2500 |
    | 绝缘强度(AC峰值电压,V) | 1400 | 1400 | 2500 | 2500 | 5000 | 5000 | 5600 | 5600 | 5600 | 5600 |
    | 长期稳定性(%变化) | 1.1 | 1.1 | 1.1 | 1.2 | 2 | 2 | 3 | 3 | 3 | 3 |

    产品特点和优势


    - 可靠性和稳定性:具备50多年的制造经验,积累了丰富的设计和生产知识,具有高度的可靠性和稳定性。
    - 广泛的功率范围:提供从5瓦到300瓦的多种功率选择,满足不同应用需求。
    - 定制化服务:可根据客户需求提供定制化设计,包括线圈、端接和安装方式等。
    - 低电阻、低电感:具备低电阻和低电感版本,可适应高压和特殊应用需求。
    - 散热性能:具备高效的散热性能,能够在有限空间内快速散热,降低表面温度。

    应用案例和使用建议


    应用案例
    - 制动电阻:用于电动机和发电机的制动系统,确保电机平稳停止。
    - 平衡电阻:用于电气设备中的电压均衡,保护其他组件免受过电压损害。
    - 电容器充电与放电:在储能系统中,用于安全高效地充电和放电。
    使用建议
    - 安装位置:建议将电阻安装在散热良好的位置,以确保散热效果。
    - 功率选择:根据实际应用需求选择合适的功率等级,避免长期过载导致损坏。
    - 连接方式:采用标准螺丝孔进行固定,确保稳固且便于维护。

    兼容性和支持


    - 兼容性:该产品可以与其他电子元器件或设备兼容使用,但需注意匹配的功率等级和工作电压。
    - 支持服务:TE Connectivity提供技术支持和售后服务,确保用户在使用过程中获得必要的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 表面温度过高 | 确保安装在具有良好散热条件的位置。 |
    | 功率耗散不足 | 选择功率更高的型号,或增加散热措施。 |
    | 绝缘电阻低于标准 | 进行干燥处理,确保安装环境干燥。 |
    | 电压超出额定值 | 降低输入电压,避免过电压。 |

    总结和推荐


    产品评价
    TE Connectivity 的铝制封装电阻在可靠性、稳定性及功率范围方面表现出色,特别适合高功率应用和需要快速散热的场景。其独特的设计和定制化服务使其在市场上具有显著的竞争优势。
    推荐
    基于其卓越的性能和广泛的适用范围,强烈推荐这款产品用于电力系统、电源供应和牵引工业等领域。同时,建议用户在购买前详细查阅手册并遵循安装和使用建议,以确保最佳效果。

HSC15047RJ参数

参数
引脚数量 -
电阻值 47Ω
温度系数 ±50ppm/℃
精度 ±5%
额定功率 150W
电阻个数 -
长*宽*高 98mm*47.5mm*26mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

HSC15047RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC15047RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HSC15047RJ HSC15047RJ数据手册

HSC15047RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
