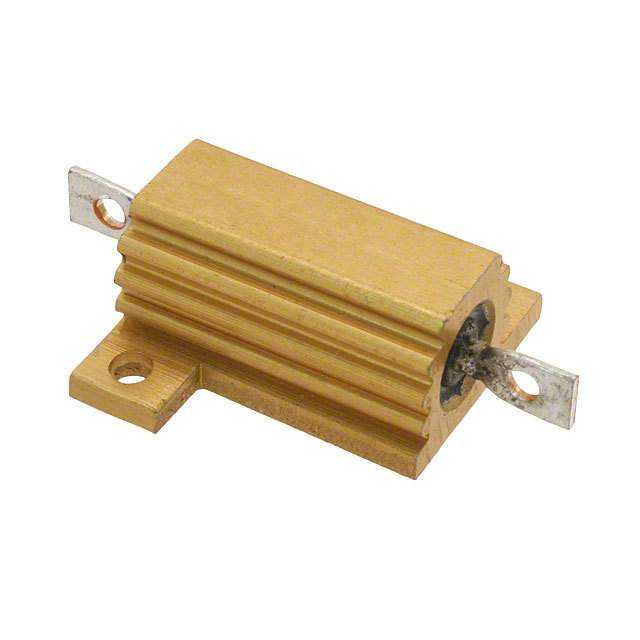

HSA10R68K

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±10% ±50ppm/℃ 680mΩ 16W 法兰安装 21mm*21mm*11mm
供应商型号: A138856-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HSA10R68K

HSA10R68K概述

    高品质铝制封装功率电阻产品手册

    产品简介


    TE Connectivity提供的铝制封装功率电阻(HS系列)是市场上最稳定且质量最高的线绕电阻之一。该系列产品能够以有限的空间实现高功率的热能散发,同时保持较低的表面温度。本系列的电阻型号涵盖从5瓦到300瓦的功率范围,满足广泛的应用需求,包括但不限于刹车电阻、平衡电阻、电容器充放电、浪涌保护、滤波、电机驱动等。作为欧洲领先的标准化及定制化铝制封装电阻供应商,TE Connectivity在电阻设计与制造领域拥有超过50年的经验,确保了产品的可靠性和卓越性能。

    技术参数


    - 功率等级:HSA5、HSA10、HSA25、HSA50、HSA75、HSC75、HSC100、HSC150、HSC200、HSC250、HSC300分别对应5瓦至300瓦。
    - 散热性能:配备标准散热片时,HSA型号在25℃下的最大功耗分别为10瓦、16瓦、25瓦、50瓦、75瓦;无散热片时分别为5.5瓦、8瓦、12.5瓦、20瓦、45瓦。HSC型号则为100瓦至300瓦。
    - 阻值范围:最小阻值为R01,最大阻值范围从10千欧姆到100千欧姆不等。
    - 最高工作电压:根据型号不同,最高工作电压从160伏特至265伏特(ACrms)或直流。
    - 绝缘电阻:干燥条件下最低10,000兆欧姆;湿度测试后不低于1,000兆欧姆。
    - 耐压强度:交流峰值耐压从1,400伏特至5,600伏特不等。
    - 长期稳定性:100小时内的电阻变化率低于2%,保证产品的长期稳定。

    产品特点和优势


    - 可靠性高:拥有超过50年的设计与制造经验,确保产品具备卓越的可靠性和稳定性。
    - 适用范围广:涵盖5瓦至300瓦功率,提供市面上最广泛的功率选择。
    - 多样化应用:适用于广泛的工业领域,如电机控制、电力供应系统、牵引行业等。
    - 定制化服务:提供线圈缠绕、终端连接、安装方式等多种定制选项。
    - 高性能版本:可提供低阻值、低电感及高电压版本,以适应特殊需求。

    应用案例和使用建议


    HS系列电阻广泛应用于电机驱动系统的制动过程中,通过有效的能量释放来延长使用寿命。在电力供应系统中,它们可用于电容器的快速充电和放电过程,确保系统的高效运行。对于需要过载保护的应用,例如浪涌电流吸收,HS系列电阻也表现优异。为了达到最佳效果,建议在设计电路时考虑散热设计,并选用合适的散热片。此外,使用导热硅脂可以进一步提高热传导效率,特别是对于高功率型号(如HSC200及以上)。

    兼容性和支持


    HS系列铝制封装电阻具有广泛的兼容性,可与各种标准电子设备无缝集成。TE Connectivity提供全面的技术支持,包括使用咨询、技术文档下载、在线帮助中心访问等。此外,针对复杂应用,公司还提供专业工程师的现场支持,确保客户能够充分利用产品的所有功能。

    常见问题与解决方案


    - Q: 产品在高温环境下如何保持稳定?
    - A: HS系列电阻采用优质材料制造,能够在较高温度下维持稳定的性能。在高温环境中使用时,建议按照手册中的推荐进行适当的散热设计。

    - Q: 如何处理高脉冲电流?
    - A: 对于高脉冲电流的应用,确保正确选择符合规格的电阻型号,并使用适当的散热措施,以避免过热损坏。
    - Q: 产品的长期稳定性如何保障?
    - A: HS系列电阻具有出色的长期稳定性,制造商提供了详细的温度系数规范和长时间稳定性测试结果,确保产品的长寿命和可靠性。

    总结和推荐


    HS系列铝制封装功率电阻以其卓越的性能、宽泛的应用范围和优秀的可靠性,成为市场上非常值得信赖的选择。无论是工业自动化还是电力供应系统,这款产品都能发挥重要作用。基于其广泛的应用范围、定制化能力和完善的售后服务,强烈推荐这一系列电阻用于需要高功率密度和可靠性的场合。

HSA10R68K参数

参数
温度系数 ±50ppm/℃
精度 ±10%
额定功率 16W
电阻个数 -
引脚数量 -
电阻值 680mΩ
长*宽*高 21mm*21mm*11mm
安装方式 法兰安装
零件状态 在售
包装方式 托盘

HSA10R68K厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSA10R68K数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HSA10R68K HSA10R68K数据手册

HSA10R68K封装设计

查看详情并下载
Symbol
Footprint
3D Model
