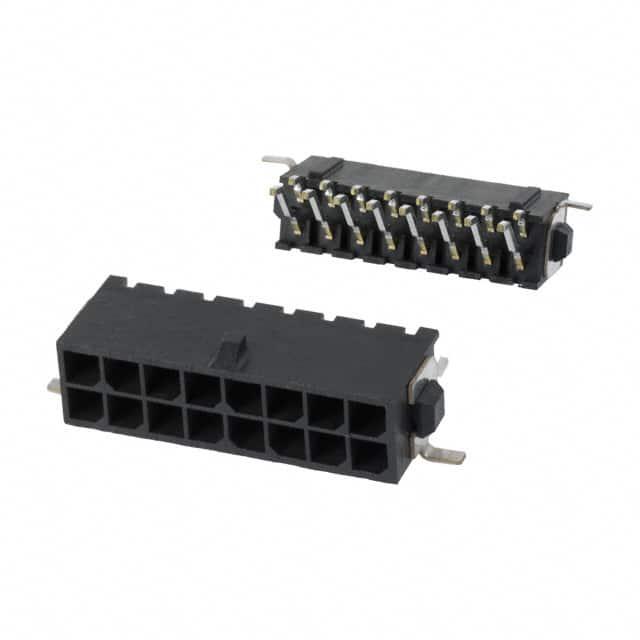

4-794629-6

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 16pin 5A 760nm 金 黑色 贴片安装
供应商型号: 4-794629-6
供应商: Master
标准整包数: 5
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-794629-6

4-794629-6概述


    产品简介


    本电子元器件为TE Connectivity生产的794629型号连接器。该产品属于微型角型连接器系列,主要应用于表面安装技术(SMT)领域。其独特的双排结构设计使其在各类复杂电路板布局中具有广泛的应用范围,如消费电子、工业控制、通信设备及医疗仪器等。

    技术参数


    - 尺寸:A、B、C、D分别为1.65±0.08mm、5.65±0.08mm、3.895mm、10.1mm
    - 重量:0.76µm金镀层,最小厚度0.76µm
    - 接触材料:黄铜,表面镀镍处理,镀金区域厚度至少为0.76µm
    - 支撑材料:磷青铜,锡铅合金镀层,最小厚度2.54µm
    - PCB厚度建议:1.57mm
    - 环境要求:可承受工作温度范围为-40°C至+105°C
    - 电气特性:额定电流2A,耐压等级1000VAC,绝缘电阻≥100MΩ

    产品特点和优势


    1. 双排角型设计:独特的双排结构提高了连接可靠性,减少了信号干扰。
    2. 表面安装技术:便于快速自动化生产,提高装配效率。
    3. 高性能材料:选用高导电性的黄铜和磷青铜,确保长期稳定性能。
    4. 兼容多种厚度PCB:适用于不同厚度的PCB板,提高了使用的灵活性。

    应用案例和使用建议


    该连接器已成功应用于各种消费电子设备中,如智能手机、平板电脑等。在组装时,建议根据推荐的PCB厚度(1.57mm)进行布局,并确保表面处理工艺符合标准以提高连接质量。对于需要特殊安装角度的应用场合,可以根据需求选择合适的连接器型号。

    兼容性和支持


    该产品与市面上大多数表面安装设备兼容,适用范围广。厂商提供详细的安装指导和售后支持服务,以确保用户能够顺利地完成安装和调试过程。此外,用户还可以访问厂商官网获取更多技术支持资料和技术培训课程。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触不良 | 确认接触点是否干净,检查焊点是否饱满,必要时更换连接器 |
    | 插拔力过大 | 检查安装角度是否正确,如有偏差请调整插头位置 |

    总结和推荐


    总的来说,TE Connectivity 794629微型角型连接器凭借其出色的双排设计、可靠的设计和广泛的兼容性,在多种应用场景中表现出色。特别是其在消费电子领域的表现尤为突出,适用于复杂电路板布局。鉴于其在性能上的优异表现和市场上的良好口碑,我们强烈推荐此款产品。

4-794629-6参数

参数
间距-配接 3mm
触头镀层厚度 - 配接 760nm
排数 2
触头镀层 - 配接
额定电流 5A
针脚数 16pin
颜色 黑色
防护等级 -
类型 Header,Locking Ramp
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

4-794629-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-794629-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-794629-6 4-794629-6数据手册

4-794629-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 9.591 ¥ 81.2358
25+ $ 8.9598 ¥ 74.497
50+ $ 8.829 ¥ 73.4095
113+ $ 5.3 ¥ 44.044
225+ $ 4.1976 ¥ 34.8828
338+ $ 4.0934 ¥ 33.5209
450+ $ 4.0934 ¥ 33.5209
库存: 100
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 406.17
直接购买
加入购物车
