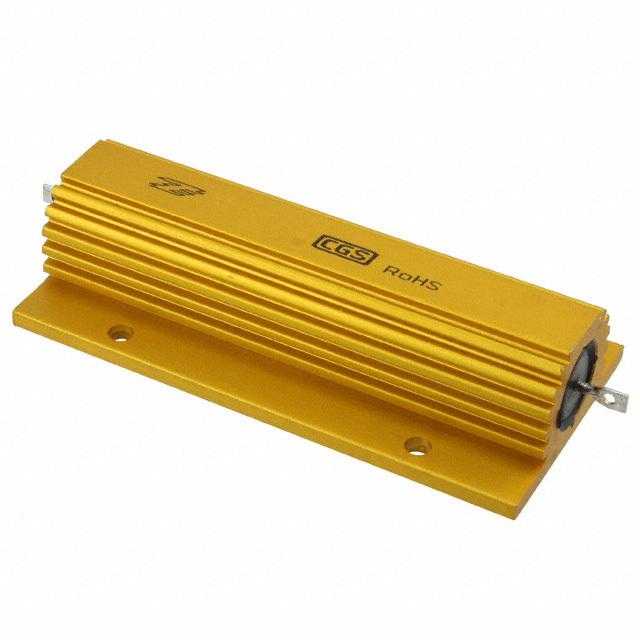

2-1630012-6

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±50ppm/℃ 3.3Ω 150W 法兰安装 122mm(长度)*26mm(高度)
供应商型号: U-2-1630012-6
供应商: 云汉优选
标准整包数: 5
TE CONNECTIVITY 其它固定电阻 2-1630012-6

2-1630012-6概述

    电子元器件技术手册

    1. 产品简介


    本技术手册详细介绍的是TE Connectivity提供的铝制外壳电阻器系列(HS系列),主要用于通用电气、电源供应系统及牵引行业。该系列产品覆盖了5瓦至300瓦的功率范围,具有卓越的稳定性和高品质,能够在有限的空间内高效地散热,同时保持较低的表面温度。

    2. 技术参数


    | 参数 | HSA5 | HSA10 | HSA25 | HSA50 | HSC75 | HSC100 | HSC150 | HSC200 | HSC250 | HSC300 |

    | 散热(带散热器,25℃) | 10 W | 16 W | 25 W | 50 W | 75 W | 100 W | 150 W | 200 W | 250 W | 300 W |
    | 散热(无散热器,25℃) | 5.5 W | 8 W | 12.5 W | 20 W | 45 W | 50 W | 55 W | 50 W | 60 W | 75 W |
    | 最小电阻值 (Ohms) | R01 | R01 | R01 | R01 | R05 | R05 | R10 | R10 | R10 | R10 |
    | 最大电阻值 (Ohms) | 10K | 15K | 36K | 100K | 50K | 100K | 100K | 50K | 68K | 82K |
    | 最大工作电压 (直流或交流峰值) | 160V | 265V | 550V | 1250V | 1400V | 1900V | 2500V | 1900V | 2200V | 2500V |
    | 绝缘强度 (交流峰值) | 1400V | 1400V | 2500V | 2500V | 5000V | 5000V | 5000V | 5600V | 5600V | 5600V |
    | 稳定性 (%) | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 |

    3. 产品特点和优势


    该系列产品的一大特点是高度稳定的性能。这些电阻器采用优质材料制造,能够承受高电流并具备长期的可靠性。50年以上的设计与制造经验确保了其在工业应用中的广泛适用性和可靠性。此外,产品线覆盖广泛,从5瓦到300瓦功率范围不等,能满足各种应用需求。定制化服务(如绕组、端子和安装方式)使产品能够适应特定的应用需求。

    4. 应用案例和使用建议


    该系列电阻器广泛应用于电力刹车、平衡电阻、电容充电放电、击穿电路、滤波等领域。例如,在制动系统中,它们可以有效吸收电动车辆减速时产生的能量,保证系统的稳定运行。在设计时应注意:在高温环境中使用时,要确保足够的散热措施,以避免过热问题。

    5. 兼容性和支持


    该系列产品可与多种标准散热装置兼容,从而提升整体散热效率。TE Connectivity提供了详尽的技术支持,涵盖安装指导、使用注意事项以及定制化咨询服务。

    6. 常见问题与解决方案


    1. 问题:长时间运行后,电阻器温度过高。
    - 解决方案:使用更大尺寸的散热器或者选择更高散热能力的产品型号。
    2. 问题:需要降低电阻器的阻值。
    - 解决方案:根据具体应用选择适当的型号,或咨询制造商进行定制。

    7. 总结和推荐


    总体而言,TE Connectivity的铝制外壳电阻器HS系列是市场上非常可靠的选择。其广泛的应用范围、优异的稳定性和强大的技术支持使其成为工业应用的理想之选。我们强烈推荐使用该系列产品,特别是对于需要高性能和高可靠性的应用场合。

2-1630012-6参数

参数
额定功率 150W
电阻个数 -
引脚数量 -
电阻值 3.3Ω
温度系数 ±50ppm/℃
精度 ±5%
长*宽*高 122mm(长度)*26mm(高度)
安装方式 法兰安装

2-1630012-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1630012-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 2-1630012-6 2-1630012-6数据手册

2-1630012-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
